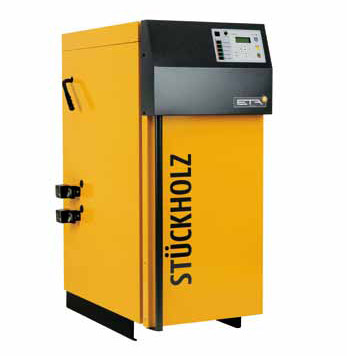

Chaudière à bûches ETA SH 20 à 60 KW

Catégories : Chaudières à bûches + pellets

Mots-clés : Chaudière à bûches, eta

Un climat agréable tout particulier : savourer une haute qualité de vie sans mauvaise conscience.

ETA Un nom par conviction

La lettre grecque « ? », prononcée « eta », est le symbole technique du rendement. En choisissant ce nom, nous nous sommes donné pour objectif d’atteindre un « meilleur rendement ».

La perfection est notre passion

Une technique efficace et respectueuse de l’environnement est notre mot d’ordre lors du développement de nos chaudières à bûches, pellets et bois déchiqueté.
Des fumées propres, un besoin minimal en énergie, un fonctionnement sécurisé et une utilisation simple – voilà les objectifs que nous réalisons dans chacun de nos produits.
Pour ce faire, nous opérons à la pointe de la technique. Nous allions avec clairvoyance écologie, économie et technique afin de développer des chaudières parfaites, aujourd’hui et demain.

Complet, sans compromis

Pour garantir un haut rendement quotidien de la chaudière à bûches ETA SH dans votre chaufferie tout au long de la période de chauffage, avec tout type de bois (pin, peuplier ou hêtre) et un faible niveau d’émissions,
chaque gazéificateur de bois ETA SH est équipé de série d’une sonde Lambda et de turbulateurs de nettoyage.

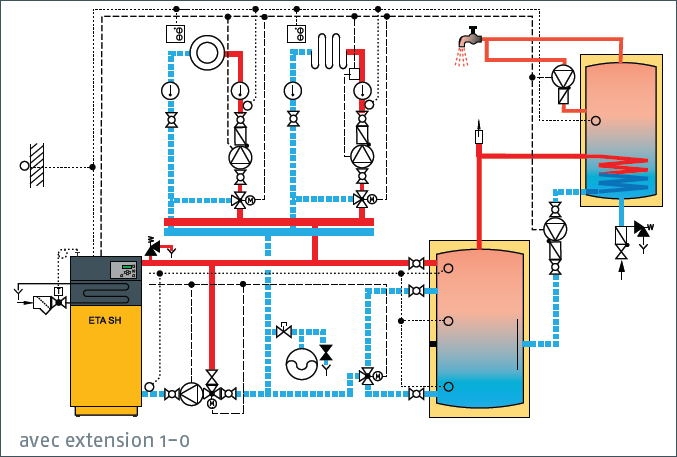

Intégration au circuit

Saviez-vous que, lorsque le bois pourrit dans les bois, il dégage la même quantité de dioxyde de carbone que lorsque nous le brûlons ? Et le bois qui repousse absorbe à son tour la même quantité de dioxyde de carbone que celle émanant de la combustion du bois. Une chaudière à bois nous permet de nous intégrer cycle du carbone de la nature, sans répercussions sur le climat.

Recharger sans bois d’allumage

L’ouverture de la porte isolante déclenche automatiquement un extracteur de fumées silencieux. Vous ouvrez la porte de chargement et rechargez des bûches d’un demi-mètre. Un système d’aspiration des gaz de combustion situé au-dessus de la porte de chargement empêche tout dégagement de fumée et d’odeur émanant de la chaudière ouverte. La chambre de chargement accueille un volume de bûches d’un demi-mètre correspondant à la consommation journalière, ou semijournalière en hiver. Le bois est allumé avec la braise résiduelle dès la fermeture de la porte de chargement, sans papier, sans copeaux de bois ni bois d’allumage, ce qui rend tout allumage automatique inutile. Un levier de nettoyage permet de nettoyer l’échangeur thermique en un tour de main. Le bac à cendres ne doit être vidé qu’une fois par semaine en saison de chauffage, et une fois tous les quinze jours hors saison. Cela a l’air très simple, et ça l’est : la simplicité d’utilisation est le fer de lance d’ETA.

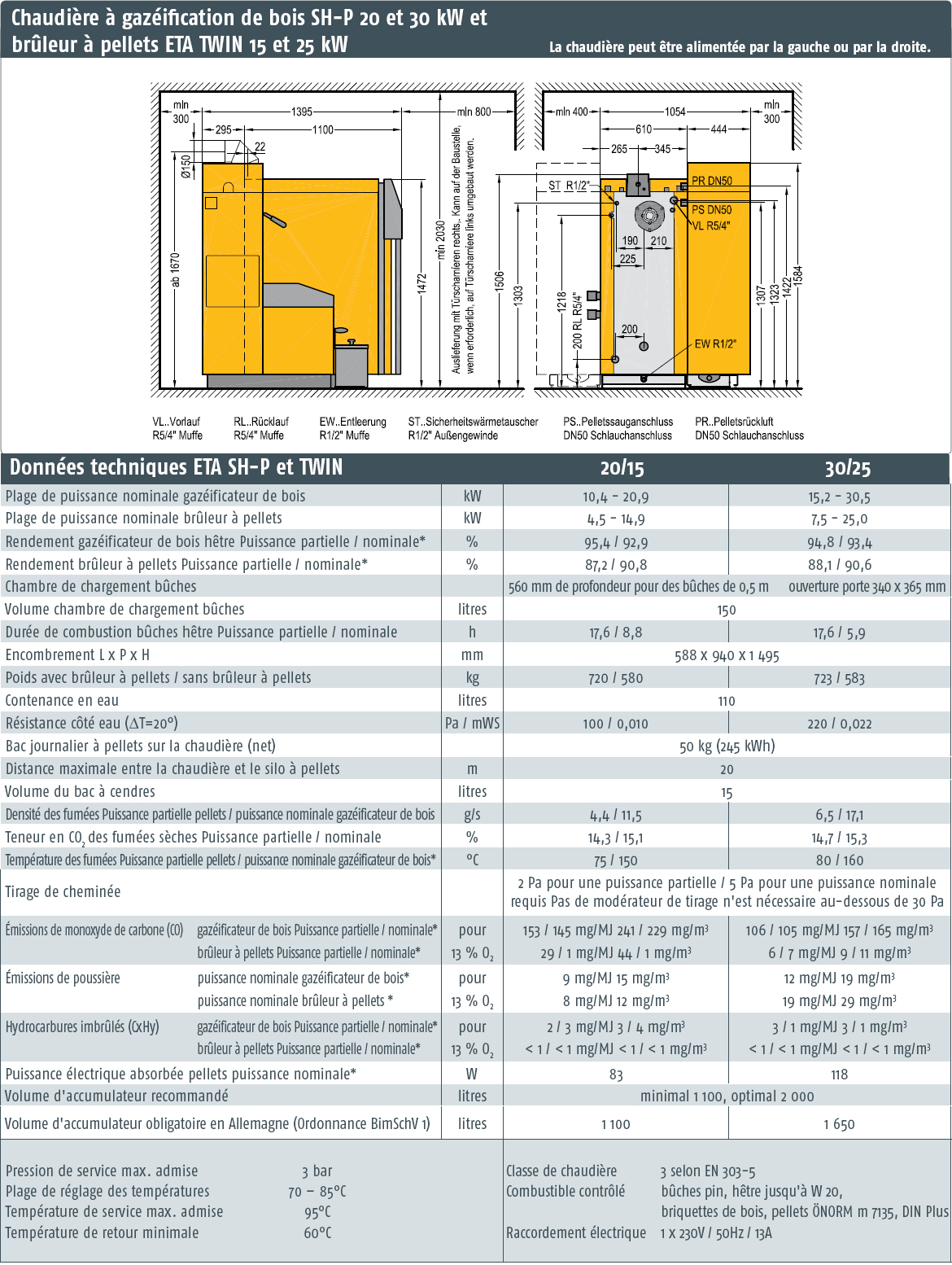

Bûches et pellets

La version de la SH-P avec bride de raccordement pellets (gauche et droit) permet de raccorder un brûleur à pellets automatique, qui s’enclenche automatiquement lorsque vous n’avez pas rechargé le feu pendant un certain temps (jour de la semaine et heure réglables). Une chaudière au mazout, au gaz ou à pellets peut également être raccordée.
Lorsque le feu n’est pas rechargé pendant un certain temps ou que la chaudière est programmée pour ne pas démarrer avant une certaine heure de la journée, une chaudière au mazout, au gaz ou à pellets peut être démarrée par la chaudière au bois.

Une sonde de température ambiante invite à recharger le feu.

Quand il est temps de recharger le feu, un signal rouge s’allume. Il est évidemment possible de régler la température ambiante et de commuter entre les modes nuit, heure et jour.

Régulation en texte clair sur 4 lignes.

Un aperçu parfait de l’ensemble de l’installation de chauffage.

Recyclage retour sécurisé

La charge d’accumulateur assortie d’une pompe à vitesse variable livre la température de départ dès le démarrage,
un recyclage retour retour régulé par un une vanne mélangeuse empêche toute condensation des gaz de fumée dans l’échangeur thermique et donc toute corrosion de la chaudière afférente.
La régulation par vanne mélangeusepermet d’exploiter l’inertie de la chaudière en fin de combustion.

Une chaudière au mazout, au gaz ou à pellets peut également être raccordée.

Lorsque le feu n’est pas rechargé pendant un certain temps ou que la chaudière est programmée pour ne pas démarrer avant une certaine heure de la journée, une chaudière au mazout, au gaz ou à pellets peut être démarrée par la chaudière au bois.

Le soleil chauffe en été

Une surface 8 à 12 m² de capteurs (2 m² par personne) permet de faire chauffer l’eau par l’énergie solaire.
Notre régulation permet bien entendu de régler de façon optimale une installation solaire.

Rapidité de chauffage

La gestion des accumulateurs ETA réduit le volume d’accumulateur lors du démarrage chaudière avec une vanne de délestage (accessoire). Le rendement chaudière total passe immédiatement dans votre maison, et la chaleur résiduelle éventuellement présente dans la partie supérieure de l’accumulateur accélère encore le chauffage.

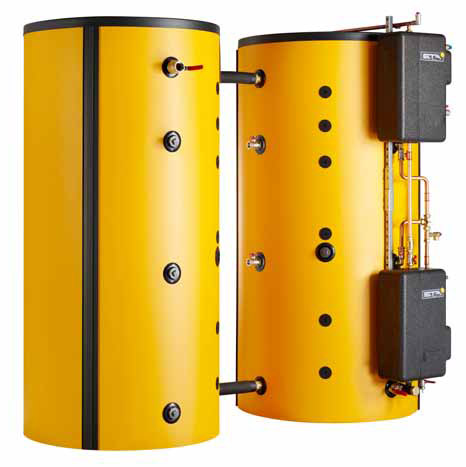

De l’eau chaude saine, un encombrement réduit

Un échangeur ECS produit de l’eau chaude saine au moment de sa consommation ; la préparation ECS est intégrée à l’accumulateur pour un encombrement minimum. Un réservoir d’eau chaude classique est bien entendu également possible.

Pour une installation dans des pièces basses, deux petits accumulateurs peuvent être raccordés l’un à l’autre.

Été comme hiver, rechargez le feu lorsque vous en avez le temps – grâce à l’accumulateur

Un feu de bois ne se laissant pas réduire à l’infini, une impasse peut survenir lors de charges calorifiques très petites, en automne ou au printemps. Un accumulateur permet d’emmagasiner le rendement chaudière excédentaire. La régulation ETA peut maintenir la chaleur dans un accumulateur pendant la nuit. Vous bénéficiez d’une salle de bain chaude le matin et pouvez prendre votre petit déjeuner tranquillement avant de recharger le feu. En été, vous ne devez chauffer que tous les 3 à 4 jours, voire une seule fois par semaine lors de l’utilisation d’un échangeur ECS qui exploite l’accumulateur de façon optimale grâce à ses températures de retour basses.

En Allemagne, l’Ordonnance BimSchV 1 exige un minimum de 55 litres d’accumulateur par kW de rendement chaudière. Cela représente 1 650 litres pour une chaudière de 30 kW. Cette valeur correspond à un volume d’accumulateur très confortable. Plus la température de retour vers l’accumulateur est faible, plus sa capacité de stockage de calorie est élevée. L’exploitation de l’accumulateur peut être optimisée pour les radiateurs grâce à des vannes thermostatiques à réglage fin.

ETA SH Un feu propre et un taux de combustion optimal du combustible

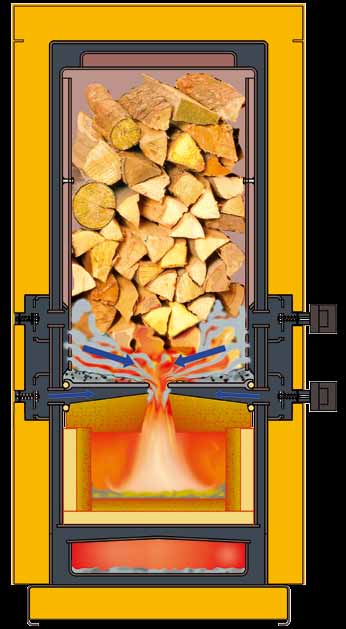

La combustion du bois

Avant de brûler, le bois doit se transformer en gaz sous l’action de la chaleur. À partir de 200 °C, le bois se désintègre en charbon de bois (20 %) et en gaz de bois (80 %), ce qui explique que la flamme de gaz d’un feu de bois se maintient si longtemps.

Une importante réserve de bois dans la chambre de chargement

Dans la chambre de chargement, un petit feu de gazéification brûle au pied de la pile de bois (1). Pour éviter que la pile de bois de la chambre de chargement ne se mette à dégager des gaz et à brûler de manière incontrôlée, l’alimentation en air doit rester faible.
Le système électronique de l’ETA SH régule la puissance de gazéification via la quantité d’air primaire (2). Cela permet d’avoir une chaudière avec une grande capacité de chargement, une perte au feu lente et contrôlée, ainsi qu’une longue durée de combustion. Le gaz de bois est aspiré vers le bas, de la chambre de chargement vers une chambre de combustion brûlante.

Sans allumage électrique

Le bois est allumé avec la braise résiduelle dès la fermeture de la porte de chargement, sans papier ni bois d’allumage. Ce système est plus simple et plus efficace qu’un allumage électrique nécessitant des copeaux de bois fins comme combustible d’allumage. Le démarrage de l’ETA SH reste simple, même après une pause de combustion plus longue. Il suffit de charger quelques feuilles de journal par les portes d’allumage. L’extracteur de fumées garantit un allumage rapide et vous permet de refermer les portes d’allumage et de quitter. La chaufferie après quelques minutes seulement (pendant ce temps, vous préparez le bois pour le chargement suivant).

Buse de mélange et tourbillonnement complet

Une buse de mélange (3) est située entre la chambre de chargement et la chambre de combustion l’ETA SH. C’est là que l’air de combustion préchauffé (air secondaire) (6) est conduit vers le gaz de bois. La flamme de la buse de mélange percute à grande vitesse le fond brûlant de la chambre de combustion et tourbillonne de nouveau (4) pour que chaque particule de gaz combustible puisse trouver suffisamment d’oxygène pour brûler entièrement.

Fin de combustion totale dans la chambre de combustion brevetée

Pour atteindre une combustion à des températures élevées, la zone de combustion de la chambre de combustion brevetée est revêtue de céramique ininflammable et est également isolée (5). Dans cette zone de combustion, la flamme a le temps de rompre et de brûler tous les anneaux de carbone (goudron) à des températures comprises entre 900 et 1 100 °C.

Poussière ou substances minérales

Les émissions de l’ETA SH sont déjà situées audessous des valeurs limites de poussière très strictes qui seront imposées en Allemagne dès le 01/01/15. Les poussières fines dégagées de notre feu de bois se composent en grande partie de substances minérales non toxiques, telles que du calcaire et des liaisons de calcium et de magnésium.

Le bois n’est pas simplement du bois

En théorie, les bûches de hêtre sont le combustible idéal après un ou deux ans de stockage. Mais dans nos forêts poussent également du pin, du peuplier, … Un arbre donne de grosses bûches mais également de fines branches. Cela ne pose aucun problème à la régulation de la combustion équipée d’une sonde Lambda de l’ETA SH. Vous pouvez charger différentes sortes de bois dans la chaudière, et même des briquettes de bois. Ce n’est pas à vous de vous adapter à votre chaudière, l’ETA SH s’adapte automatiquement à votre bois.

La sonde Lambda optimise le taux de combustion du combustible

Grâce à l’air secondaire ajusté par la sonde Lambda (6), la combustion dans une zone propre conserve un rendement élevé. Si la quantité d’air est insuffisante, il n’y a pas assez d’oxygène pour que la combustion soit complète. Mais une quantité d’air trop importante empêche également de parvenir à une combustion complète car l’air refroidit le feu. En dessous de 700 °C, toutes les particules du gaz de bois ne sont pas brûlées. De plus, une quantité d’air trop importante évacue la chaleur inutilisée hors de la chaudière. La sonde Lambda de ETA SH garantit un taux de combustion optimal et un rendement élevé du combustible en fonctionnement normal, avec tous types de bois de chauffage.

Échangeur thermique à écoulement turbulent pour un nettoyage aisé

Ce n’est qu’une fois la combustion entièrement terminée que le gaz chaud circule dans la partie froide de la chaudière pour y transmettre sa chaleur à l’eau de la chaudière. Dans l’ETA SH, il passe d’abord tranquillement par un long canal
de décendrage (7), puis de façon turbulente dans les tubes de l’échangeur tubulaire équipé de turbulateurs. Plus la turbulence est forte, mieux les particules de gaz entrent en contact avec la paroi du tube et peuvent transmettre un maximum de chaleur à l’eau de chauffage. Cela permet de maintenir basses les températures des fumées, et donc d’atteindre un haut rendement. Il suffit de tirer deux ou trois fois sur le levier de nettoyage lors de chaque rechargement pour mettre les turbulateurs de l’échangeur tubulaire en mouvement (vertical). Les cendres volatiles soulevées tombent dans le canal de décendrage, ce qui permet à l’échangeur de chaleur de rester propre.

Le tirage garantit que le gaz de fumée reste dans la chaudière.

La technologie de tirage permet que tout l’intérieur de la chaudière soit dépressurisé. Ainsi, aucun gaz de fumée ne sort de la chaudière pendant son fonctionnement.

A – Une sous-pression sûre avec l’extracteur de fumées Un extracteur de fumées silencieux à vitesse variable (seulement 76 Watt) envoie un rétrosignal qui garantit une sous-pression constante et une haute sécurité d’exploitation, indépendamment du tirage de la cheminée. Aucun modérateur de tirage n’est nécessaire au-dessous d’un tirage de cheminée de 30 Pa. Le tirage empêche également toute émanation de gaz de combustion lors du chargement.

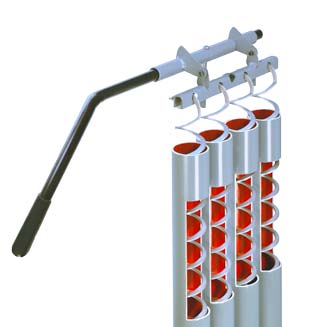

B – Nettoyage de l’échangeur thermique Il suffit de tirer quelques fois sur le levier de nettoyage quotidiennement pour maintenir la propreté des tubes de l’échangeur tubulaire, ce qui augmente le rendement de la chaudière.
C – Sonde Lambda Grâce à la sonde Lambda, la régulation compense les différences de combustible (type de bois et tailles des blocs) et optimise l’air primaire et secondaire en fonction de la puissance. Cela permet d’obtenir une combustion propre et un rendement élevé.

D – Régulation complète
de la chaudière, de l’accumulateur, de la programmation horaire pour deux pompes de chauffage et un boiler. Continuation de l’opération avec chaudière automatique ou brûleur à pellets. Extension possible à une régulation du circuit de chauffage en fonction des conditions extérieures et en fonction de l’ambiance, installation solaire et télécommande en option.

E – Chambre de combustion brevetée
Pour atteindre des températures situées entre 900 et 1 100 °C pour une fin de combustion totale, la chambre de combustion brevetée ETA est isolée. Une construction en plusieurs compartiments avec joints de dilatation permet à la chambre de combustion de résister longtemps à ces charges extrêmes.

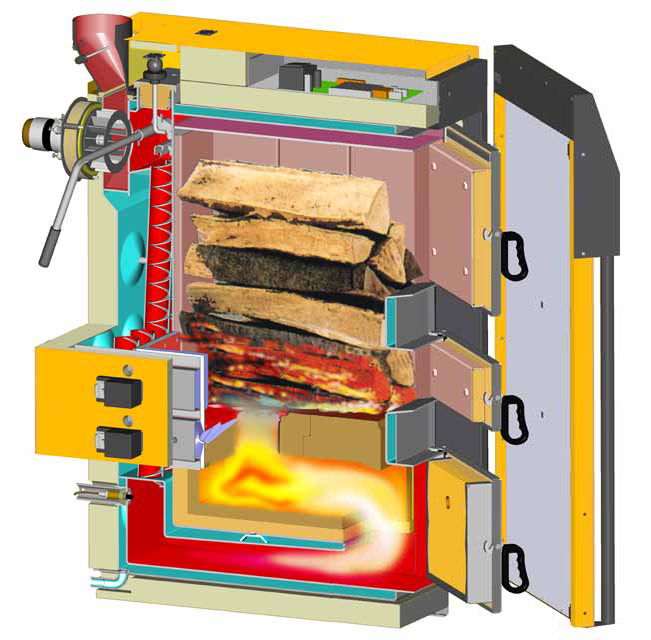

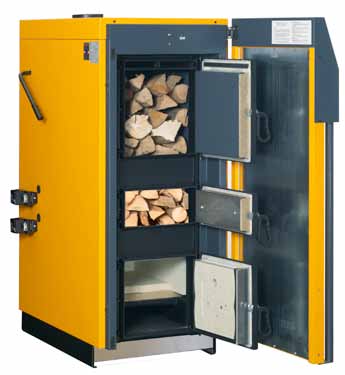

1 – Chambre de chargement généreuse
150 litres pour les chaudières SH 20/30 et 223 litres pour les SH 40/50/60, pour des bûches d’un demi-mètre (56 cm maximum)

2 – L’extraction du gaz de combustion
empêche l’émanation de gaz lors du chargement.

3 – Allumage sans bois d’allumage
grâce au maintien des braises (désactivation pour le décendrage)

4 – Portes d’allumage
Lorsqu’il n’y a plus de braises dans la chaudière, il est possible d’allumer la chaudière facilement par la porte de milieu.

5 – Décendrage aisé par l’avant
Décendrage complet une seule fois par semaine par l’avant, par la porte de la chambre de combustion, pas de portes latérales

6 – Moteur de réglage d’air primaire et secondaire avec indication de position contrôlée

7 – Portes isolantes
Grâce à une isolation complète et à une porte isolante supplémentaire, les déperditions calorifiques se limitent à 0,6 % ; l’air de combustion est aspiré derrière la porte
isolante, ce qui permet d’utiliser les pertes de chaleur des portes de la chaudière pour le préchauffage de l’air.

8 – Tableau de commande
avec affichage multiple en texte clair, intégré au panneau avant, ce qui le protège lors du chargement du bois

9 – Sonde de température de fumées
Réglage continu des températures minimales et maximales des fumées en fonction d’une cheminée existante

10 – Livraison
La chaudière est livrée sans habillage ; ce n’est que lorsque l’installation est terminée et que la chaufferie est nettoyée que l’électronique prête à monter et l’habillage sont déballés et montés sur la chaudière.

En cas de chaufferie étroite
La chaudière peut être installée contre un mur, du côté souhaité. Il n’y a pas de portes de nettoyage ni à l’arrière, ni sur les côtés. Les charnières de la porte montées à droite de série, peuvent être montées sur le côté gauche très facilement. Le levier de nettoyage et les moteurs de réglage peuvent être montés à gauche ou à droite.

ETA Tout est réglé

La chaudière standard comprend déjà toutes les fonctions nécessaires à la régulation par sonde Lambda de la combustion, du rehaussement de la température de retour, du ballon tampon, de l’eau chaude et des pompes de chauffage. Une régulation météo-contrôlée de la température de départ est en option pour les circuits de chauffage, car celle-ci est souvent déjà installée. Tous les composants d’une installation soumis à une régulation ETA, tels que la chaudière, l’accumulateur, le boiler, les circuits de chauffage, la chaudière au mazout/à gaz, peuvent être contrôlés et paramétrés via l’affichage en texte clair et sont parfaitement compatibles entre eux. En cas de panne, la régulation assiste l’utilisateur par des textes clairs pour un dépannage rapide. Par « complet », nous entendons qu’une installation solaire avec priorité optimisée peut également être intégrée dans la régulation chaudière.

Version de base de la régulation

- Régulation de la puissance avec extracteur de fumées à vitesse variable en fonction des températures de la chaudière, de l’accumulateur et des fumées
- Régulation de la combustion avec adaptation au combustible par la sonde Lambda
- Contrôle continu de l’état de service tel que la température Lambda et la température des fumées, les températures de la chaudière et de l’accumulateur, le recyclage retour, le signal de retour vitesse du tirage et la position de l’actionneur de vanne d’air ; messages d’erreur et indications de dépannage en texte clair
- Mode d’urgence avec commutateurs « Hand-O-Auto » des pompes et du tirage
- Gestion des accumulateurs avec vanne de délestage et pompe de chargement à vitesse réglée
- Recyclage retour par vanne mélangeuse avec utilisation de la chaleur résiduelle
- Deux pompes de circuit de chauffage avec programme hebdomadaire, trois périodes par jour
- Préparation ECS avec l’accumulateur ou accumulateur combiné
- Pompe de circulation ECS avec programme hebdomadaire
- Continuation automatique avec chaudière au mazout/au gaz ou avec un brûleur à pellets

Extension facultative

- Régulation météo-contrôlée de la température de départ pour deux ou quatre circuits mélangeurs, sonde ambiante et télécommande en option
- Deuxième réservoir d’eau chaude
- Échangeur ECS
- Thermostat configurable ou thermostat différentiel
- Installation solaire avec échangeur interne, échangeur à stratification externe ou deux accumulateurs
- Pompe pour réseau/microréseau
- Modem GSM pour commutation via téléphone portable et messages par SMS
