Chaudiere à pellets ETA PE-K 35 à 90 KW

Catégories : Chaudière à pellet

Mots-clés : Chaudière à pellet, eta

Une chaudière à pellets 35 à 90 kW puissante pour de hautes charges calorifiques.

Régulation complète et SAV à distance

Avec l’ETA PE-K, nous vous offrons une puissance de chauffage aux pellets allant jusqu’à 90 kW, avec une régulation totale permettant également l’intégration d’une installation solaire ou d’un petit réseau de chauffage de proximité. Avec une surveillance active de toutes les fonctions et un SAV à distance par GSM et Internet, la chaudière est spécialement conçue pour l’utilisation en sous-traitance.

Fonctionnement sécurisé grâce à des contrôles actifs

La mesure complète et la notification de tous les états, tels que la vitesse de rotation du tirage, la consommation de courant des moteurs des vis sans fin, la position des clapets d’aération, l’oxygène résiduel dans les fumées, le relèvement de retour, la température des fumées ou les températures de l’eau de chauffage, garantissent un fonctionnement sécurisé.

Télécommande par Internet

L’écran tactile de la régulation ETAtouch permet une activation et un réglage aisés des fonctions, grâce à des icônes intuitives. Il est possible d’accéder au panneau de commande par Internet via une sortie LAN. La chaudière est donc accessible à distance à partir de n’importe que accès Internet, tel qu’un PC, un Smartphone avec écran tactile (iPhone, Android …) ou une SmartTV. Un modem GSM (disponible comme accessoire) permet à la chaudière d’envoyer des messages d’erreur par SMS.

Bus intelligent pour plusieurs bâtiments

Grâce à sa régulation bus, l’ETA PE-K est parfaitement équipé pour une utilisation sur plusieurs bâtiments à partir d’une chaufferie centrale ou pour une installation en bâtiment annexe. Des régulations de circuit de chauffage et des réservoirs d’eau chaude se trouvant hors de la chaufferie centrale peuvent être intégrés à la régulation chaudière via le bus CAN.

Le silo à pellets peut se trouver à un maximum de 20 m.

Notre solution standard combine les avantages de deux systèmes, de façon optimale : l’extraction sécurisée et la vidange complète grâce à des vis d’extraction du local de stockage, et un convoyage pneumatique adapté à chaque local de stockage, avec des tuyaux flexibles reliant le silo à pellets à la chaudière. La vis d’alimentation peut avoir une longueur maximale de 5 m et peut être adaptée au local par pas de 0,5 m. Lorsque les murs du local de stockage le permettent en termes de dimensionnement statique, un espace de 6 m peut être comblé. Les turbines d’aspiration intégrées dans la chaudière gèrent sans problème une distance maximale de 20 m et une différence de hauteur maximale de deux étages. Un réservoir à pellets situé dans la chaudière réduit le temps de convoyage des pellets du silo à la chaudière, à 10 minutes, 1 à 2 fois par jour, pour une puissance de 35 kW ; et à 10 minutes, trois à quatre fois par jours, pour une puissance de 90 kW.

Pellets et bois déchiqueté

Sans vouloir rejeter l’option « bois déchiqueté », nous recommandons l’utilisation de l’ETA HACK avec recyclage des fumées avec des pellets. Étant donné que le convoyage du combustible dans l’ETA HACK se fait avec un désileur et une vis d’extraction vers la chaudière, le « silo à combustible » doit dans ce cas se trouver à côté de la chaufferie. Pour de plus amples informations à ce sujet, veuillez vous reporter à la brochure ETA HACK.

Chambre de combustion

chaude avec grille basculante Une chambre de combustion réfractaire avec turbulence de l’air secondaire garantit un feu propre et une température de fin de combustion plus élevée, alors que le recyclage des fumées maintient les températures vers le bas au niveau de la grille, afin d’éviter la formation de scorie. Les pellets sont poussés latéralement sur la grille, sans déviation ni goulot. Entre deux réglages de puissance, la grille bascule à 90° après une phase de fin de combustion définie, de façon à éliminer les cendres du foyer.

Combustion dans une plage de températures restreinte

L’ETA PE-K est équipée d’un recyclage des fumées de la sortie chaudière vers la chambre de combustion. Cela permet d’augmenter le flux de gaz au travers de la grille et dans le feu. La grille est mieux refroidie. La répartition de la chaleur du feu sur une grande quantité de gaz permet d’obtenir une plage de températures plus étroite et plus stable. Les températures sont garanties supérieures à 800 °C pour une combustion totale et propre, et inférieures à 1 000°C, bien au-dessous du point de fusion de la cendre de bois. Cela empêche la formation de scorie sur la grille, tant redoutée lors de la combustion de pellets.

Allumage optimisé

La chambre de combustion réfractaire conserve tellement bien sa chaleur que le combustible frais peut être allumé avec la braise résiduelle, même après une courte pause de combustion. Seules des pauses plus longues demandent un redémarrage de l’allumeur. Afin d’économiser l’électricité, l’allumeur est éteint dès que la sonde Lambda et la température des fumées indiquent que l’allumage a réussi.

Pauses de combustion assorties de pertes de chaleurs minimales

Le feu est régulé entre une puissance minimale et une puissance maximale. En cas de charge calorifique faible, en automne ou au printemps, la puissance est régulée par des pauses de combustion. Lors de ces pauses, afin d’éviter toute combustion étouffée, le feu est éteint de façon contrôlée. La fermeture de clapets d’air primaire et secondaire permet d’éviter tout flux d’air dans la chaudière et donc toute perte de chaleur vers la cheminée.

Décendrage complet automatique

Une fonction du mode automatique est le décendrage complet automatique de l’ensemble de la chaudière, de la grille à l’échangeur thermique. Les tubes de l’échangeur tubulaire sont nettoyés automatiquement grâce à la mise en mouvement des turbulateurs. De même, la grille de combustion est basculée régulièrement. Deux vis de décendrage entraînées par un même moteur convoient les cendres vers un bac de collecte des cendres situé sous la grille, et les font sortir de la chambre basculante située sous l’échangeur tubulaire, vers un bac à cendres placé à l’avant de la chaudière et facilement démontable. Un fût à cendres peut également être installé en option. Celui-ci est comparable à une poubelle qui serait vidée directement dans le camion poubelle.

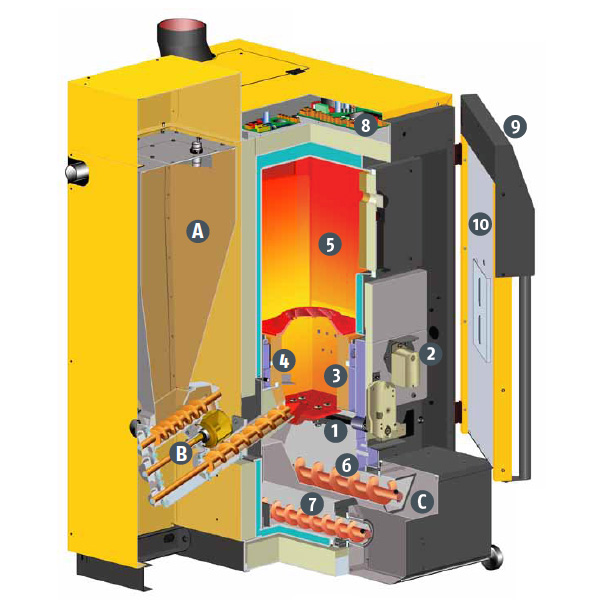

ETA PE-K pour une exploitation sécurisée

1 Grille basculante
2 Moteur de réglage d’air secondaire
3 Chambre de combustion chaude réfractaire
4 Dispositif antidébordement
5 Chambre de la flamme
6 Vis de décendrage de la grille

Tirage Vitesse variable, silencieux et économique (seulement 76 W), régulation de la puissance indépendante du tirage de la cheminée – pas de danger de détonation. Aucun modérateur de tirage n’est nécessaire au-dessous d’un tirage de cheminée de 15 Pa.
Réservoir intermédiaire Le réservoir de stockage situé sur la chaudière peut emmagasiner 60 kg de combustible, ce qui réduit le temps d’alimentation en pellets du silo à la chaudière, à 10 minutes, 1 à 2 fois par jours, pour une puissance de 35 kW et à 10 minutes, trois à quatre fois par jours, pour une puissance de 90 kW.
La sécurité grâce à une écluse rotative L’écluse rotative ETA garantit la sécurité anti-retour de flamme absolue. Les pellets sont dosés et convoyés par une vis d’extraction du réservoir intermédiaire vers la roue cellulaire. Sans cisaillement des pellets ni usure des arêtes d’étanchéité, la sécurité antiretour de flamme est garantie tout au long de la durée de vie de la chaudière.
Un taux de combustion optimal avec la sonde Lambda Sonde Lambda de série pour une combustion propre et une haute efficacité. Grâce à elle, la régulation optimise l’alimentation en air, indépendamment de la puissance. Cela permet de compenser des comportements de fin de combustion différents et de qualités de pellets différentes.
Nettoyage automatique de l’échangeur thermique Entièrement automatisé, avec des turbulateurs de nettoyage qui ne font pas que frotter. En effet, ils sont tendus par un ressort lors de leur mouvement ascendant. Le mouvement descendant quant à lui se fait en un coup de ressort, afin de secouer également les cendres volatiles plus fines.
Décendrage complet dans un bac à cendres amovible Les cendres de la grille et les cendres volatiles sont convoyées automatiquement, sans goulot, par deux vis de décendrage, vers un bac à cendres commun amovible.
