Échangeur ECS

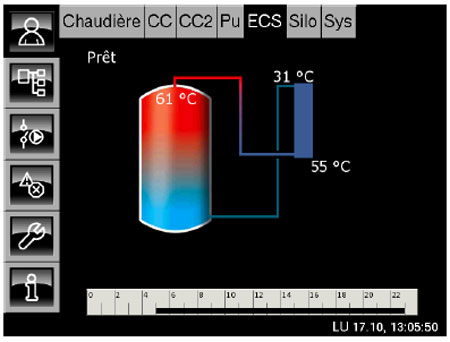

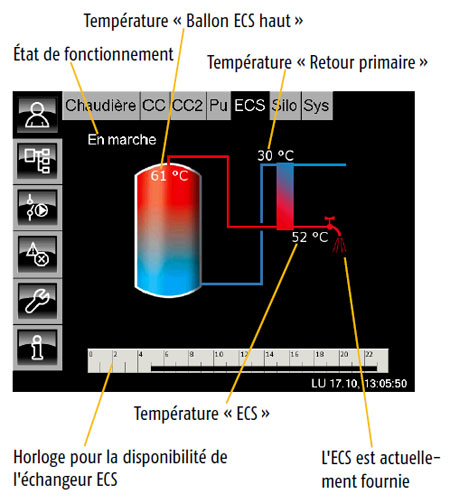

Aperçu « Echangeur ECS »

Les touches et ECS permettent de basculer vers l’aperçu « Echangeur ECS ».

L’échangeur ECS réchauffe l’eau chaude de manière hygiénique à l’aide de son échangeur de chaleur au moment où vous en avez besoin.
L’échangeur ECS est monté sur le ballon tampon ETA et est alimenté en eau de chauffage du ballon tampon.

La température ECS et les temps de disponibilité de l’échangeur ECS peuvent être réglés.

La température ECS max. possible est inférieure de 5°C à la température « Ballon ECS haut » actuellement affichée.

Si une pompe de circulation est également installée, il est possible de régler les périodes de circulation, la durée et les pauses de circulation.

Température « Ballon ECS haut »

La température ECS max. est inférieure de 5°C à la température « Ballon ECS haut » affichée.

Robinet

Le robinet d’eau s’affiche si de l’eau chaude sanitaire est actuellement distribuée.

Température de retour primaire

de l’échangeur de chaleur de l’échangeur ECS au bas du ballon tampon.

Température ECS actuelle

La température ECS actuelle à la sortie de l’échangeur de chaleur est affichée.

Horloge

L’horloge permet de confi gurer 3 fenêtres à des températures ECS différentes pour chaque jour de la semaine.
Dans ces fenêtres, l’échangeur ECS peut demander de la chaleur au ballon tampon afi n de chauffer l’ECS.

Horloge Périodes de circulation (uniquement avec la « pompe de circulation »)

s’affiche uniquement si une « pompe de circulation » est également installée.
Les périodes de fonctionnement de la pompe de circulation sont affichées pour le jour actuel.
Lorsque vous appuyez, un écran permettant de configurer 3 fenêtres pour chaque jour de la semaine apparaît.

En marche État de fonctionnement actuel
L’état de fonctionnement actuel de l’échangeur ECS est affiché dans cette ligne. Les états possibles sont énumérés ci-après :
Prêt
L’échangeur ECS est prêt, mais l’ECS n’est pas requise pour le moment.
En marche
L’échangeur ECS est en marche, l’eau chaude sanitaire est distribuée. Le symbole du robinet apparaît dans l’aperçu.
Accumulateur pas chaud
L’ECS est fournie mais le ballon tampon ne fournit pas la chaleur requise pour chauffer l’ECS à la température de consigne réglée.
La température « Ballon haut » est désormais utilisée comme nouvelle température ECS de consigne et est diminuée de la valeur « Consigne différence ballon haut ».
Retour primaire trop chaud
L’échangeur ECS fournit l’ECS requise, mais la température de consigne est réduite car la température de retour primaire est trop élevée.
Défaut
Un défaut est présent. L’une des sondes de mesure de température de l’échangeur ECS est défectueuse.

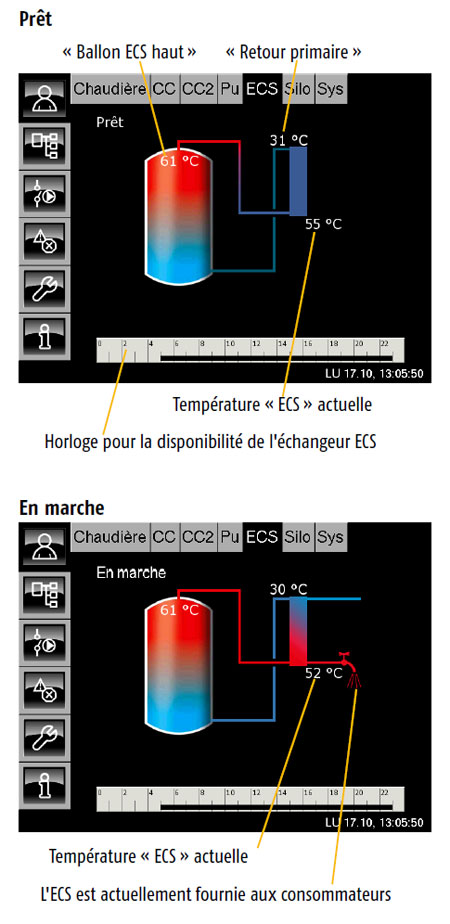

Le ballon tampon et l’échangeur de chaleur de l’échangeur ECS sont représentés dans l’aperçu.

La température « Retour primaire » de l’eau de chauffage utilisée qui est redirigée par l’échangeur de chaleur vers le bas du ballon tampon est affichée en haut de l’échangeur de chaleur. La température « ECS » actuelle est affichée au bas de l’échangeur de chaleur.

Si le robinet d’eau s’affiche, de l’eau chaude sanitaire est actuellement distribuée. La température ECS max. possible est inférieure de 5°C à la température « Ballon ECS haut » actuellement affichée.

Lorsque le ballon tampon est suffi samment chaud, la température ECS réglée dans l’horloge est fournie. Si le ballon tampon est froid, la température ECS actuelle est réduite de 5°C par rapport à la température « Ballon ECS haut ».

En appuyant sur l’horloge, il est possible de configurer 3 fenêtres à des températures ECS différentes pour chaque jour de la semaine. Dans ces fenêtres, l’échangeur ECS peut demander de la chaleur au ballon tampon afin de chauffer l’ECS.

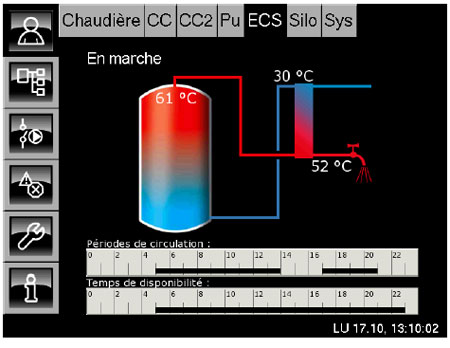

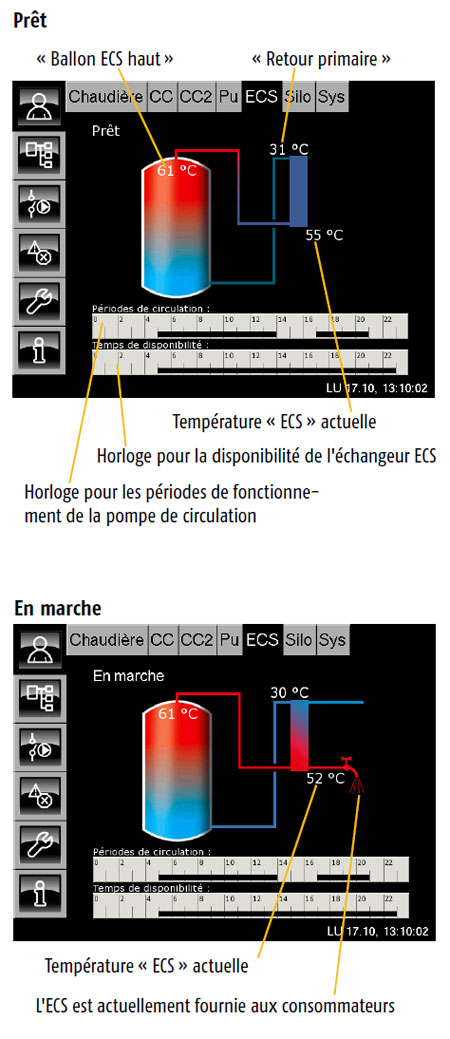

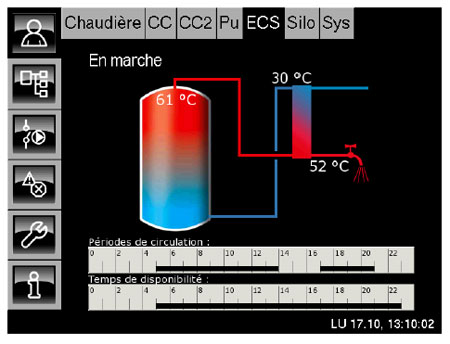

Echangeur ECS avec pompe de circulation

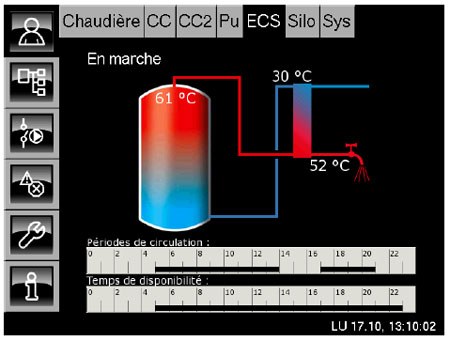

Si une pompe de circulation est installée pour la circulation de l’ECS, l’horloge « Périodes de circulation » apparaît également dans l’aperçu. En appuyant sur cette horloge, il est possible de configurer les périodes de fonctionnement de la pompe de circulation.

L’horloge « Temps de disponibilité » permet de configurer 3 fenêtres à des températures ECS différentes pour chaque jour de la semaine. Dans ces fenêtres, l’échangeur ECS peut demander de la chaleur au ballon tampon afi n de chauffer l’ECS. La température de base (plus basse) réglée est disponible entre les fenêtres.

Si le robinet d’eau s’affiche, de l’eau chaude sanitaire est actuellement distribuée. La température ECS max. possible est inférieure de 5°C à la température « Ballon ECS haut » actuellement affichée.
Lorsque le ballon tampon est suffi samment chaud, la température ECS réglée dans l’horloge est fournie. Si le ballon tampon est froid, la température ECS actuelle est réduite de 5°C par rapport à la température « Ballon ECS haut ».

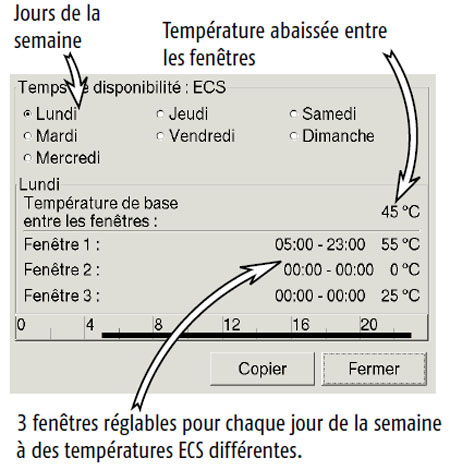

Régler les temps de disponibilité et les températures ECS

Il est possible de confi gurer 3 fenêtres à des températures ECS différentes pour chaque jour de la semaine. En dehors de ces fenêtres, une température de base (plus basse) est réglée.

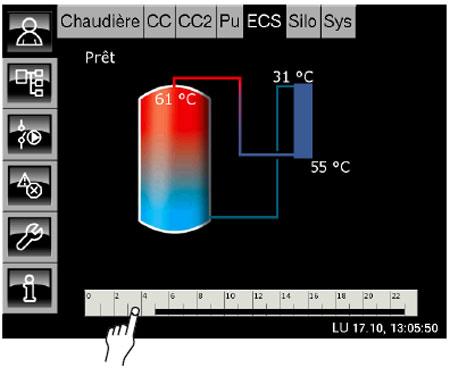

Dans l’aperçu, appuyez sur l’horloge.

L’écran de réglage s’ouvre :

Sélectionner une fenêtre horaire

Dans l’aperçu, appuyez sur la ligne [Fenêtre 1].

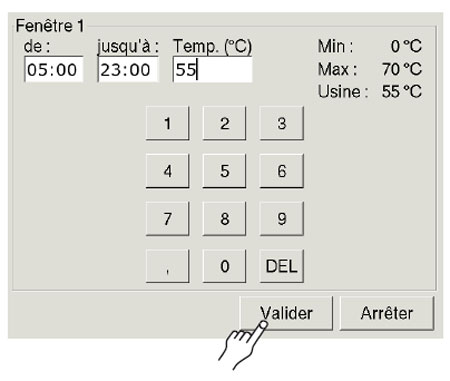

L’écran de réglage s’ouvre :

Les temps de disponibilité et la températures ECS souhaitée peuvent maintenant être modifiés.
La touche Valider permet d’enregistrer les nouveaux réglages. Ajustez les autres fenêtres en procédant à l’identique.

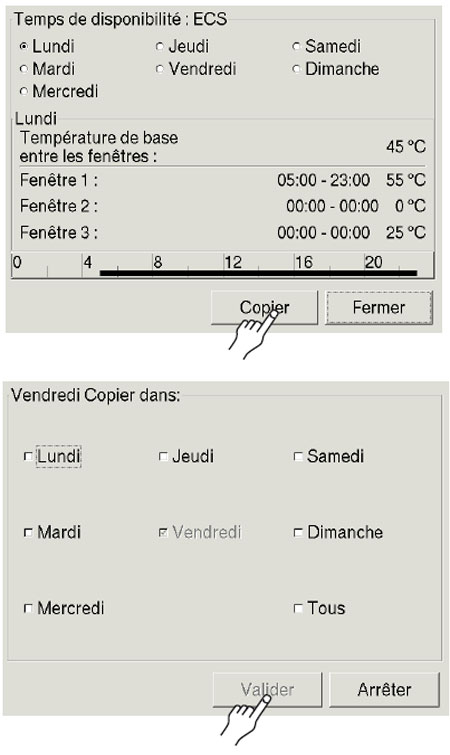

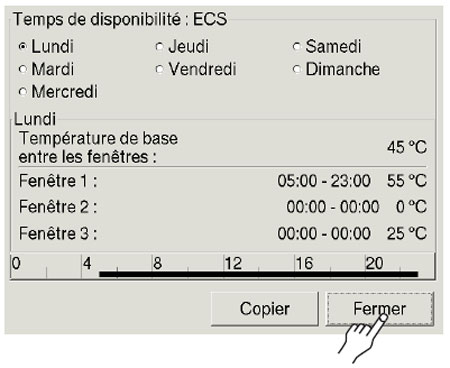

Copier les fenêtres sur d’autres jours de la semaine

Si les fenêtres ont été ajustées, elles peuvent également être reprises pour d’autres jours de la semaine.
Pour cela, appuyez sur la touche Copier.
Un écran de sélection des jours de la semaine apparaît :

Sélectionnez les jours souhaités ou sélectionnez [Tous] et appuyez sur la touche Valider. Les fenêtres horaires sont reprises pour les jours sélectionnés.

Appuyez enfi n sur la touche Fermer.
L’aperçu « Echangeur ECS » s’affiche à nouveau.

Régler les périodes de fonctionnement de la pompe de circulation

Si une pompe de circulation est installée pour la circulation de l’ECS, il est alors possible de régler les périodes de circulation de la pompe.

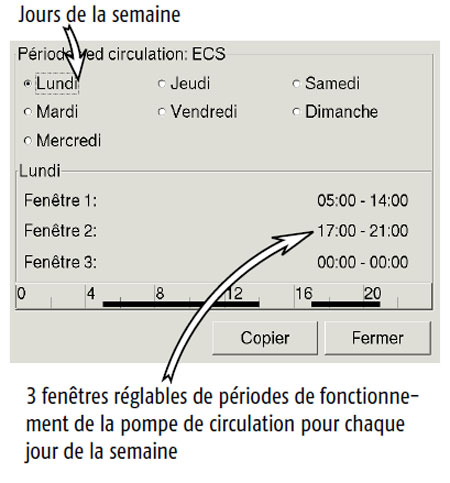

L’horloge « Périodes de circulation » permet de configurer 3 fenêtres de périodes de fonctionnement de la pompe de circulation pour chaque jour de la semaine.

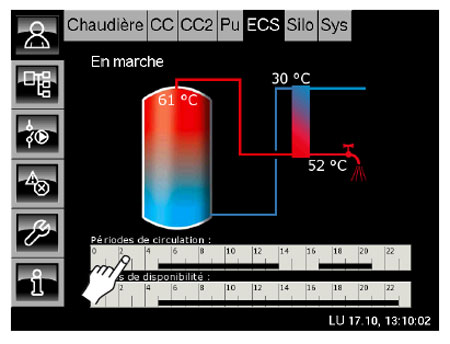

Appuyez sur l’horloge « Périodes de circulation ».

L’écran de réglage s’ouvre :

Sélectionner une fenêtre horaire

Dans l’aperçu, appuyez sur la ligne [Fenêtre 1].
L’écran de réglage s’ouvre :

Les périodes de fonctionnement de la pompe de circulation peuvent maintenant être modifiées.
La touche Valider permet d’enregistrer les nouveaux réglages. Ajustez les autres fenêtres en procédant à l’identique.

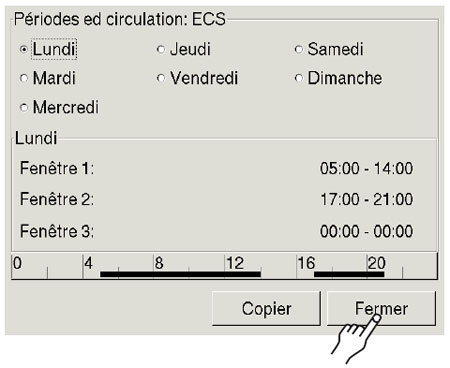

Copier les fenêtres sur d’autres jours de la semaine

Si les fenêtres ont été ajustées, elles peuvent également être reprises pour d’autres jours de la semaine.
Pour cela, appuyez sur la touche Copier.
Un écran de sélection des jours de la semaine apparaît :

Sélectionnez les jours souhaités ou sélectionnez [Tous] et appuyez sur la touche Valider. Les fenêtres horaires sont reprises pour les jours sélectionnés.

Appuyez enfi n sur la touche Fermer.
L’aperçu « Echangeur ECS » s’affiche à nouveau.

Paramètre « Durée circulation »

Si une pompe de circulation est installée, il est possible de régler la durée de fonctionnement de la pompe de circulation à l’aide du paramètre « Durée circulation ».
Après le fonctionnement, la pompe de circulation est arrêtée pendant la durée réglable « Pause circulation ».
La « Durée circulation » est valable uniquement pendant une fenêtre confi gurée.

La « Durée circulation » est réglée en usine sur 2 minutes.

Régler la « Durée circulation »

Pour basculer vers le menu Texte « Echangeur ECS », appuyez sur les touches et ECS.
Appuyez sur la ligne [Circulation] pour ouvrir le sous-menu.

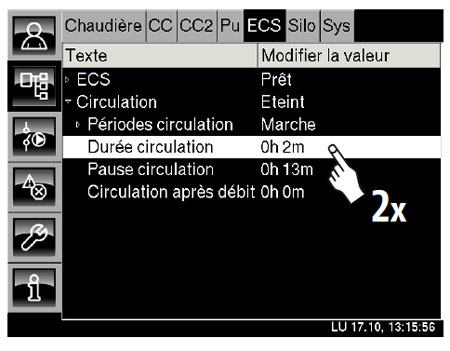

Appuyez deux fois sur la ligne [Durée circulation].

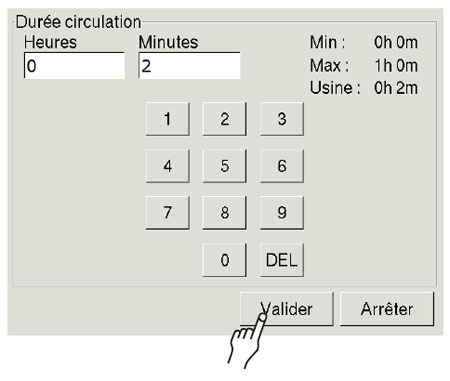

Un écran de réglage s’ouvre :

Entrez la nouvelle durée de fonctionnement de la pompe de circulation.
La touche Valider permet d’enregistrer la nouvelle valeur. Le menu Texte s’affiche.

Pour basculer vers l’aperçu « Echangeur ECS », appuyez sur la touche .

Paramètre « Pause circulation »

Le paramètre « Pause circulation » permet de régler la pause entre deux durées de fonctionnement de la pompe de circulation.
La « Pause circulation » est valable uniquement pendant une fenêtre confi gurée.

La « Pause circulation » est réglée en usine sur 13 minutes.

Régler la « Pause circulation »

Pour basculer vers le menu Texte « Echangeur ECS », appuyez sur les touches et ECS.
Appuyez sur la ligne [Circulation] pour ouvrir le sous-menu.

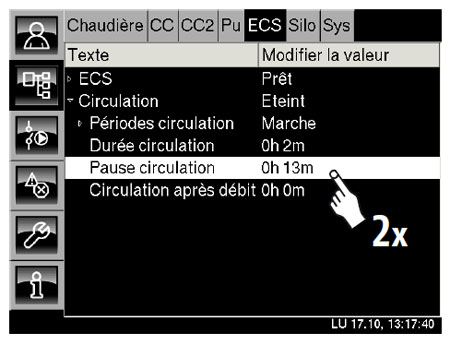

Appuyez deux fois sur la ligne [Pause circulation].

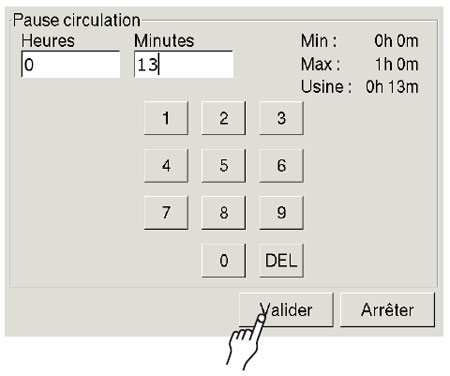

Un écran de réglage s’ouvre :

Entrez la pause pour la pompe de circulation.
La touche Valider permet d’enregistrer la nouvelle valeur. Le menu Texte s’affiche.
Pour basculer vers l’aperçu « Echangeur ECS », appuyez sur la touche .

Paramètre « Circulation après débit »

Entre les fenêtres horaires configurées de la période de circulation, il est également possible de lancer un cycle de marche de la pompe de circulation en ouvrant un robinet d’eau chaude sanitaire.

Le paramètre réglable « Circulation après débit » permet de régler la durée de fonctionnement de la pompe de circulation correspondante, de préférence 2 minutes.

La pompe de circulation démarre dès que le contacteur débitmétrique signale un débit.

Après un cycle de ce type, la pompe de circulation est verrouillée pendant minimum 30 minutes.

La durée « Circulation après débit » est valable uniquement en dehors des fenêtres configurées.

Dans la fenêtre, le paramètre « Durée circulation » régule la durée de fonctionnement de la pompe de circulation.

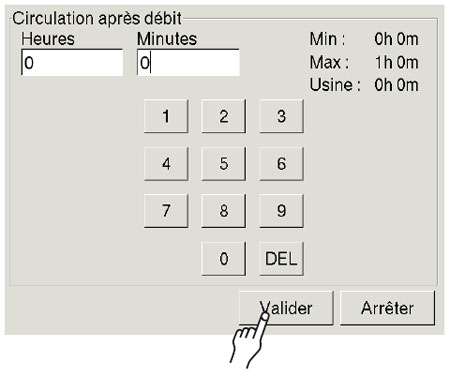

Paramètre « Circulation après débit »

Pour basculer vers le menu Texte « Echangeur ECS », appuyez sur les touches et ECS.

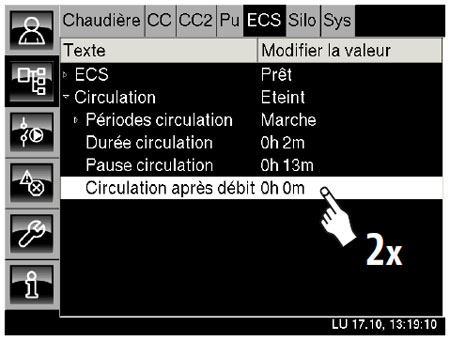

Appuyez sur la ligne [Circulation] et dans le sousmenu, appuyez deux fois sur la ligne [Circulation après débit].

Un écran de réglage s’ouvre :

Entrez la nouvelle durée de fonctionnement de la pompe de circulation.
La touche Valider permet d’enregistrer la nouvelle valeur. Le menu Texte s’affiche.

Pour basculer vers l’aperçu « Echangeur ECS », appuyez sur la touche .
