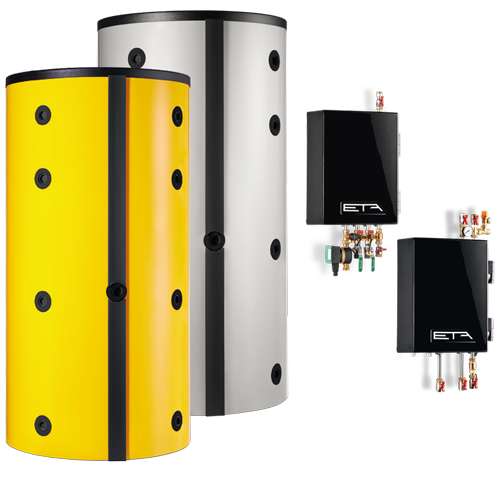

Ballons tampons et modules hydrauliques ETA
Tout a été conçu pour une compatibilité optimale.
Que ce soit pour une petite maison individuelle ou un réseau complet de chaleur de proximité : ce qui fait la valeur d‘un chauffage, qu‘elle que soit sa taille, c‘est le degré d‘interaction des composants individuels. C‘est pourquoi le programme ETA offre des solutions adaptées pour les différents besoins depuis l‘intégration d‘une installation solaire, au raccordement de plusieurs chaudières de chauffage ou encore la préparation instantanée de l‘eau chaude sanitaire. Rien ne doit être laissé au hasard avec un budget ciblé. Les exigences les plus diverses sont remplies par les solutions standardisées ETA.
Il suffit de connecter les modules correctement. La régulation s‘occupe de tout, tous les composants sont parfaitement synchronisés. Votre système offre une sécurité optimale tout en étant rapide à monter.
Le ballon tampon : le coeur de la distribution de la chaleur
C’est là que la chaleur est emmagasinée pour être accessible à volonté lorsqu’un surcroit d’énergie est nécessaire.
Le ballon tampon compense toutes les fluctuations de charge, assure un fonctionnement plus régulier et économique de l’installation de chauffage et une durée de vie plus longue de la chaudière. Un accumulateur à stratification bien installé, c’est aussi un énorme avantage en matière de confort. Pour les chaudières utilisant des bûches, on peut arriver à des intervalles de plusieurs jours entre les fournées de bois.
Le ballon tampon, c’est aussi l’idéal pour la préparation hygiénique de l’eau chaude sanaitaire. ETA propose diverses tailles – ainsi que des modèles très économiques ECO.
Les modules hydrauliques : le système adapté, au cas par cas
Aucune installation de chauffage n‘est semblable à une autre. Jusqu‘à maintenant, les différentes exigences comme l‘intégration d‘installations solaires, le raccordement de plusieurs accumulateurs ou la séparation des circuits de chauffage devaient être planifiées au cours d‘un long processus onéreux.
Aucune solution n‘était préfabriquée pour l‘exécution, régulation, mise en service et en particulier le câblage étaient particulièrement onéreux. ETA a donc conçu des modules adaptés aux différentes exigences, pouvant être librement combinés et toujours travailler ensemble en parfaite harmonie.
Famille des modules ETA :
- Le module de production d‘eau chaude sanitaire en instantanée assure en permanence une eau potable.

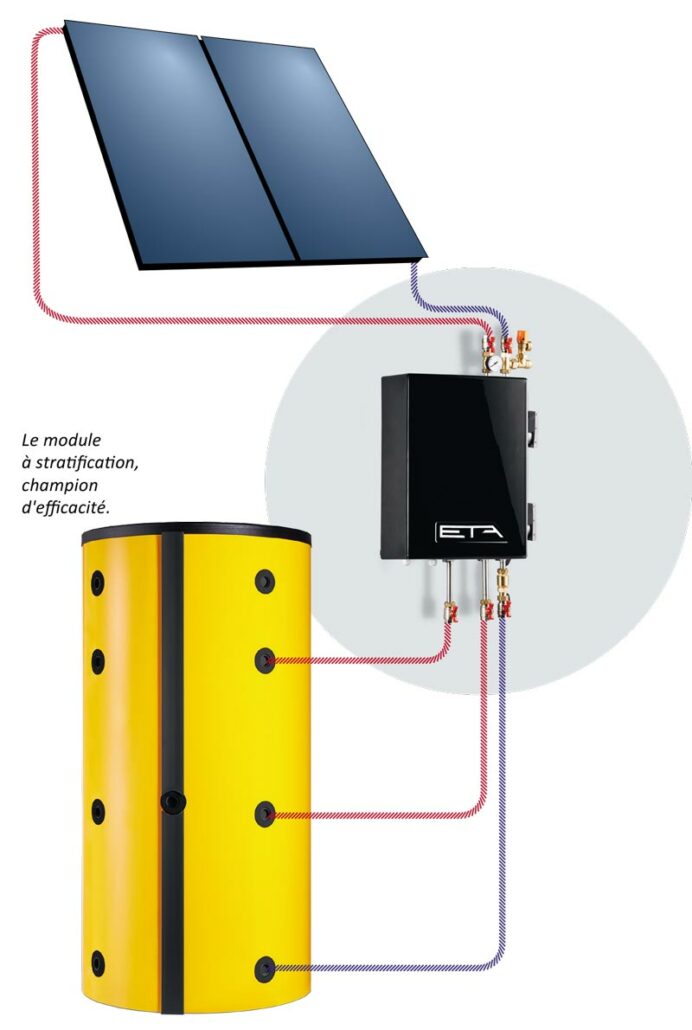

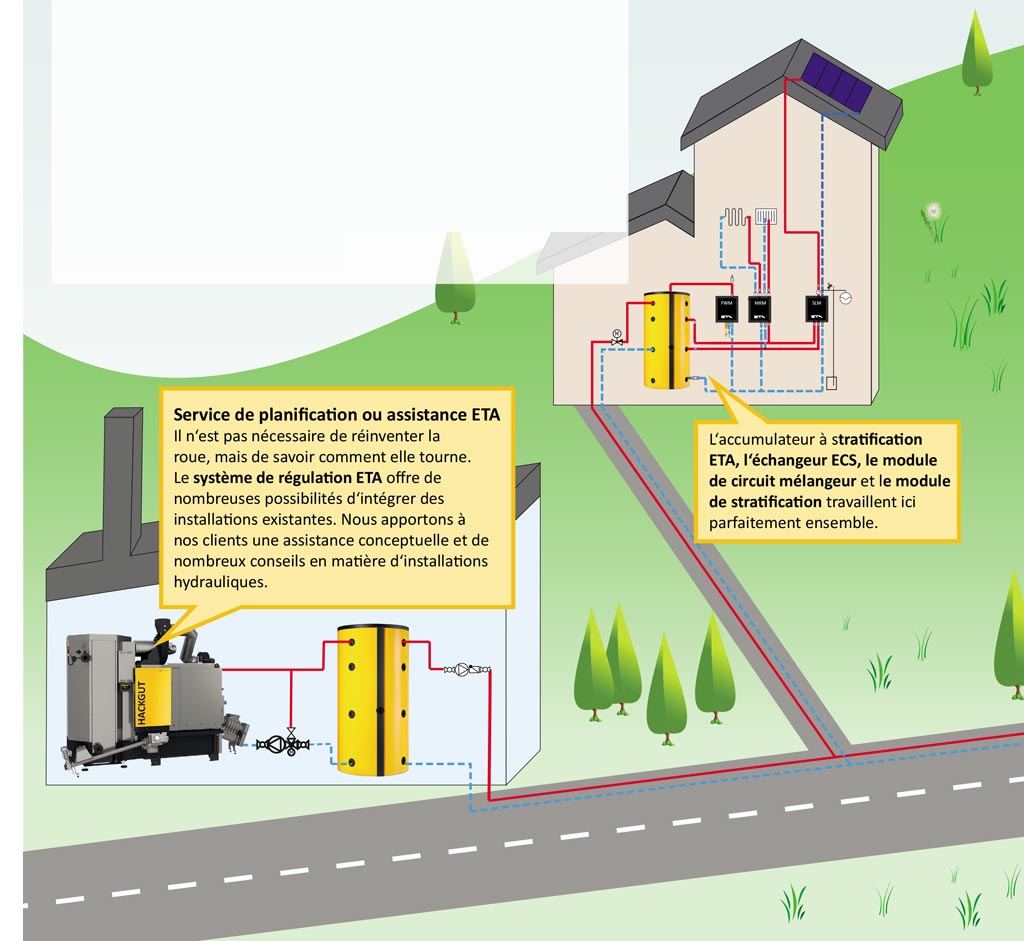

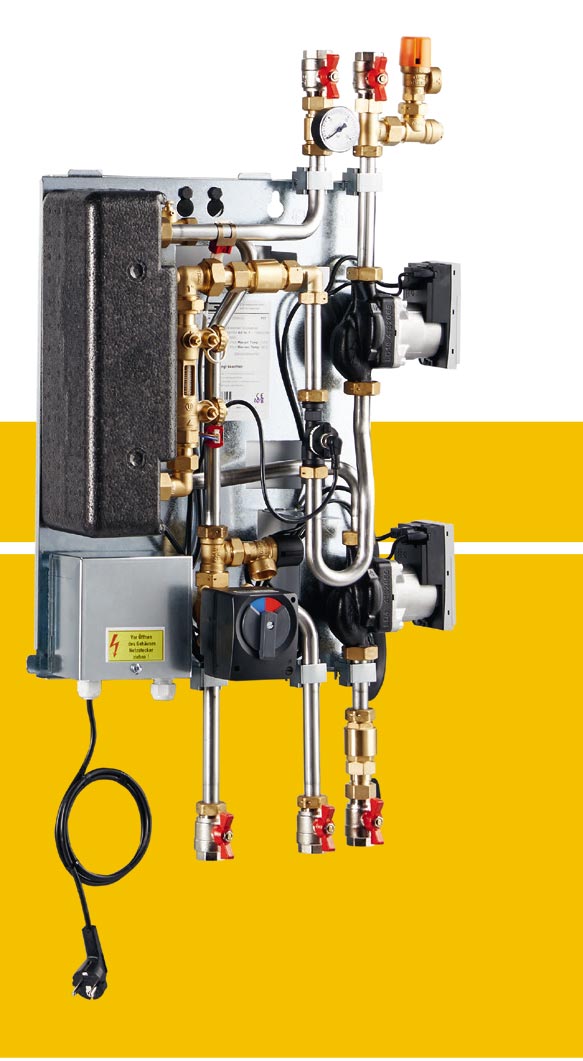

- Le module de stratification assure une exploitation optimale de l‘énergie produite par une installation solaire.

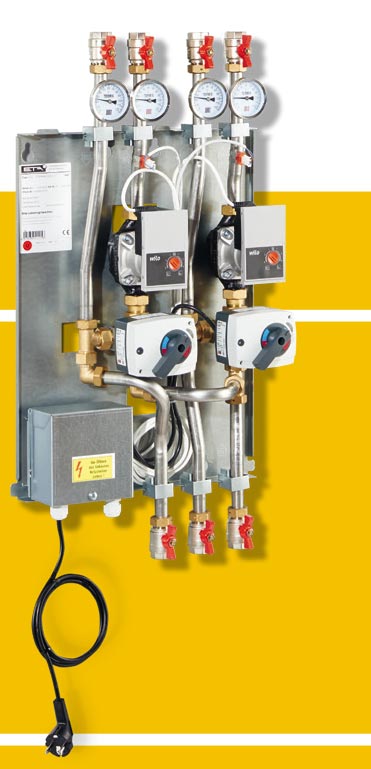

- Le module de circuit à vanne mélangeuse est un système câblé clé en mains pour deux circuits de chauffage. L‘installation est un jeu d‘enfant.

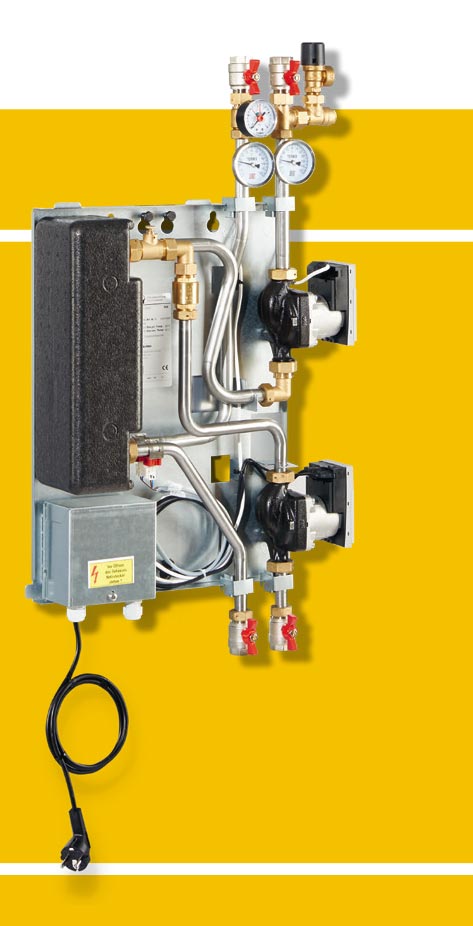

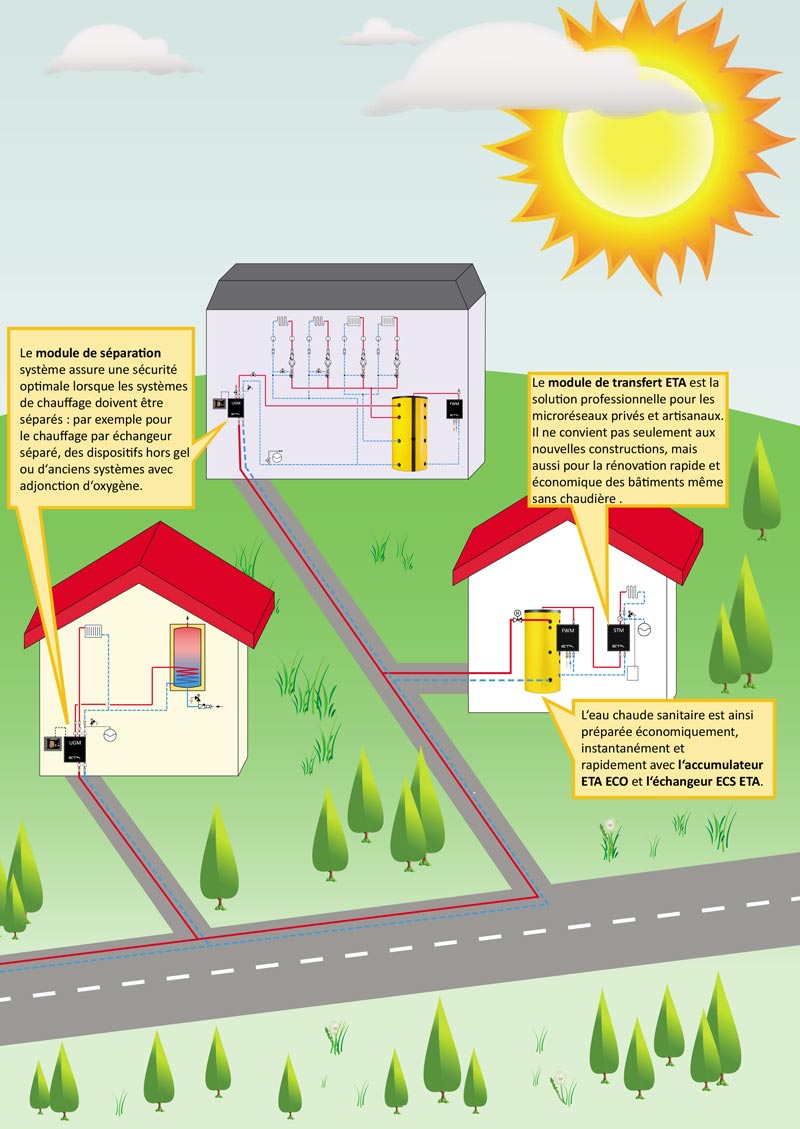

- Le module de séparation hydraulique permet de séparer des systèmes de chauffage, par exemple un chauffage d‘espace non-utilisé en protection hors gel dans un bâtiment ou le chauffage d‘une maison existante par rapport à une nouvelle installation.
- Les modules de transfert est utilisé pour les réseaux de chaleur de proximité et à distance.
Qui a besoin d‘un ballon tampon ?
Par principe, un ballon tampon augmente le rendement de tout système de chauffage, autrement dit, l‘efficacité augmente et les coûts d‘exploitation baissent.
Accumulateur en cas de besoins irréguliers : l‘allumage génère une quantité minimale d‘énergie bien déterminée. Le processus de combustion
ne peut pas être réduit à l‘infini. S‘il faut de très petites quantités d‘énergie, seul un ballon tampon peut répondre à cette exigence. Par exemple, si le besoin calorifique est plus faible que l‘énergie générée par une chaudière, l‘accumulateur emmagasine la chaleur superflue pour la restituer au coup par coup. La chaudière démarre moins souvent, et consomme moins. Si à l‘inverse, de grandes quantités d‘énergie sont requises, comme par exemple beaucoup d‘eau chaude à la fois, la chaudière ne peut pas réagir aussi vite. Mais le
ballon tampon, oui.
Le ballon tampon est un atout précieux dans les cas suivants :
- En cas de très faible besoin de chaleur pendant l‘intersaison
- dans les maisons basse consommation
- lorsqu‘il existe une régulation individuelle par pièce
- lorsque les appartements de maisons collectives doivent être régulés individuellement
- pour les aérothermes de chauffage devant rapidement chauffer une pièce
- dans les bâtiments sans inertie thermique, p. ex.
des maisons en ossature bois chauffées avec des
radiateurs - lorsqu‘une installation solaire est intégrée dans le système de chauffage pour exploiter à fond l‘énergie solaire gratuite
- lorsque plusieurs chaudières sont raccordées au même système
- pour les chaudières à bûches, plus le ballon est important, moins souvent on fait des chargements de bois
- lorsqu‘une installation de chauffage est surdimensionnée en puissance, en prévision d‘une extension future de la surface par exemple
- en cas de forte demande d‘eau chaude aux heures de pointe, comme les hôtels, les
bâtiments collectifs, les installations sportives - pour les systèmes avec des dispositifs de préparation d‘eau chaude sous-dimensionnés par rapport à la consommation
- pour les systèmes avec un module de préparation d‘eau chaude sanitaire pour préparer de l‘eau chaude instantanément.
Info ETA :
Pour protéger la chaudière et tout le système, une installation avec un ballon tampon devrait impérativement être remplie avec de l‘eau douce. On évite ainsi la formation du calcaire dans la chaudière et assure une longue durée de vie à l‘installation !

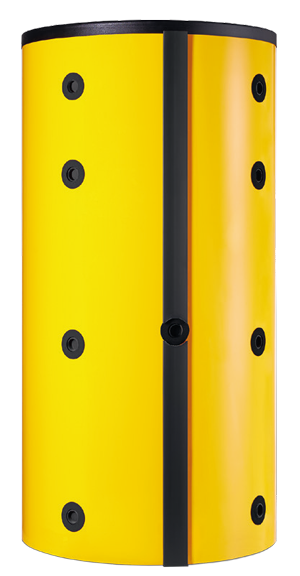

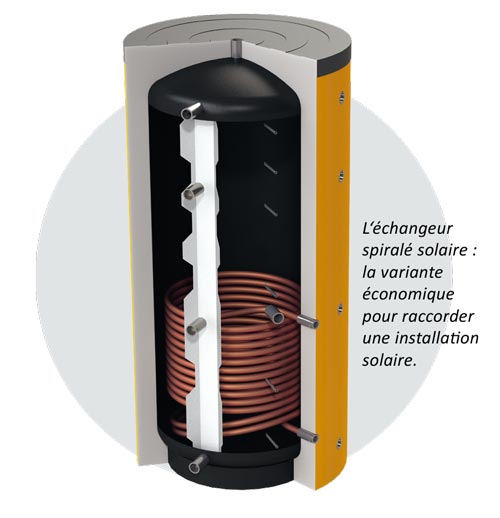

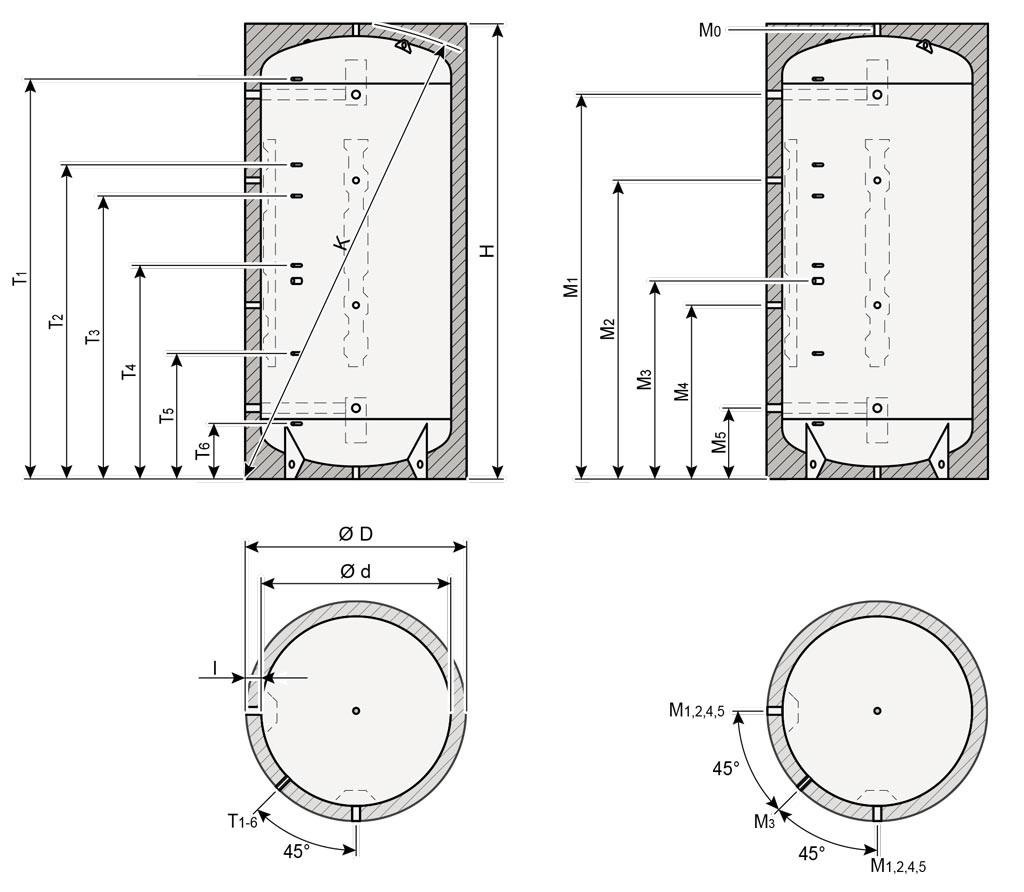

Strate par strate, la bonne température
ETA a conçu un concept unique de stratification animé par un gestionnaire de charge tampon. Il sait exactement quand et à quelle puissance il faut charger l‘accumulateur et quand distribuer la chaleur aux consommateurs. Le gestionnaire de ballon tampon peut être régulé et contrôlé sur l‘écran tactile de la chaudière ou via la plateforme Internet meinETA.

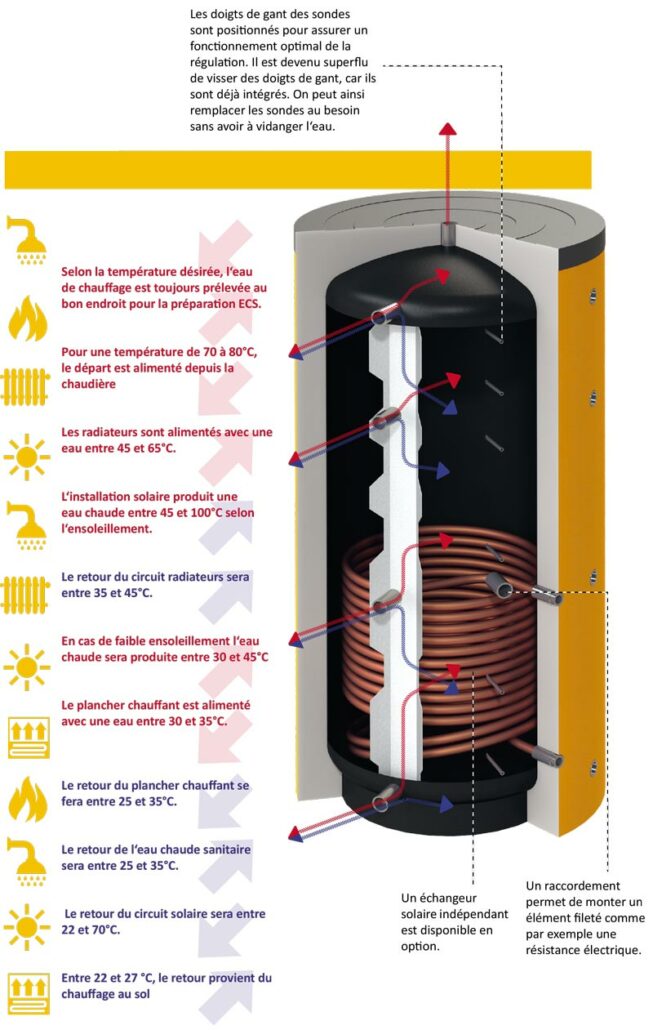

La chaleur monte, le froid descend :
c‘est une loi physique qui s‘applique aussi à l‘eau dans l‘accumulateur. Si l‘eau était toujours injectée au même endroit dans l‘accumulateur, qu‘elle que soit la température, on aurait des turbulences calorifiques dans l‘accumulateur. Ce qui se traduirait par des pertes énergétiques. Au lieu de cela, l‘eau est par exemple injectée dans l‘accumulateur au niveau du retour de chauffage ou à la sortie de l‘installation solaire, là où il le faut: l‘eau froide en bas, et l‘eau chaude en haut.
Le fonctionnement optimal du mélange de températures améliore d‘autant le rendement et l‘utilité du ballon tampon. C‘est pourquoi il est important de déplacer l‘eau lentement. Les tôles de stratification ETA spéciales répartissent idéalement le flux d‘eau dans les strates de l‘accumulateur.

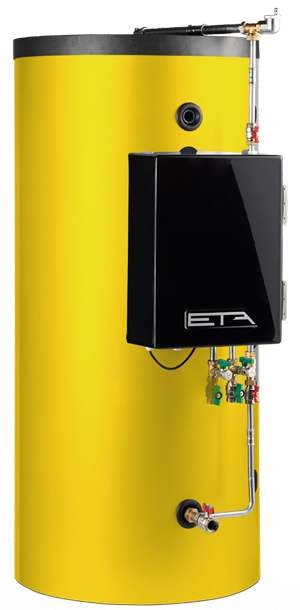

Conseil ETA : le petit économe.
ETA a conçu le modèle ECO pour être très économique et idéal pour tous les utilisateurs recherchant uniquement un petit système de compensation de la charge. Il est livré prêt à monter avec l‘isolation et un nombre optimisé de raccordements.
L‘accumulateur compact passe par toutes les portes et peut être monté rapidement. On le complète idéalement par le module ECS ETA qui permet de disposer en permanence d‘eau chaude instantanée.
Plus il est gros, mieux c‘est
Fondamentalement, un accumulateur ne peut donc jamais être trop grand. Une capacité d‘accumulateur supérieure signifie moins de démarrages de la
chaudière et donc une durée de vie augmentée du système ainsi que moins de dépenses d‘énergie, le tout avec un agrément optimal. Malheureusement, toutes les chaufferies n‘ont pas la place nécessaire.
Voici donc nos recommandations en matière de capacité minimale de votre accumulateur pour assurer un fonctionnement efficace de votre système de
chauffage. Pour les chaudières à bûches de bois, ce calcul dépend de la quantité de matériau de combustion pouvant être chargée dans la chaudière bûches, et donc du volume du foyer. Pour les chaudières à chargement automatique, autrement dit les chaudières à granulés de bois ou à bois déchiqueté, le volume minimal de l‘accumulateur est dimensionné pour une demi-heure de chauffe à pleine charge de la chaudière. En outre, le volume requis pour l‘accumulateur dépend de l‘écart des températures, que ce soit pour les chaudières à chargement automatique ou manuel. Cet écart correspond à la différence entre la température de départ chaudière et de retour du circuit. Avec un écart élevé, il faut seulement chauffer et pomper une petite quantité d‘eau. Cela permet d‘économiser de l‘énergie. On peut aussi choisir un dimensionnement plus petit pour le ballon tampon.

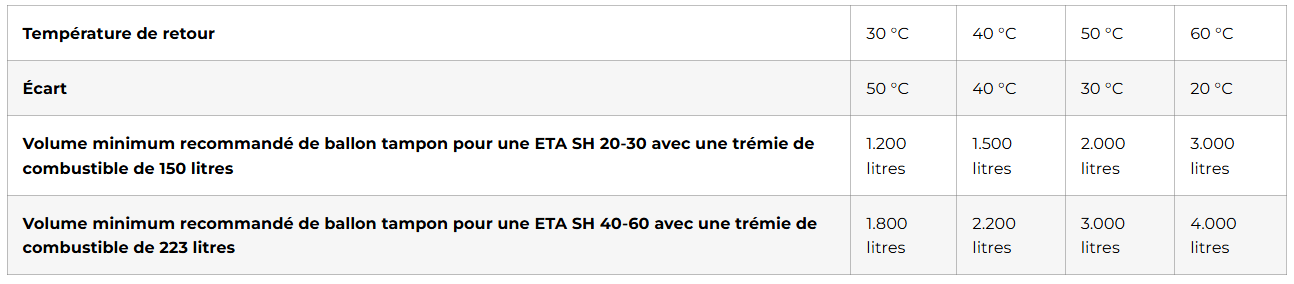

Exemples de calcul pour une chaudière à bûches de bois
Si la température de la chaudière et donc la stratification supérieure de l‘accumulateur est de 80 °C, alors pour une chaudière d‘une puissance plus élevée, il en résulte respectivement selon l‘écart les exigences limites suivantes :
| Température de retour | 30 °C | 40 °C | 50 °C | 60 °C |
|---|---|---|---|---|
| Écart | 50 °C | 40 °C | 30 °C | 20 °C |
| Volume minimum recommandé de ballon tampon pour une ETA SH 20-30 avec une trémie de combustible de 150 litres | 1.200 litres | 1.500 litres | 2.000 litres | 3.000 litres |
| Volume minimum recommandé de ballon tampon pour une ETA SH 40-60 avec une trémie de combustible de 223 litres | 1.800 litres | 2.200 litres | 3.000 litres | 4.000 litres |
Conseil ETA :
pour un bois de qualité comme le hêtre ou le chêne, nous recommandons des
tampons plus gros. Cela favorise la marche pendant l‘intersaison, pour la préparation ECS en été ou pour allonger au maximum les intervalles de rechargement en bois, nous recommandons des ballons tampons de capacité supérieure.
La règle empirique suivante s‘applique :
capacité de la trémie de chargement de la chaudière x 10 = volume minimal requis du ballon tampon.
Capacité de la trémie de chargement de la chaudière x 15 = volume optimal du ballon tampon avec une exploitation optimale de l‘énergie et un confort idéal.
Exemples de calculs pour la chaudière à bois déchiqueté et à granulés de bois
Si la température de la chaudière et donc la stratification supérieure de l‘accumulateur est de 70 °C, alors pour une chaudière d‘une puissance de 90 kW, il en résulte respectivement selon l‘écart les exigences limites suivantes :
| Température de retour | 30 °C(p. ex.: chauffage au sol) | 50 °C (p. ex.: chauffage avec des radiateurs) |
|---|---|---|
| Écart | 40 °C | 20 °C |
| Volume minimum recommandé de ballon tampon pour une demi-heure de chauffe à pleine charge | 968 litres | 1.935 litres |

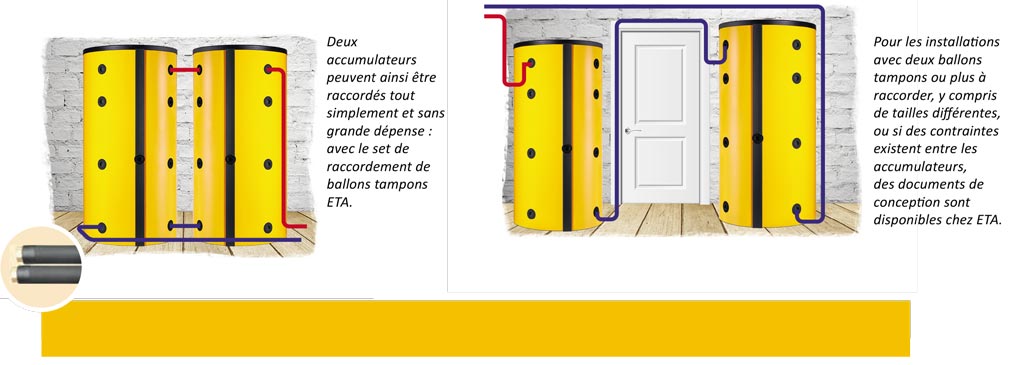

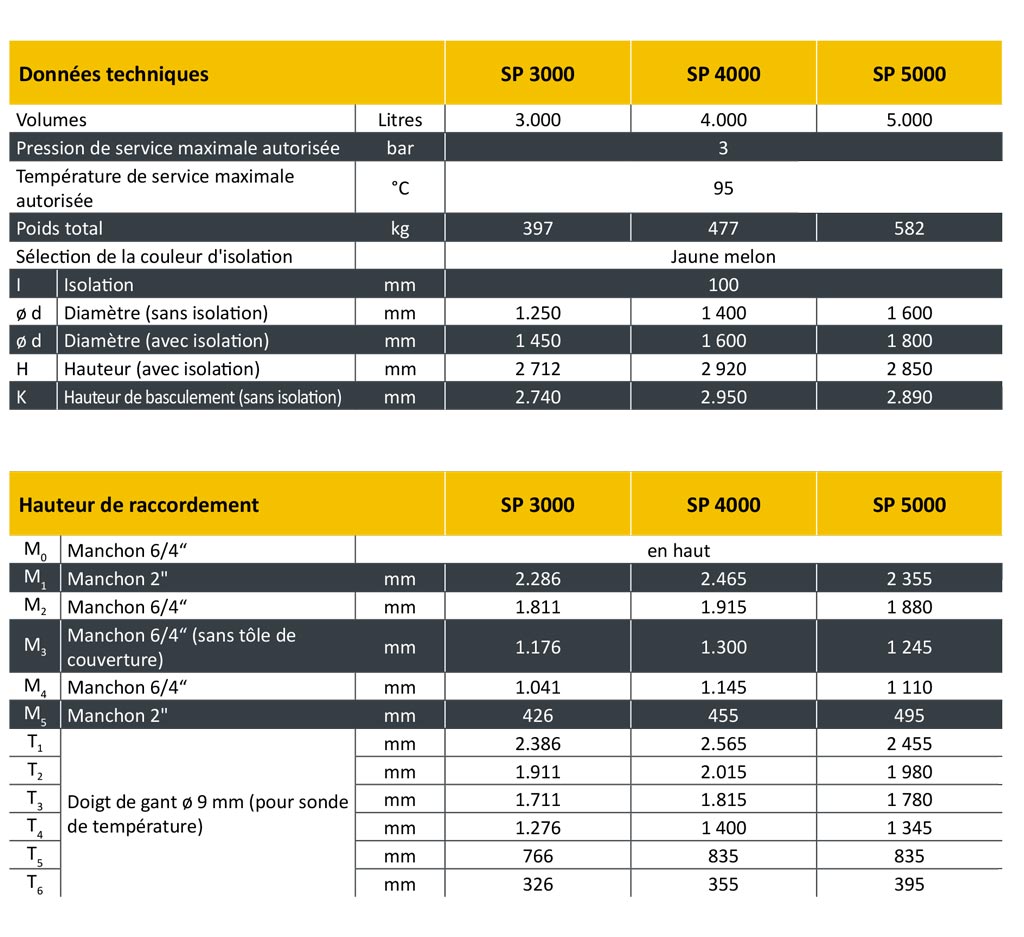

Capacité élevée de ballon tampon et faible encombrement
Vous souhaitez exploiter de grandes capacités de ballon tampon pour maximiser l‘efficacité et le confort de votre installation, mais la hauteur de votre local technique est insuffisante ? Pas de problème ! Si la hauteur de votre local est insuffisantes pour un gros ballon tampon, vous pouvez associer plusieurs petits accumulateurs en parallèle ou en série. L‘idéal, c‘est qu‘ils aient la même capacité. On peut aussi raccorder ensemble des accumulateurs de capacités différentes. On peut ainsi surmonter des contraintes comme une porte entre les accumulateurs.
Attention : Lors du choix d‘un ballon tampon, il ne suffit pas de prendre en considération la hauteur du local, mais aussi la taille des portes sous peine de ne pas pouvoir faire passer le ballon tampon !

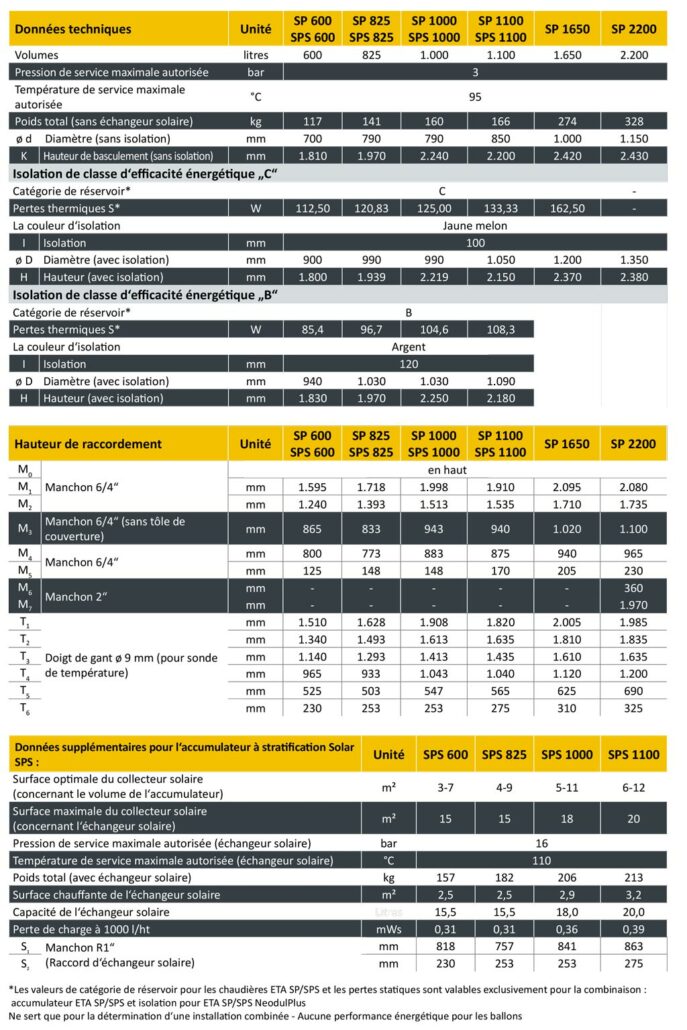

Neodul plus: le corps cylindrique pour l‘accumulateur
Une isolation de qualité supérieure est une garantie de perdre moins de chaleur. ETA fournit non seulement le corps cylindrique idéalement adapté à chaque accumulateur, mais assure aussi l‘isolation des raccordements !
Ajusté au millimètre près les matériaux isolants et leur disposition garantissent une isolation optimale. Des découpes en formes de coin permettent d‘ajuster idéalement l‘isolation à l‘accumulateur.
Propre et sûre l‘isolation est gainée de polystyrol facile à nettoyer. Les câbles sont acheminés proprement à l‘aide d‘une barrette en pvc depuis les sondes de température jusqu‘à un conduit de câble situé sur le plafond de la chaufferie. Ainsi, il est impossible d‘extraire par inadvertance une sonde.
Montage simple, il peut être effectué par une personne seule. Une colle spéciale assurant une adhérence optimale en 30 s seulement facilite le travail seul. Regardez notre vidéo à www.eta.co.at pour vous rendre compte de la simplicité du montage.
Avantages en bref :
- montage simple par une seule personne
- faibles pertes de chaleur (Valeur Lambda de 0,032 W/mK)
- Isolation classe C :
Epaisseur de l’isolation du manteau principal : 100 mm
Epaisseur du chapeau d‘isolation supérieure : 100 mm
Epaisseur d’isolation en dessous du ballon : 50 mm - Isolation classe B :
Épaisseur de l’isolation du manteau principal : 120 mm
Epaisseur du chapeau d‘isolation supérieure : 150 mm
Epaisseur d’isolation en dessous du ballon : 50 mm
- Isolation classe C :
- ajustement optimal de l‘isolation
- isolation optimisée au niveau des raccordements
- caches d‘isolation pour les raccordements inutilisés
- réglette de fermeture avec couvercle permettant d’intégrer les câbles de sondes
- passage soigné des câbles
- faible poids

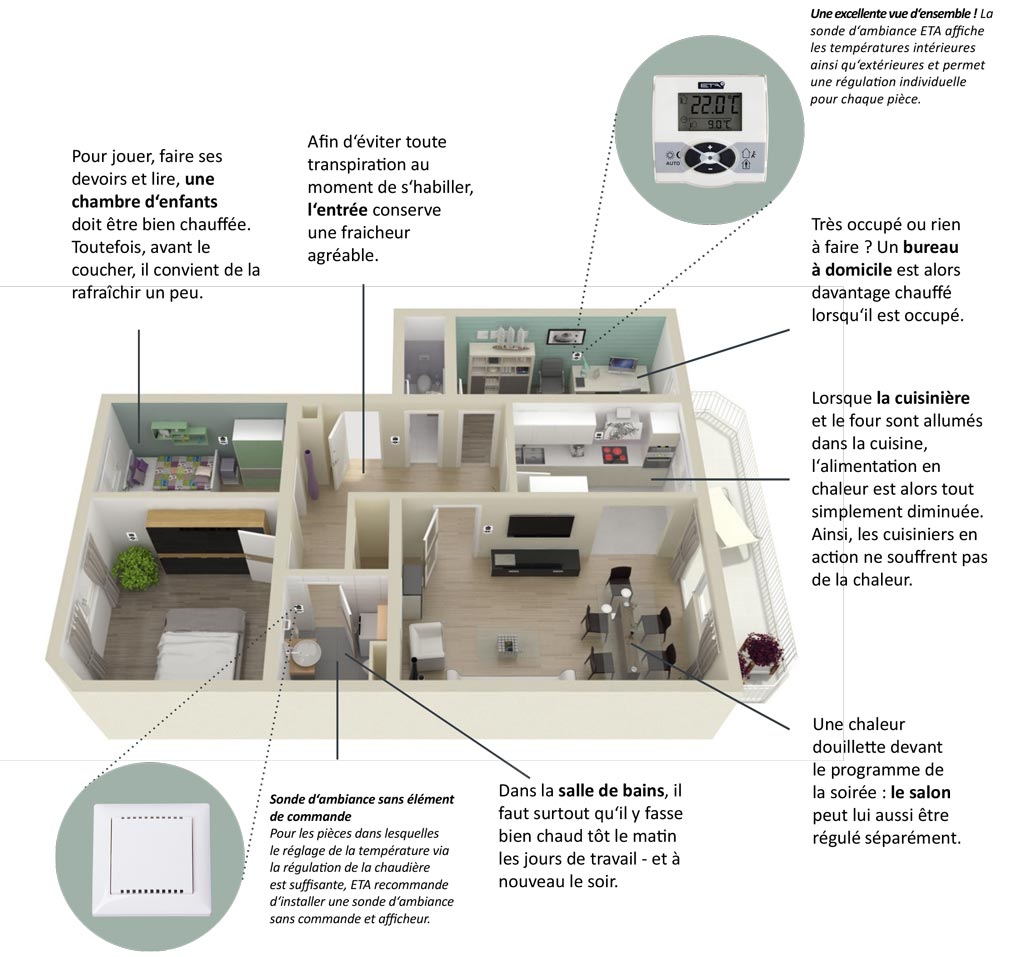

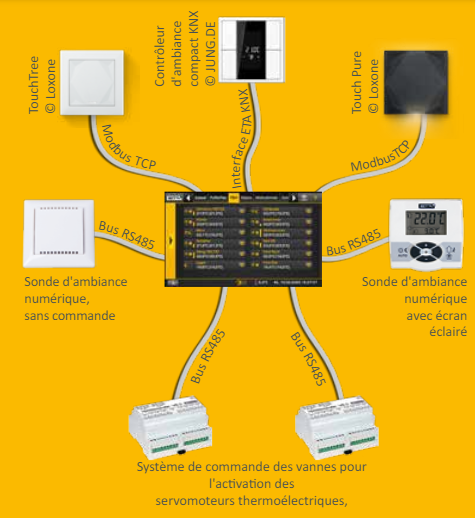

Une température bien régulée, pièce par pièce
Frais dans la chambre, agréablement chaud dans la chambre d‘enfants, 22°c au salon ou dans le bureau uniquement quand il est utilisé… Une régulation individuelle de la température dans les différentes pièces crée davantage de bien-être en diminuant les coûts d‘exploitation. C‘est ce que permet la régulation individuelle ETA par pièce ou par zone !
Elle permet de définir et de réguler séparément jusqu‘à 16 pièces ou zones différentes. Ainsi, la régulation individuelle ETA par pièce ou par zone est adaptée aussi bien aux maisons individuelles qu‘aux grands immeubles, aux bâtiments publics ou aux entreprises. Une répartition de la chaleur précisément adaptée aux besoins permet de faire des économies sur les coûts de chauffage et de ménager
les ressources.

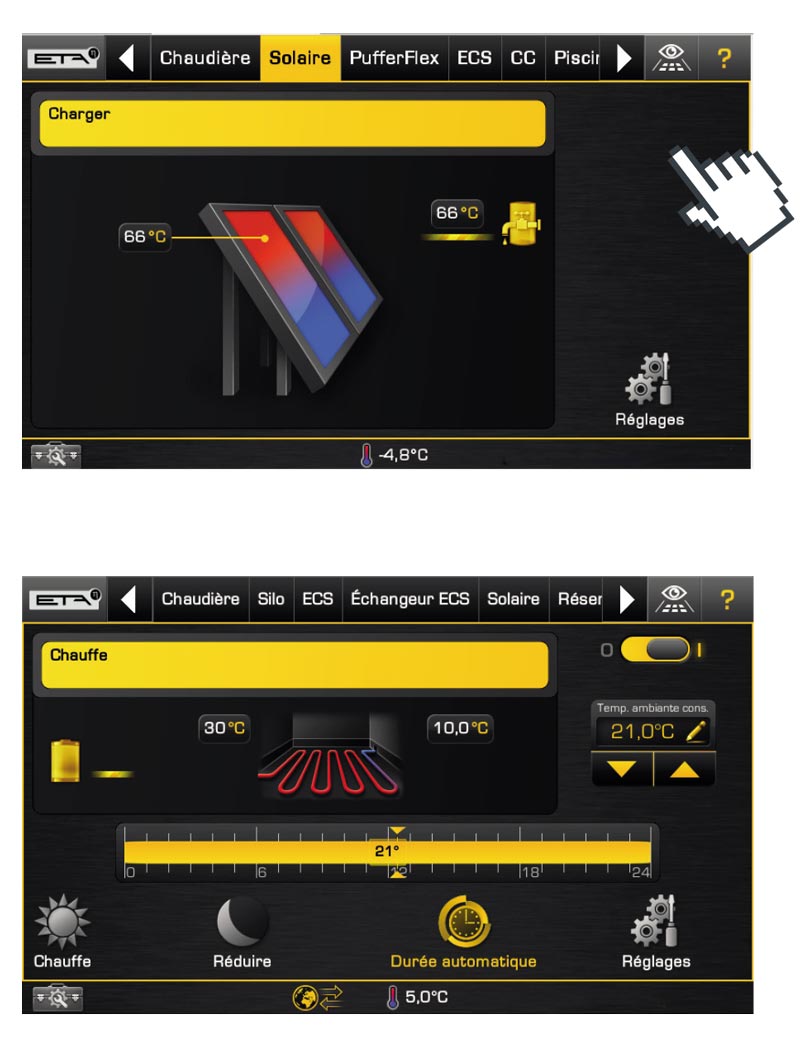

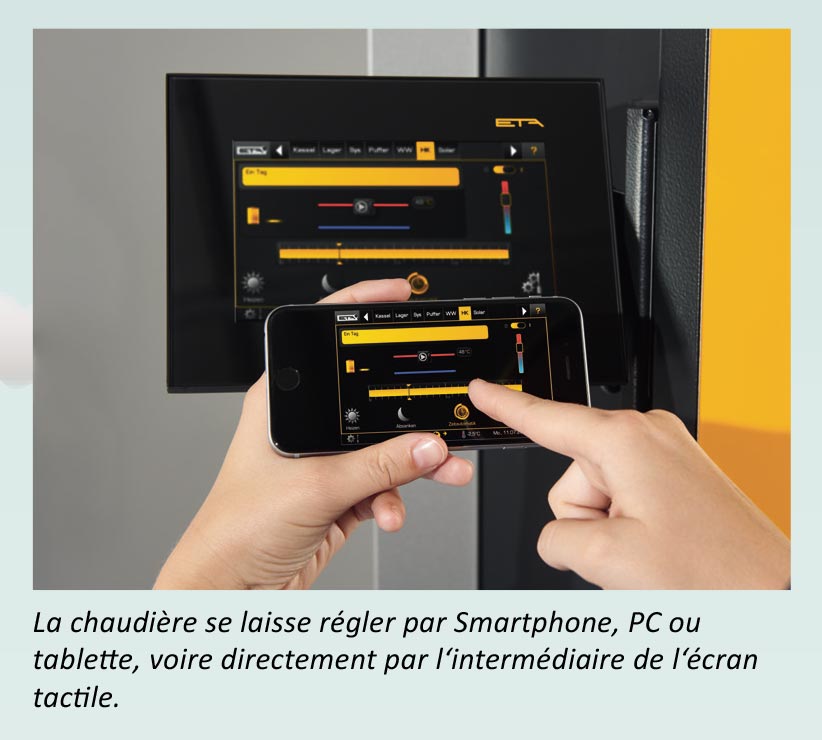

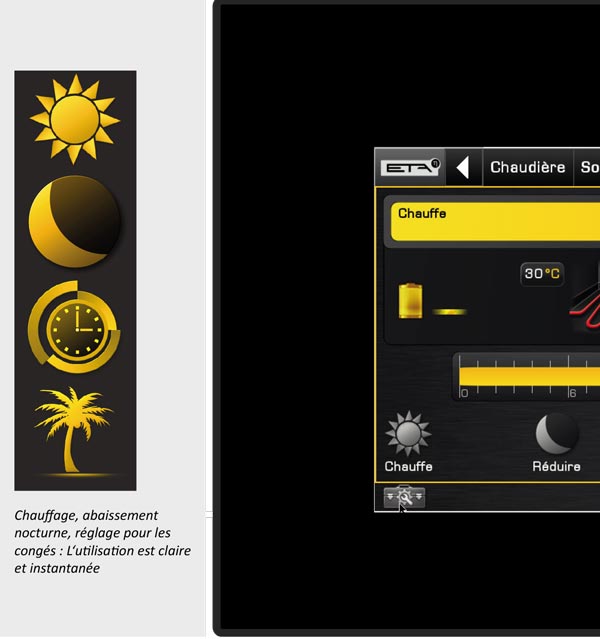

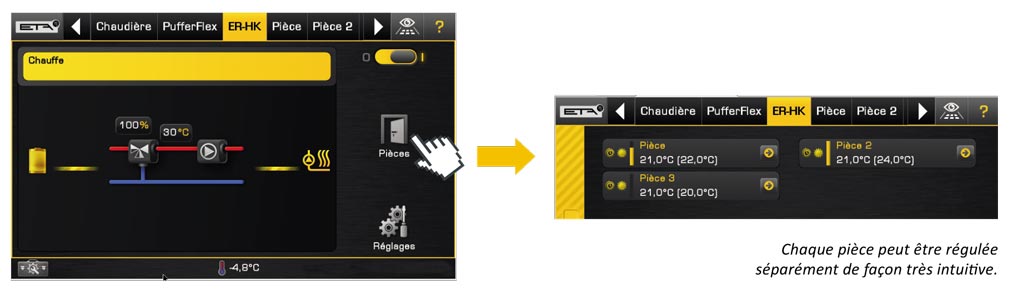

D‘un simple toucher du doigt
La commande est très simple et tout aussi intuitive que l‘ensemble de la régulation du chauffage via l‘écran tactile directement sur la chaudière, via la sonde d‘ambiance ETA avec écran dans la zone habitable, voire via la plate-forme en ligne meinETA depuis tout ordinateur, tablette ou smartphone.
Avec un ballon tampon uniquement
Pour une régulation judicieuse des différentes
pièces, un ballon tampon est nécessaire afin d‘y prélever la quantité de chaleur requise selon les besoins. Ce n‘est qu‘ainsi que le système de chauffage est suffisamment flexible. En outre, les cycles d‘allumage et d‘extinction de la chaudière sont réduits à un minimum, garantissant ainsi une exploitation qui ménage les équipements et économise l‘énergie.
Données techniques
- Pour chaque zone régulée, autrement dit une ou plusieurs pièces, une sonde d‘ambiance ETA numérique est requise (avec ou sans commande)
- Compatible uniquement avec les régulations ETAtouch conçues à compter de mai 2013 (platine GM-C2)
- 2 systèmes de commande des vannes max. par régulation ETAtouch
- Possibilité d‘exploiter jusqu‘à 8 sorties de commutation par système de commande des vannes
- Chaque sortie sur le système de commande des vannes doit être chargée avec 20 W max.
- Ne pas dépasser une puissance totale de 100 W pour l‘ensemble des moteurs de réglage connectés au système de commande des vannes
- Tension de service de 230 V requise pour les moteurs de réglage thermoélectriques
- Les systèmes de commande des vannes sont adaptés au montage avec profilés chapeau
Toujours instantanée et fraîche
Le ballon tampon optimise non seulement le fonctionnement des systèmes de chauffage en vous permettant de profiter de plus de confort avec un coût d‘exploitation moindre, mais vous permet aussi de disposer de suffisamment d‘eau chaude sanitaire. En ce sens, la combinaison avec l‘échangeur ECS est idéale. L‘eau chaude est toujours fraîche et chauffée instantanément et
ne laisse aucune chance aux légionnelles de se développer.
Prendre une douche plus souvent tout en chauffant moins
L‘échangeur ECS optimise le fonctionnement du ballon tampon. Ceci est dû aux températures de retour inférieures à 30 °C. Un accumulateur avec une capacité de 1 000 litres à 80 °C en combinaison avec un ballon d‘ECS suffit pour 18 à 24 douches. En combinaison avec un échangeur ECS, vous profitez pour la même quantité d‘eau d‘accumulation à 80 °C, d‘environ 30 douches. Vous économisez de l‘énergie tout en réduisant l‘utilisation de la chaudière, donc plus de confort en particulier pour une chaudière à bois bûches. Tandis qu‘une chaudière automatique n‘a plus besoin de démarrer aussi souvent, pour une chaudière à bûches, en particulier en été, cela veut dire consommer moins de bois, descendre à la cave et en charger moins souvent !
De l‘eau chaude pour tou
La dimension de l‘échangeur ECS est supérieure à celle de tous les dispositifs similaires. Il peut alimenter simultanément, à l‘instar d‘un ballon d‘ECS, trois douches ou robinets d‘eau. Personne n‘a donc besoin de se priver d‘eau chaude à la maison !
Pas de risque de calcaire
Lorsque l‘eau est chauffée à plus de 60 °C, le calcaire se forme beaucoup plus rapidement. En particulier lorsqu‘il s‘agit d‘eau stagnante dans des ballons d‘ECS, le calcaire précipité peut causer des dommages significatifs. Il n‘en est pas ainsi avec un échangeur ECS ETA ! Nous maîtrisons la formation du calcaire pour deux raisons : premièrement, l‘eau de chauffage de l‘échangeur de chaleur est maintenue sous la température d‘entartrage par le mélange d‘eau de retour, et deuxièmement, le calcaire qui s‘est éventuellement formé est immédiatement balayé par l‘eau circulant à grande vitesse dans l‘échangeur de chaleur. Même si, exceptionnellement, l‘eau de l‘échangeur ECS doit absolument être adoucie, le détartrage profite à de nombreux appareils ménagers (machines à café, lave-linge, lave-vaisselle, …) et également à l‘échangeur ECS.
Info ETA
Notre échangeur ECS fonctionne avec un échangeur de chaleur à plaques spécial (MicroPlate®) monté sur ou à proximité du ballon tampon. Il produit l‘eau chaude avec la chaleur dégagée par l‘accumulateur au moment même où vous en avez besoin. Pour une eau chaude idéale et instantanée.
Kit de bouclage d‘eau chaude ETA : rapide, même sur de longues distances
Bien sûr, idéalement, le bain, la cuisine avec son évier et d‘autres robinets sont installés à proximité du producteur d‘eau chaude : j‘ouvre le robinet et j‘ai immédiatement de l‘eau chaude. Mais si la salle de bain est à 15 ou 20 mètres du producteur d‘eau chaude, vous devez attendre l‘arrivée de celle-ci ou installer un set de circulation d‘eau chaude.
De l‘eau chaude, à volonté :
Les systèmes de circulation d‘eau chaude conventionnels envoient de l‘eau chaude, en général toutes les heures, dans les canalisations. Il en va autrement pour ETA. L‘eau circule uniquement à la demande — économie garantie !
La fonction intelligente Autoloop :
Elle crée un profil individuel de l‘utilisation d‘eau chaude dans votre foyer et est également capable d‘apprendre. Au début, les données du jour précédent sont utilisées, plus tard les données des 7 ou 14 jours précédents. Ainsi, vous disposez toujours de l‘eau chaude lorsque vous en avez
besoin. Vous n‘avez plus à attendre que l‘eau chaude arrive. C‘est plus confortable et vous économisez de l‘eau et de l‘énergie.
Si on veut, on peut aussi démarrer la circulation en actionnant le robinet d‘eau :
Naturellement, la pompe de circulation démarre aussi manuellement si besoin. Même lorsque les canalisations sont de grande longueur, l‘eau chaude coule après peu de temps du robinet. En outre, il est possible de régler individuellement un temporisateur. Si vous prenez une douche chaque matin à 7 heures, programmez la circulation à 6h50. L‘eau chaude vous attend !*
Info ETA
Montage simple. L‘échangeur ECS ETA est déjà préparé pour un kit de bouclage. Un raccordement bien défini et un module préfabriqué permettent de réaliser rapidement le montage sans défauts.
*Cette fonction peut uniquement être activée en option avec une connexion au panneau tactile ETA Touch !
les modules ETA FWM modèles 33 ou 44
Installation facile et peu encombrante.
Les modules d‘eau saniatire ETA prennent peu de place
et peuvent être montés directement sur le ballon tampon ou sur le mur. L‘effort de montage est faible car tous les composants sont déjà pré-assemblés et câblés. Seules la connexion d‘alimentation et le câble bus doivent être connectés à la commande ETAtouch, et les capteurs de température du tampons doivent être fixés sur la carte du module. L‘effort de montage de tuyauterie est également faible. Si vous n‘avez pas de chaudière ETA, mais que vous êtes toujours enthousiasmé par notre module eau sanitaire, ce n‘est pas de problème non plus. Il fonctionne également sans écran tactile. Réglez simplement la température souhaitée à l‘aide d‘un bouton rotatif et utilisez la circulation via la fonction ETA Autoloop.
Économique au travail.
La pompe à haut rendement n‘est activée que lorsque vous avez réellement besoin d‘eau chaude. Selon la température souhaitée, la vitesse est maintenue aussi basse que possible. Parce qu‘aucune eau chaude n‘est générée en stock, il n‘y a pratiquement pas de perte de chaleur avec le module d‘eau douce ETA.
elle crée un profil individuel de l‘utilisation d‘eau chaude dans votre foyer et est également capable d‘apprendre. Au début, les données du jour précédent sont utilisées, plus tard les données des 7 ou 14 jours précédents. Ainsi, vous disposez toujours de l‘eau chaude lorsque vous en avez
besoin. Vous n‘avez plus à attendre que l‘eau chaude arrive. C‘est plus confortable et vous économisez de l‘eau et de l‘énergie.
Si on veut, on peut aussi démarrer la circulation en actionnant le robinet d‘eau :
Naturellement, la pompe de circulation démarre aussi manuellement si besoin. Même lorsque les canalisations sont de grande longueur, l‘eau chaude coule après peu de temps du robinet. En outre, il est possible de régler individuellement un temporisateur. Si vous prenez une douche chaque matin à 7 heures, programmez la circulation à 6h50. L‘eau chaude vous attend !*
Vous avez de l‘eau agressive et vous craignez la orrosion de l‘échangeur de chaleur ?
Nous avons une version spéciale INOX de l‘échangeur en acier inoxydable pour vous (également pour un montage ultérieur) ! Vous pouvez déterminer approximativement la conductivité de votre eau en utilisant la dureté de l‘eau, qui est le principal facteur déterminant la corrosion d‘un échangeur de chaleur conventionnel. Il devient critique pour cela à partir
d‘environ 500 μS.
Règle générale: degrés de dureté (° dH) x 35 = conductivité approximative (μS).
- jusqu‘à 15 ° dH, l‘échangeur de chaleur standard est suffisant
- entre 15 et 20 ° dH, une corrosion du cuivre peut se produire
- plus de 20 ° dH, l‘échangeur de chaleur INOX est recommandé
Les systèmes d‘adoucissement de l‘eau
conventionnels réduisent la dureté de l‘eau, mais n‘ont aucune influence sur la conductivité de votre eau. Profitez de l‘expérience de votre chauffagiste sur site!

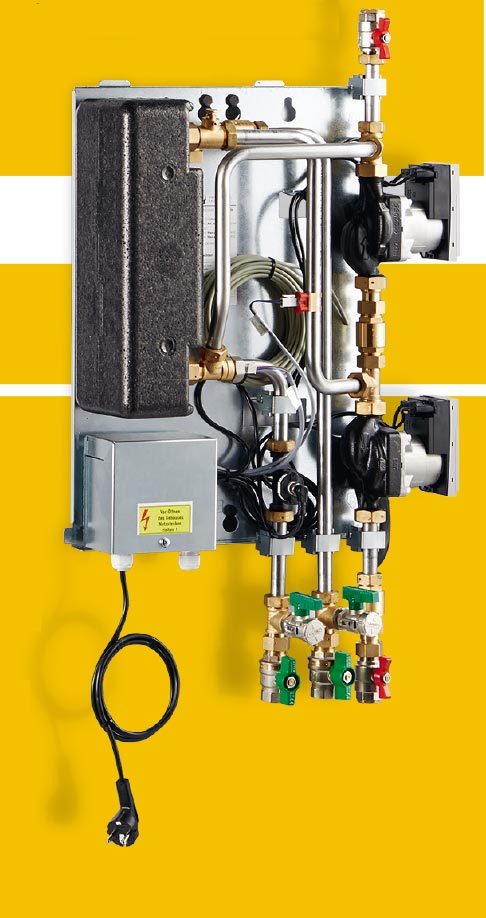

Spécifications techniques
Selon les normes DIN DVGW ou ÖNORM B5014-3
FWM 33 :
Capacité de distribution 33 l / min. avec une chute de pression de 45 ° C à 60 ° C de température tampon.
Côté eau potable: 33 l / min = 580 mbar (5,8 mWs), 15 l / min = 150 mbar (1,5 mWs)
FWM 44 :
Capacité de distribution 44 l / min. avec une chute de pression de 45 ° C à 60 ° C de température tampon.
Côté eau potable: 44 l / min = 560 mbar (5,6 mWs), 20 l / min = 160 mbar (1,6 mWs)
Capot en plastique H = 600 mm, W = 400 mm, D = 190 mm.
Cascades possibles pour des capacités de distribution plus importantes
Contenu de la livraison
Livré sur une plaque de montage pré-assemblée et
comprend:
Échangeur de chaleur à plaques MicroPlate®:
Côté chauffage :
- Pompe à haut rendement à vitesse variable dans le circuit primaire tampon avec clapet anti-retour
- Pompe à haut rendement à vitesse variable pour le mélange de retour (protection contre la calcification) avec clapet anti-retour
- Soupape de purge (manuelle)
- Vannes à boisseau sphérique de raccordement 3/4 „(1“ pour FWM 44). Filetage intérieur
Côté eau sanitaire :
- Débitmètre pour déterminer à chaque instant le volume d‘eau chaude demandée
- Clapet anti-retour
- Raccord pour kit de boucle de circulation sanitaire en option
- Vannes à boisseau sphérique DN 15 (1/2 “) et vannes à boisseau sphérique de raccordement 3/4 „(1“ pour FWM 44) filetage intérieur selon DIN DVGW ou ÖNORM B5014-3
Régulation avec prise Schuko :
Les composants à l‘intérieur du module sont déjà précâblés.
La commande contient 2 entrées de capteurs librement disponibles (pour connecter éventuellement les sondes de température tampons) et une sortie pour le kit de boucle de circulation sanitaire en option.
aussi inclus :
- Ligne de bus CAN L = 10 m pour le raccordement à la commande de chaudière ETA

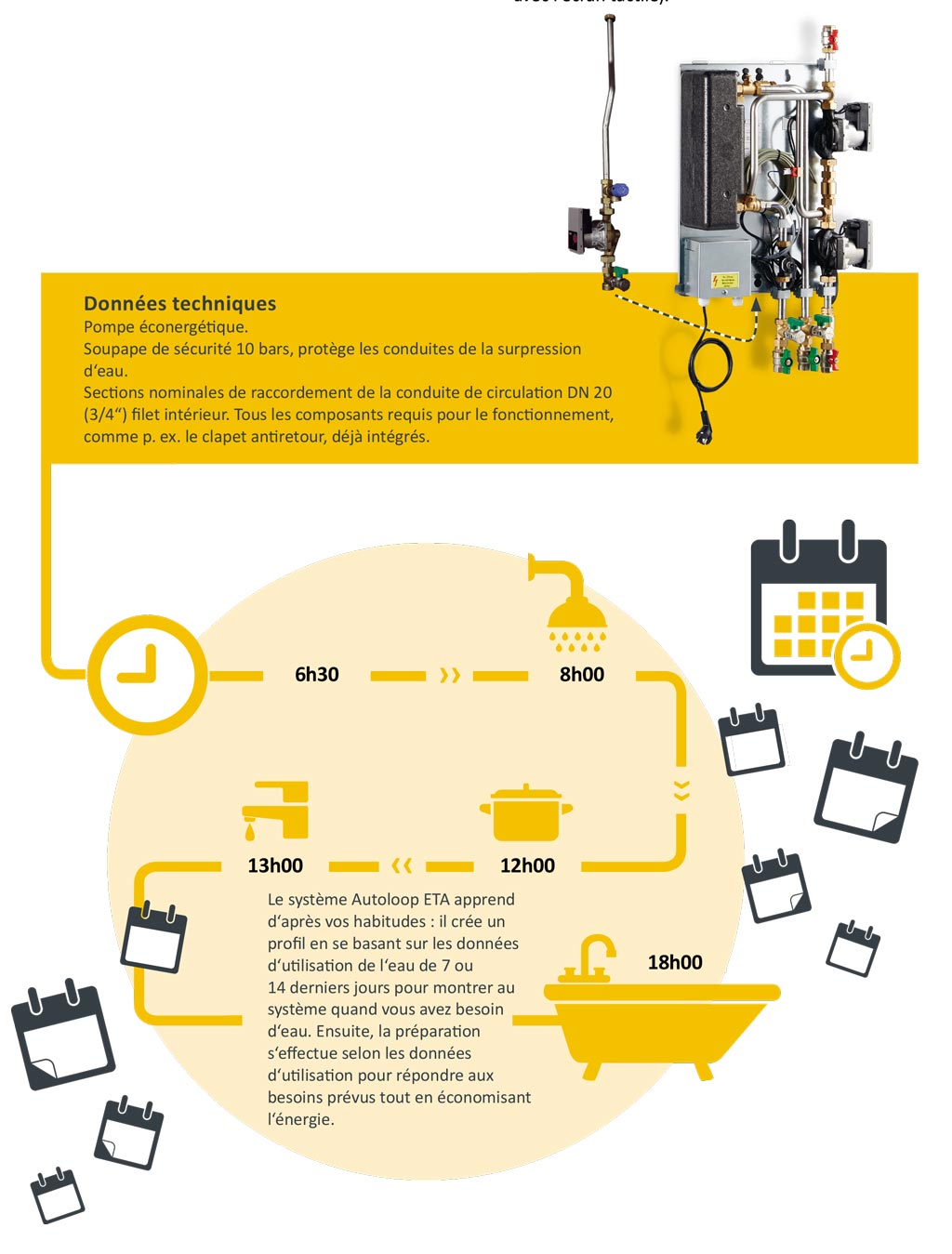

kit de bouclage ETA
Plus la distance entre le point de prélèvement de l‘eau et le producteur d‘eau chaude est grande, plus il est important d‘utiliser un bon kit de bouclage. Contrairement aux systèmes conventionnels qui envoient de l‘eau chaude de temps à autre dans les canalisations, le kit de bouclage ETA ne s‘active qu‘à la demande. Cela permet d‘économiser de l‘énergie !
Le bouclage s‘active de la manière suivante :
- Par l‘intermédiaire du système innovant Autoloop voir graphique
- En ouvrant brièvement le robinet d‘eau, la pompe de circulation démarre aussitôt pour purger la conduite. Même lorsque les canalisations sont de grande longueur, l‘eau chaude coule après peu de temps du robinet (uniquement avec l‘écran tactile).
- Par programmation manuelle du temporisateur : celui qui prend toujours sa douche à la même heure peut programmer la circulation pour démarrer quelques minutes avant (uniquement avec l‘écran tactile).

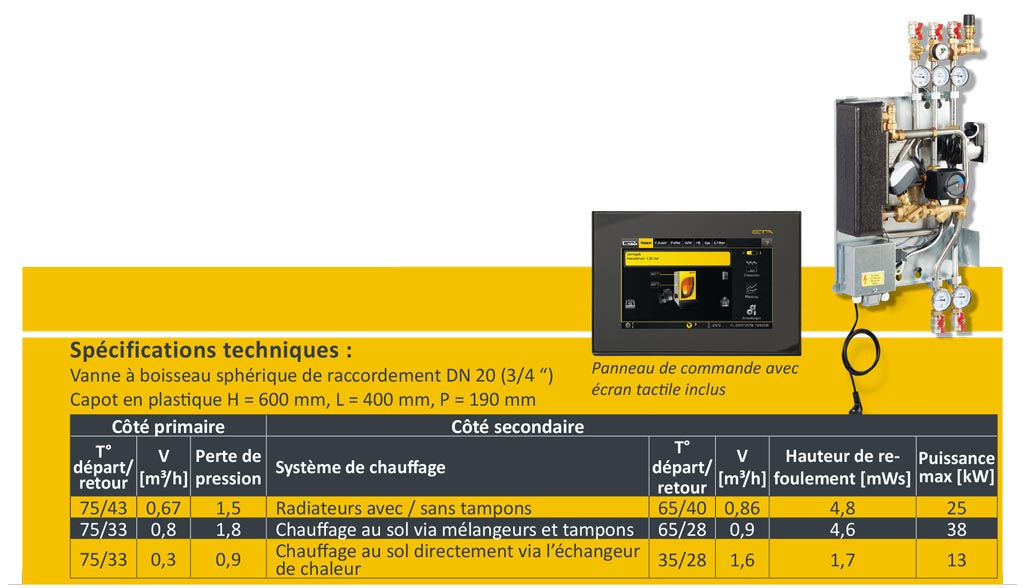

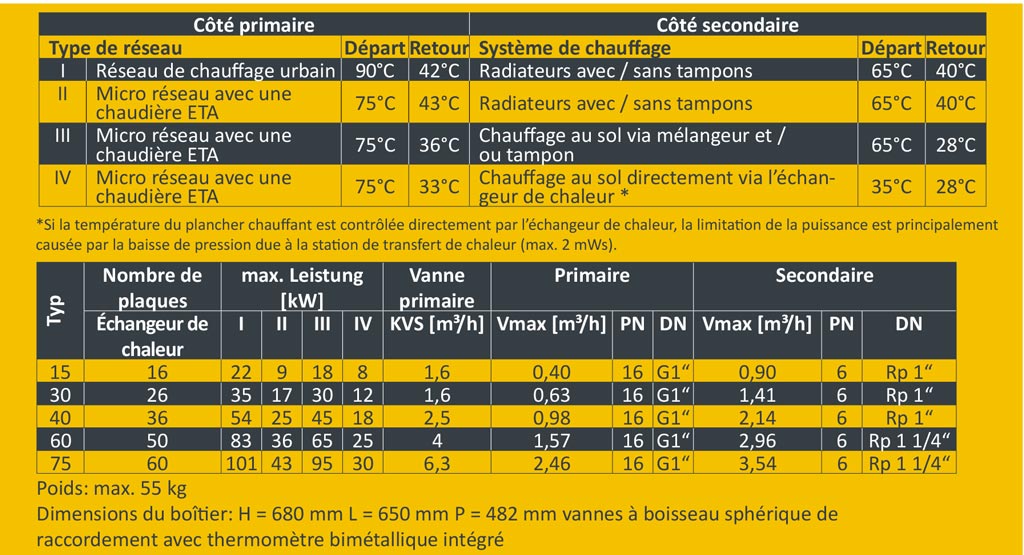

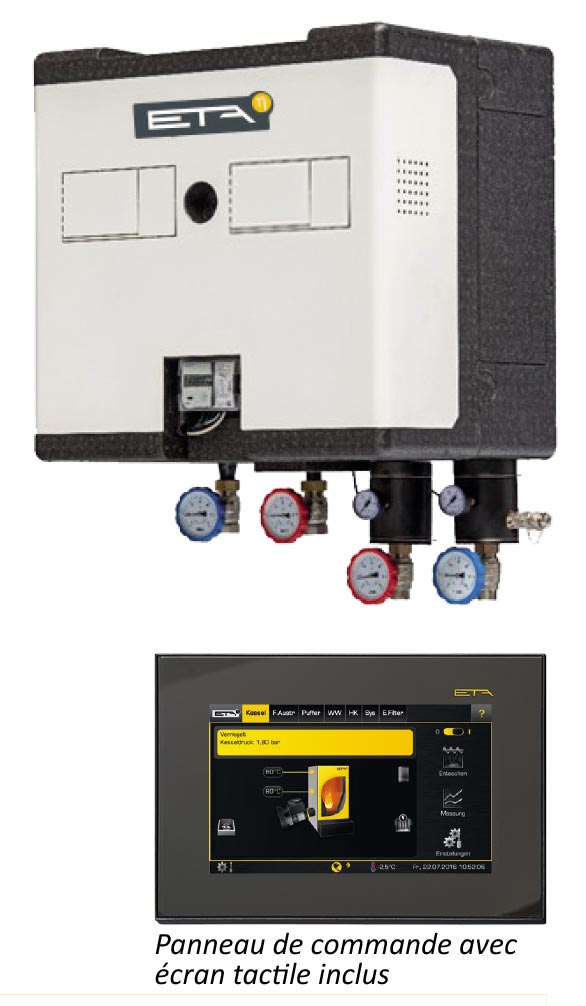

Module de transfert ETA UGM
Le module de transfert ETA est la solution professionnelle pour les microréseaux privés et artisanaux. Il ne convient pas seulement aux nouvelles constructions, mais aussi pour la rénovation rapide et économique des bâtiments même sans chaudière de chauffage autonome.
Le premier circuit de chauffage et la charge en eau chaude sont intégrés dans le module et fonctionnent avec uniquement une pompe de chauffage à haut rendement. Le concept modulaire ETA et la régulation ETA Touch autorisent en outre une flexibilité optimale permettant de concevoir des installations individuelles. Que vous souhaitiez remplacer votre ancienne chaudière à fioul ou planifier une installation solaire — tout est possible !
Installation rapide :
tous les composants essentiels pour les exploitants de chaleur de proximité ou à distance sont déjà préinstallés, prêts à fonctionner et câblés. Dès le début, vous bénéficiez d‘un fonctionnement sans accroc.
Naturellement, de la place est prévue pour le compteur volumétrique de chaleur pour le bilan énergétique. Il peut immédiatement être fourni avec l‘installation comme un set d‘extension pour un autre circuit de chauffage.
Éléments fournis
Le module est livré préassemblé comme une unité complète sur une plaque de montage et comprend
un échangeur de chaleur à plaques MicroPlate® :
Côté primaire :
- Vanne de rehausse avec limitation du débit volumétrique par régulation de la pression différentielle Kvs=2,5.
- Moteur de réglage avec régulation constante et affichage actif de fonctionnement pour une régulation soignée de la température.
- Pièce d‘ajustement et T pour compteur débit calorifique et sa sonde de départ (disponible comme accessoire).
- Tubulure en inox à joints plats
- capteur de saletés
Côté secondaire :
- pompe haut rendement au choix pour fonctionnement à pression constante ou différentielle et fonction de purge 15/6 avec clapet antiretour comme frein à commande par gravité
- Vanne d‘inversion et clapet antiretour comme frein à commande par gravité pour chargement du ballon d‘ECS
- Soupape de sécurité 3 bars et raccordement pour un vase d‘expansion à membrane, raccordements définis pour d‘autres utilisateurs (set de tubulures ou de raccords disponibles comme collecteur d‘impuretés)
- Sonde de température Clip on à déclenchement ultra rapide avec bride en inox pour enregistrement de la température de départ
- Tubulures inox avec joints plats
Régulation avec sorties de protection :
Régulation déjà intégrée pour le circuit de vanne mélangeuse intégré et la charge du ballon d‘eau chaude ou pour la charge du tampon. Pour les autres circuits de vanne mélangeuse, il faut soit le module de vanne mélangeuse, soit une extension du circuit de chauffage. Les composants à l‘intérieur du module sont déjà précâblés.
Une unité de commande à écran tactile avec interface Ethernet est comprise dans la livraison. La régulation comprend 5 entrées de sonde librement disponibles et une platine MBUS pour visualiser les calorimètres avec une interface appropriée.
fournies avec le module :
- 1 sonde externe
- 1 sonde immergée
Station de transfert ETA UGS
Les stations de transfert ETA sont disponibles en 5 tailles de puissances. Ces stations de transfert de chaleur compactes sont utilisées pour une connexion aux réseaux de chauffage urbain ou local pour un fonctionnement indépendant de la sous-station.
Tous les composants les plus importants pour un opérateur de chauffage urbain sont déjà préinstallés et câblés. La version soudée simplifie également la connexion à un réseau de chauffage urbain. La connexion au système domestique peut également être effectuée facilement et individuellement.
La régulation ETA est déjà intégré et peut éventuellement être étendu selon les besoins. La conception « prête à connecter » et tournée vers l‘avenir permet un fonctionnement en douceur dès le début, ainsi que l‘option de facturation d‘énergie à l‘aide d‘un compteur de chaleur intégrable.
Spécifications techniques
Contenu de la livraison :
Les stations sont livrées sous forme d‘unité complète pré-assemblée sur une plaque de montage et comprennent :
Échangeur de chaleur à plaques MicroPlate® :
Côté primaire :
- Vanne de régulation de débit de chauffage urbain avec compensation de pression différentielle
- Vanne à 3 voies 230V 3 points
- Capteur à immersion pour la limitation de la température de retour
- Adaptateur pour le compteur de chaleur (Compteur de chaleur à ultrasons en option)
- Connexions des capteurs pour les compteurs de chaleur
- Filtres
- Vidange haute pression, raccord de tuyau G3 / 4“
- Évent haute pression G1 / 4“
Côté secondaire :
- Soupape de sécurité 3 bars
- Extension de connexion Rp 3⁄4 “
- Capteur d‘immersion pour la détection de la température de départ
- Filtres
- Vidange, raccord de tuyau G3 / 4 “
Régulation avec prise Schuko:
La commande T2-W est déjà intégrée et permet la commande d‘un circuit mélangeur, de quatre autres pompes et de la vanne de chauffage urbain intégrée
(230 V, 3 points).
Les composants à l‘intérieur du module sont déjà précâblés.
La commande contient 14 entrées de capteur libres disponibles.
Aussi inclus :
- 1 sonde de température extérieur
- 1 sonde de température d‘immersion
La synergie des produits
ETA offre non seulement une large gamme de produits, mais aussi une intégration logique des différents modules et composants. Tout a été conçu pour fonctionner parfaitement, ensemble et en toute sécurité. La priorité est automatiquement donnée aux composants du système de chauffage qui en ont besoin.
Pour garantir une synergie parfaite, tout le système est régulé par ETA. La régulation s‘effectue en tout confort depuis l‘écran tactile sur la chaudière, ou Internet par l‘intermédiaire d‘un smartphone ou d‘un PC.
L‘intégration de composants ou d‘installations existantes dans le système ETA ne pose aucun problème. Ce système a été conçu pour une polyvalence extrême et pour répondre à toutes les exigences d‘utilisation. Du fait de la normalisation du système de régulation, des installations très complexes peuvent être réalisées sans dépenses majeures. La famille des modules ETA prend en charge les applications les plus diverses et est livrée prête à être connectée. Chaque
module est raccordé à la centrale par l‘intermédiaire de deux fils, il suffit de brancher, et le tour est joué !
Une interface gratuite pour les supervison GTB/C est déja intégrée. Système de plus en plus demandé en
collectif.
Toutes les données de la chaudière et du ballon tampon peuvent être téléchargées régulièrement avec une clé USB. L‘analyse des données est très facile à réaliser, par exemple en utilisant des systèmes courants comme un tableur de type Excel. Des données peuvent aussi alimenter les systèmes de pilotage prioritaires par supervisions GTB/C.
Profitez de l‘énergie du soleil !
Une installation solaire est le complément idéal de toute chaudière biomasse, car elle fournit en été et pendant l‘inter-saison, l‘énergie pour la préparation d‘eau chaude sanitaire et le chauffage d‘appoint tout en minimisant le démarrage de la chaudière. Ce qui importe, c‘est que la stratification de l‘accumulateur fonctionne de manière optimale pour collecter le maximum d‘énergie solaire gratuite.
ETA offre deux solutions d‘intégration d‘une installation solaire : l‘intégration économique dans l‘accumulateur à stratification par l‘intermédiaire d‘un échangeur spiralé alimenté par l‘énergie solaire ou pour les micro-installations comme les installations de grande puissance, une intégration efficace via le module de stratification ETA.
L‘échangeur spiralé pour l‘énergie solaire
est un échangeur de chaleur monté à l‘intérieur de l‘accumulateur. Si l‘eau a été échauffée par l‘énergie solaire dans le capteur, elle est acheminée par une pompe jusqu‘à l‘accumulateur pour ensuite transmettre la chaleur à l‘échangeur spiralé. Pour que le système fonctionne efficacement, la surface de capteurs doit être au minimum de 1 m2 pour 100 litres d‘eau dans l‘accumulateur.
Le module de stratification
peut aussi être utilisé pour de petites installations solaire dotées d‘accumulateurs de grande capacité, ou de très
grandes installations solaires, et toujours quand l‘échangeur spiralé solaire n‘est pas suffisamment efficace. Le module de stratification travaille avec deux pompes à haut rendement à régulation électronique de la vitesse de rotation et un échangeur de chaleur à plaques. Il commute automatiquement selon la température entre la moitié supérieure et inférieure de l‘accumulateur. Si le niveau de température de l‘eau provenant de l‘installation solaire est élevé, elle est alimentée en haut, dans les strates surchauffées de l‘accumulateur. Si la température de l‘eau de l‘installation solaire est basse, elle peut aussi être utilisée en alimentant la partie basse de l‘accumulateur. En particulier, le chauffage au sol peut exploiter très efficacement ces basses températures!
module de stratification ETA SLM
Pour les accumulateurs d‘une capacité de plus de 100 litres par mètre carré de surface de capteurs ou pour les micro installation solaires, le module de stratification assure une efficacité optimale d‘intégration de l‘installation solaire thermique. En cas d‘ensoleillement faible le matin, il alimente la moitié inférieure de l‘accumulateur. Lorsque le soleil est assez fort pour chauffer la partie supérieure plus chaude de l‘accumulateur, il commute sur la moitié supérieure de l‘accumulateur.
Données techniques
Côté installation solaire 1 000 l/h pour une perte de pression externe de 4 mWS jusqu‘à 20 m² de capteurs haut débit pour une température de fonctionnement basse des capteurs, avec un rendement solaire maximal jusqu‘à 40 m² de capteurs bas débit pour des températures élevées avec un rendement maximal de l‘accumulateur.
Sections nominales des robinets sphériques de raccordement DN 20 (3/4“) à filet intérieur. Dimensions extérieures capot plastique haut.=600 mm, larg.=400 mm, prof.=190 mm.
Éléments fournis
Le module est livré préassemblé comme une unité complète sur une plaque de montage et comprend :
Échangeur de chaleur à plaques MicroPlate® :
Côté primaire :
- Pompe haut rendement à régulation électronique de la vitesse de rotation avec clapet antiretour comme frein à commande par gravité
- soupape de sécurité solaire 6 bars
- mesure mécanique du débit
- dispositif de purge DN 15 (1/2“)
- manomètre
- capteur de débit volumétrique pour mesure débit calorifique (PAS ÉTALONNÉ)
Côté chauffage :
- Pompe haut rendement à régulation électronique de la vitesse de rotation
- vanne de commutation pour stratification de
départ dans 2 zones du ballon tampon - soupape de sécurité 3 bars, vanne de purge
(manuelle)
Régulation avec sorties de protection :
les composants internes du module sont déjà précablés
livré non raccordé :
- sonde capteur
- 2 sondes immergées (pour les zones 1 et 2)
- ligne bus CAN L=10 m de raccordement à la régulation de chaudière ETA
Valeurs pour le label de raccordement selon la directive ErP :
Pompe solaire :
Puissance absorbée moyenne à 50 % = 23 W.
Consommation en veille du régulateur intégré = 4,3 W.
Module de séparation hydraulique ETA STM
S‘il faut à un moment donné séparer les systèmes de chauffage, le module de séparation ETA est le choix idéal. Ainsi, par exemple, lorsqu‘un circuit de chauffage doit assurer le chauffage de la partie habitable, tandis que l‘autre circuit assure la protection hors gel, par exemple pour les ateliers ou maintenir les surfaces dégagées de la glace et de la neige. Les anciens systèmes, comme par exemple les chauffages au sol qui injectent de l‘oxygène dans le système, ou dans le système doivent être séparés. La technique fonctionne comme pour les installations solaires: les fluides transférant la chaleur, à savoir l‘eau de chauffage ou le mélange hors gel, sont séparés soigneusement par un échangeur de chaleur à plaques.
Plus efficaces que des systèmes conventionnels
Le module de séparation ETA travaille avec une pompe à haut rendement à régulation électronique de la vitesse de rotation. La vitesse de rotation correspondante fournit le débit d‘eau requis.
Contrairement aux systèmes conventionnels régulés par des vannes, la quantité d‘eau prélevée de l‘accumulateur est absolument calculée au plus juste.
Le système ETA n‘est pas seulement économique au
montage et à la pose, mais aussi jour après jour à l‘utilisation.
Données techniques
Hauteurs de refoulement disponibles du module primaire
Chauffage au sol 15 kW ; 75/28°C; 0,3 m³/h = 5,0 mWs
Chauffage avec des radiateurs 45 kW ; 75/45°C; 1,3 m³/h = 2,4 mWs
Sections nominales DN 20 (3/4“) à filet intérieur
Hauteurs de refoulement disponibles du module secondaire
Chauffage au sol 15 kW ; 35/28°C; 1,8 m³/h = 1,9 mWs
Chauffage avec des radiateurs 45 kW ; 65/45°C; 1,9 m³/h = 1,5 mWs
Sections nominales DN 20 (3/4“) à filet intérieur
Dimensions extérieures du capot plastique haut.=600 mm, larg.=400 mm, prof.=190 mm
Éléments fournis
Le module est livré préassemblé comme une unité complète sur une plaque de montage et comprend :
Échangeur de chaleur à plaques MicroPlate® :
Côté primaire :
- Pompe à haut rendement à vitesse variable avec clapet anti-retour comme frein à la gravité
- tubulures inox à joints plats
- sonde de température Clip On hautement réactive avec bride en inox pour enregistrement de la température de départ
Côté secondaire :
- Pompe haut rendement au choix à pression différentielle ou constante et fonction de purge avec clapet antiretour comme frein à commande par gravité
- soupape de sécurité 3 bars et raccordement éventuel d‘un vase d‘expansion à membrane
- tubulures inox à joints plats
- sonde de température Clip On hautement réactive avec bride en inox pour enregistrement de la température de départ
Régulation avec sorties de protection :
les composants internes du module sont déjà précablés.
Régulation précâblée avec 5 entrées libres de sondes et préparation de la platine MBUS pour la visualisation des compteurs volumétriques de chaleur avec interface autonome
Fournie non raccordé :
- Conduite de bus CAN L=10 m de raccordement à une régulation de chaudière ETA
Modules hydraulique pour circuits régulés ETA MKM
On ne peut pas faire plus simple ou plus vite pour monter un système entier : il suffit d‘une prise enfichable et d‘un câble de transmission de données pour contrôler la distribution de la chaleur. Le module de circuit mélangé ETA convient à tous les types de distribution de chaleur, donc au chauffage au sol ou avec des radiateurs comme les aérothermes.
Le module de circuit mélangé ETA pour deux circuits à vannes mélangeuses économise beaucoup d‘argent
et de temps lors de l‘installation, car il est inutile de monter des conduites pour les sondes ou des câbles pour les pompes et les vannes mélangeuses. Tous les composants sont déjà raccordés à la régulation intégrée et fonctionnent de manière optimale, car ETA a déjà testé le système lors de la production.
Technique de haute qualité
: deux raccordements séparés de retour assurent une alimentation idéale dans l‘accumulateur selon le niveau de la température des circuits de chauffage individuels.
Deux pompes à haut rendement éconergétiques remplissent les exigences des directives européennes
et des besoins en eau chaude.
Qualité inoxydable :
le module dispose de robustes tubulures en acier inoxydable avec des joints d‘étanchéité plats et une technique de régulation et de mesure de haute précision. Extérieurement, l‘ensemble ressemble plus à une sculpture d‘art moderne avec le capot noir brillant en plastique haute résistance.
Régulation au top :
avec la ligne de raccordement à la régulation ETA Touch, vous bénéficiez du confort d‘une interface visuelle très attrayante avec télécommande par Internet. Où que vous soyez, vous contrôlez tout le système avec une tablette, un
Smartphone ou un PC.
Données techniques
Hauteurs de refoulement disponibles pour chaque pompe (côté aspiration + côté refoulement)
Chauffage au sol 15 kW ; 35/28 °C; 1,8 m³/h = 2,6 mWs
Chauffage avec des radiateurs 45 kW ; 65/45 °C; 1,9 m³/h = 2,4 mWs
Sections nominales DN 20 (3/4“) à filet intérieur
Dimensions extérieures du capot plastique haut.=600 mm, larg.=400 mm, prof.=190 mm
Éléments fournis
Le module est livré comme une unité complète préassemblée sur une plaque de montage et comprend :
2 circuits à vannes mélangeuses avec :
- respectivement une pompe haute performance
au choix pour fonctionnement à pression différentielle ou constante et fonction de purge - Vanne de mélange de chauffage avec des pertes de fuite minimes et une indication bien visible de la position de la vanne KV=6
- Moteur de réglage à régulation électronique
continue et affichage actif du fonctionnement pour une régulation soignée de la température - Sonde de température hautement réactive Clip On avec pince en acier inoxydable
- Thermomètre de mesure de la température de départ et de retour Robinets à boisseaux sphériques de raccordement DN 20 (3/4“) à filet intérieur
Régulation avec sorties de protection :
les composants internes du module sont déjà précablés.
Régulation précâblée avec 4 entrées libres de sondes et préparation de la platine MBUS pour la visualisation des compteurs volumétriques de chaleur avec interface autonome
Fournie non raccordé :
- Conduite de bus CAN L=10 m de raccordement à une régulation de chaudière ETA

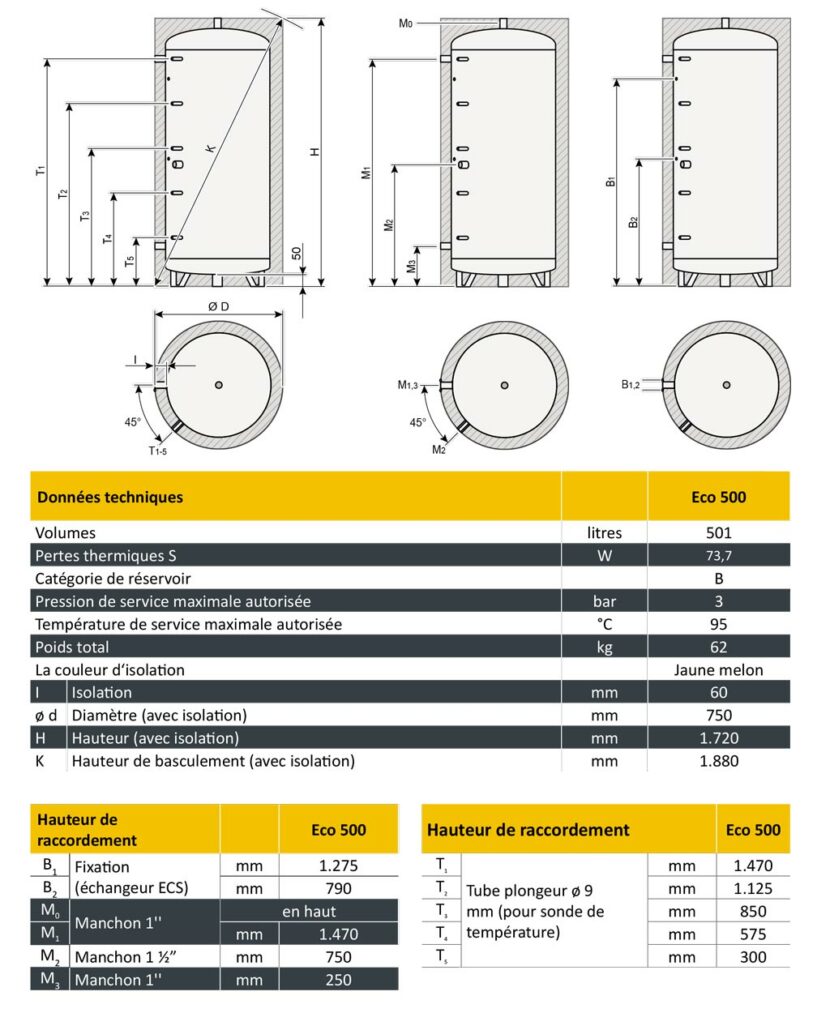

Dimensions et raccordements
Le nombre de raccords et de leurs positions sont optimisés pour le système hydraulique et de régulation ETA.

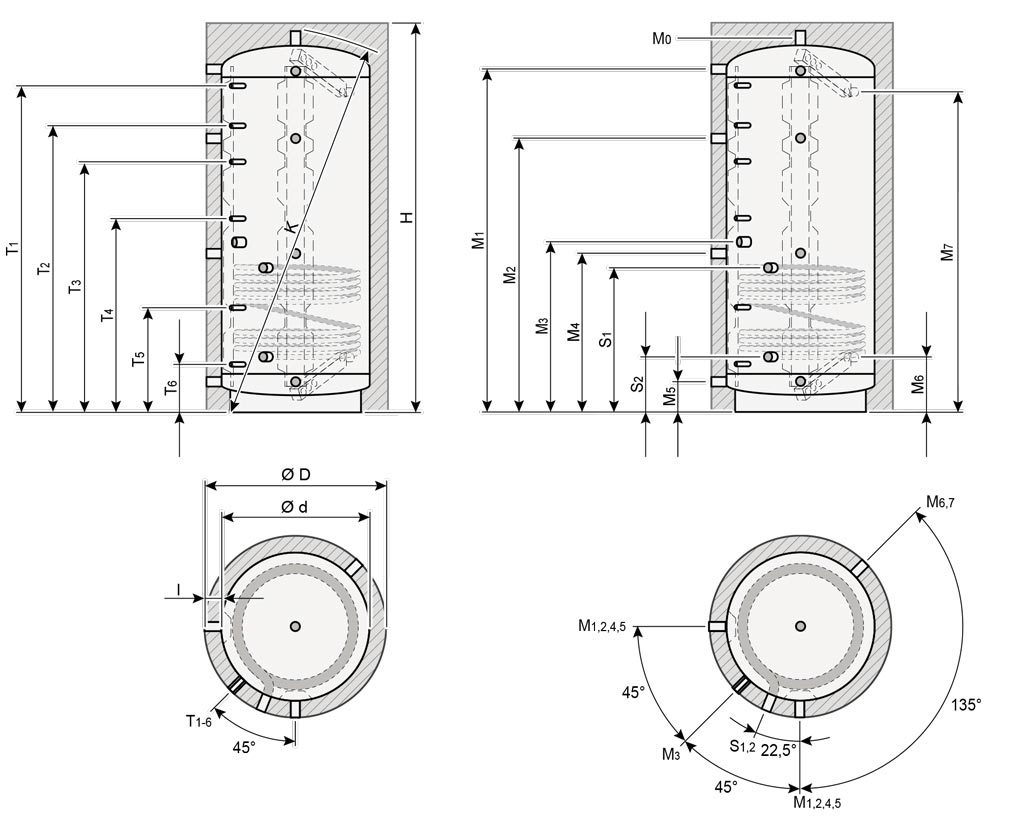

Dimensions et raccordements
Le nombre de raccords et leurs positions sont optimisés pour le système hydraulique et de régulation ETA.
Les graphiques suivants représentent un accumulateur à stratification Solar SPS à échangeur solaire (raccords S1
et S2).
Le raccord M3 sans bypass thermique est prévu pour le raccord de retour de chaudières qui ne doivent chauffer que la moitié supérieure du ballon ou pour une résistance électrique vissable à filetage extérieur 6/4“.
Le raccord M4 a été spécialement conçu pour le retour des ballons d‘ECS. Avec le bypass thermique, un retour chaud est amené dans le milieu du ballon et un retour froid dans le tiers inférieur.
Les raccords M6 et M7 n’ont été prévus que pour les accumulateurs à stratification SP 2200.
Pour les puissances élevées avec des débits jusqu’à 20 m³/h, ces raccords sont équipés d’une buse d’injection.
Pour l‘accumulateur à stratification solaire, il faut prévoir au minimum un volume tampon de 100 litres par 1 m2 de surface de capteur. En cas de surfaces de capteur solaire plus petites sur des ballons tampons plus grands ou en cas de très grandes installations solaires, nous recommandons notre module de stratification ETA.
Dimensions et raccordements
Le nombre de raccords et leurs positions sont optimisés pour le système hydraulique et de régulation ETA.
Les graphiques suivants représentent un accumulateur à stratification SP.
Les raccords M1 et M5 disposent d‘un cylindre spécial de décharge et d‘admission et sont donc conçus pour des chaudières de grande puissance jusqu‘à 500 kW (25 m³/h). Le raccord M3 sans bypass thermique est prévu pour le raccord de retour de chaudières qui ne doivent chauffer que la moitié supérieure du ballon ou pour une cartouche
électrique vissable avec filetage extérieur 6/4“.
Le raccord M4 est spécialement conçu pour le retour des ballons ECS.
Pour des raisons hydrauliques, un raccordement Tichelmann est nécessaire pour le raccordement de plus de 2 ballons tampons.
La série d‘accumulateurs SP 3000-5000 est uniquement sans échangeur solaire. Une installation solaire est raccordée pour de grands volumes par l‘intermédiaire d‘appareils externes, comme par exemple le module de stratification solaire ETA.
Simple et réglable de partout
Une bonne technique, c’est d’abord une technique conviviale. Pour utiliser les nombreuses fonctions ETAtouch, pas besoin d’être un technicien.
ETATOUCH : l’écran tactile de la chaudière
L‘époque des boutons et des régulateurs compliqués est révolu, car avec l‘écran tactile du système de régulation ETA, vous effectuez les réglages d‘une manière confortable et en toute simplicité. Les icônes sont explicites. Que vous souhaitiez augmenter ou diminuer la température de chauffage, modifier la période nocturne ou mettre la chaudière en marche réduite pendant les congés, — vous n’avez pas besoin de mode d’emploi pour trouver la bonne icône !
Via l‘écran tactile vous pilotez votre installation de chauffage, mais vous gardez également un œil sur tous les composants raccordés tels que le ballon tampon, l’installation solaire ou le ballon d’ECS.
MEINETA : la plateforme internet gratuite
Si votre chaudière pellet est connectée à Internet, vous pouvez effectuer tous les réglages depuis votre téléphone portable, votre tablette ou votre PC. Vous contrôlez votre chauffage, où que vous soyez ! En vous connectant à www.meinETA.at, vous visualisez l’écran tactile comme si vous étiez devant votre chaudière pellet !
Le silo à pellets doit être rempli, le cendrier doit être vidé, le temps est venu pour la prochaine maintenance de chauffage… Vous n’avez plus à vous soucier de ces détails. meinETA vous envoie un message de rappel gratuitement par courriel.
Assistance rapide
Donnez à votre installateur ou au technicien ETA les droits d’accès à votre compte meinETA. Il peut ainsi se préparer à vous rendre visite. Il se peut même que le technicien n’ait pas à venir sur place, car grâce à meinETA, il peut déjà vous dire par téléphone ce qu’il faut faire pour remettre le chauffage en marche. L’affichage d’état vous renseigne quant aux utilisateurs disposant d’un droit d’accès à la chaudière. Vous décidez toujours qui appartient à votre réseau de partenaires !
Pour tablette, smartphone et PC
meinETA foncti onne sur tous les systèmes d‘exploitation courants tels que iOS ou Androïd. MeinETA est également accessible sur PC au moyen de tout navigateur Internet moderne.
Tout est très simple
Parfait pour votre maison intelligente
La régulati on ETAtouch peut être facilement intégrée dans les systèmes Smart-Home courant ainsi que dans une commande domotique centrale. Le mini serveur du système Loxone procède à un échange de données avec la chaudière via une interface ModbusTCP.
Et l‘interface ETA KNX disponible en option ainsi que quelques clics sans complication suffi sent pour l‘intégration à un système de bus KNX.
Exemple d'interfaces de la régulation individuelle par pièce ETA :
Qu`il s`agisse de sondes pour pièce individuelle Loxone, KNX ou ETA avec ou sans afficheur: Tout peut être contrôlé via ETAtouch.
Elle donne toujours les bons signaux aux contrôleurs de vanne, qui vérifient la quanti té d`eau chaude qu‘il faut pour chaque pièce ou circuit de chauffage.

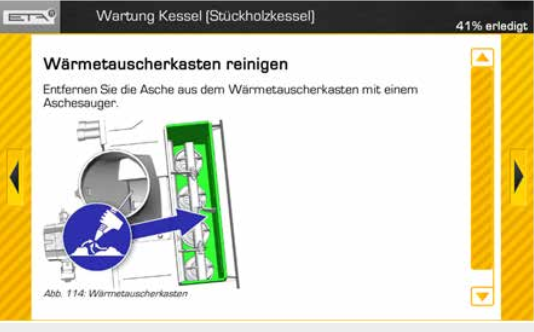

Assistant d‘entretien
Entretenez simplement votre chaudière vous-même: les instructions sur l‘écran tactile de la chaudière vous guident étape par étape pour réaliser le nettoyage annuel.
Tout se règle par l’intermédiaire d’un écran : le standard ETA
Un système de chauffage moderne est seulement efficace quand il est bien régulé. C’est précisément la tâche de l’ETAtouch.
Toutes les fonctions pour les deux circuits de chauffage, la préparation ECS (accumulateur ou échangeur ECS) et l‘installation solaire sont déjà présentes dans la régulation ETAtouch, et ce sans supplément. Toutes les chaudières ETA sont équipées en série d‘une connexion Ethernet. Si vous connectez la chaudière pellet à Internet, vous pouvez piloter tous les composants depuis votre PC, votre tablette ou votre Smartphone.
Régulation de la chaudière pellet et de la combustion*
La modulation de la vitesse de rotation des moteurs permet d‘économiser du courant électrique. La régulation par sonde lambda et du temps d‘allumage augmente l‘efficacité. Tous les composants requis pour le fonctionnement sont surveillés électroniquement.
Gestion de l’accumulateur**
L’accumulateur dispose de trois à cinq sondes pour réguler le générateur de chaleur dans le système et distribuer l’énergie aux différents consommateurs. Avec cinq sondes, les régulations en cascade, la gestion de la qualité des chauffages au bois et la gestion des pics de charge sont prises en charge par le standard ETA.
Préparation ECS*
La préparation ECS s’effectue aussi bien par l’intermédiaire du module ECS ETA, du ballon ECS ou de l’accumulateur combiné. Pour toutes les variantes, nous pouvons piloter les pompes de circulation par un programme de temporisation ou en fonction des conditions climatiques.
Installations solaires**
Nous pouvons réguler un ou deux circuits solaires avec un ou deux ballons, la stratification à travers le module de stratification ETA, et également 2 champs de capteurs ainsi que trois consommateurs.
Deux circuits de chauffage à vannes de mélange contrôlées selon les conditions climatiques**
Ils fonctionnent avec un programme hebdomadaire avec plusieurs plages horaires et des fonctions supplémentaires automatiques et/ou manuelles. En option, le système peut être complété par une sonde d‘ambiance et une commande à distance.
Fonctions supplémentaires du système**
Détection d‘appareils de chauffage externes, comme par exemple des chaudières fioul/gaz, pompes à chaleur et poêles à bois, thermostat simple ou thermostat de température différentielle, demande de chauffage d‘appareils externes, comme par exemple des aérothermes, régulation de réseaux de chaleur avec ou sans vanne mélangeuse et de sous-station, régulation individuelle par pièce.
Coffret de régulation mural pour des extensions d‘installation
Toutes les régulations peuvent être étendues par des coffrets de commutation fixés au mur, avec ou sans écran tactile.
• * Régulation et sondes comprises dans le contenu de livraison standard
• ** Régulation selon la configuration, les sondes sont disponibles comme accessoires
Compréhensible même sans mode d’emploi : les symboles de l’écran tactiles sont univoques. Contrôler l’installation de chauffage devient un jeu d’enfant.
D'Autriche au monde entier
ETA est le spécialiste des installations de chauffage à biomasse, c’est-à-dire à bûches, pellets et bois déchiqueté. Les techniques les plus modernes sont utilisées conjointement aux ressources naturelles en plein développement.
ETA, c'est l'éfficacité
Les techniciens désignent le rendement d’un chauffage par la lettre grecque ?, prononcée « eta ». Les chaudières pellet ETA fournissent plus de chaleur tout en consommant moins de combustible, contribuent à la préservation de l’environnement et représentent une solution pérenne.
Le bois : ancien, mais performant
Le bois est notre combustible le plus ancien et le plus moderne. Entre le feu ouvert dans une caverne et une chaudière pellet moderne à biomasse, une longue histoire s’est inscrite. Au milieu du 20e siècle, le nombre de chauffages au bois a diminué brièvement. Le fioul était devenu le nouveau combustible à la mode. Un court intermède comparé à la longue histoire du bois. Nous savons aujourd’hui que le chauffage aux combustibles fossiles est sans avenir. Ces derniers contribuent au réchauffement de la planète et polluent l’environnement.
Leur approvisionnement n’est pas non plus garanti sur le long terme car non seulement leur quantité diminue, mais ils ne se renouvellent pas et proviennent en partie de régions politiquement instables. En revanche, le bois est une matière première renouvelable, locale et économique, qui ne porte pas préjudice à l’environnement en se consumant. Ce n’est donc pas une surprise si le chauffage au bois connait une croissance fulgurante.
Confort Ultra Performant
Depuis décembre 1998, la société ETA, basée en Haute-Autriche, conçoit et construit une nouvelle génération de chaudières pellet et de chauffage au bois. Ces chaudières pellet recèlent un grand nombre de technologies brevetées et disposent de la technique de régulation la plus moderne : elles sont donc extrêmement simples à utiliser. Le confort et l’efficacité ont fait la renommée des produits d’ETA dans le monde entier. Avec une capacité de production à 25 000 chaudières pellet par an et un taux d’exportation d’environ 80 % dans le monde entier, ETA compte parmi les leaders de la production de chaudières pellet à biomasse.
Vous achetez bien plus qu’une chaudière

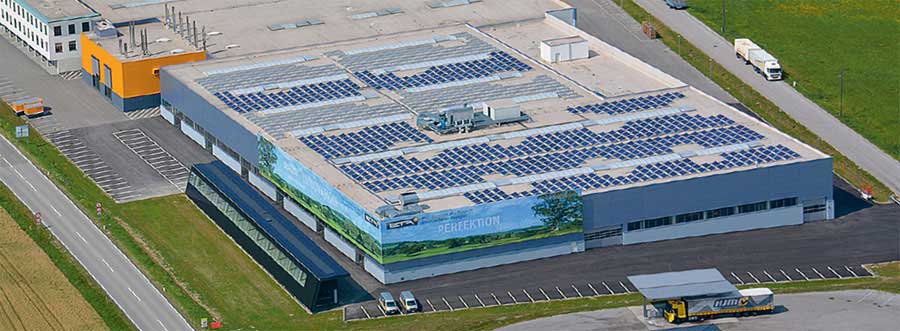

Faire le choix d’une chaudière ETA au bois ou aux granulés de bois, c’est choisir une solution pérenne. Et pas seulement en ce qui concerne le combustible. En producteur responsable, ETA est présent à tous les niveaux. Des emplois stables sont ainsi créés dans la région. Hofkirchen an der Trattnach compte plus de 230 employés qui bénéficient de conditions de travail idéales, notamment d’une cantine d’entreprise, d’ateliers et d’entrepôts bien éclairés, sans oublier une station-service pour véhicules électriques alimentée par l’installation photovoltaïque de l’entreprise. Sa production permet de couvrir les besoins du bâtiment et d’économiser environ 230 t de CO2 par an.
