Brûleur huile/gaz

Aperçu « Brûleur »

Les touches et Brûleur permettent de basculer vers l’aperçu « Brûleur ».
Ce bloc de fonction permet de contrôler l’état d’un brûleur huile/gaz raccordé en complément.

Quand le brûleur est-il mis en marche ?

Le brûleur est mis en marche par la commande uniquement si la chaudière ne peut pas atteindre la puissance de chauffage actuellement requise.

Pour les installations avec ballon tampon :

Le brûleur est mis en marche à partir du moment où la chaudière ne peut pas atteindre la température « Consigne ballon tampon 1 ».

Pour les installations sans ballon tampon :

Le brûleur est mis en marche à partir du moment où la température « Chaudière » actuelle ne peut pas atteindre la température « Cons. chaudière » requise.

Activer ou verrouiller le brûleur

La touche Marche/Arrêt est utilisée pour activer ou verrouiller le brûleur.
Si la touche Marche/Arrêt s’allume en vert, le brûleur est activé et la régulation peut mettre en marche le brûleur si nécessaire.
Si la touche Marche/Arrêt s’allume en rouge, le brûleur est verrouillé et la régulation ne peut pas le mettre en marche.

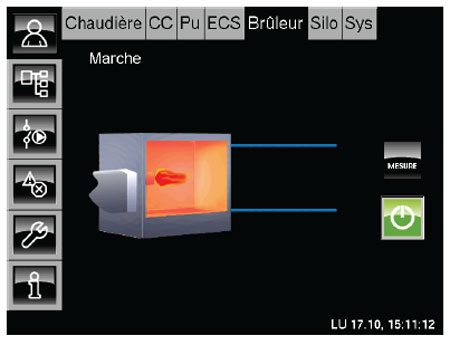

Brûleur activé et en marche

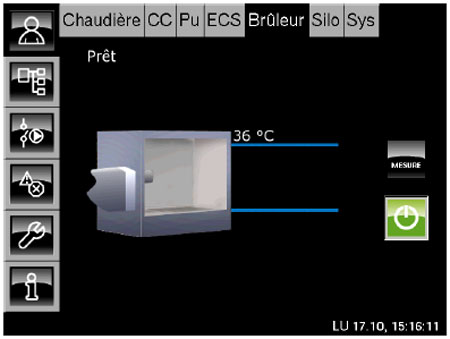

Si la touche Marche/Arrêt s’allume en vert, le brûleur est activé. Si aucune demande n’est effectuée par la régulation, le brûleur se trouve en état Prêt Prêt.
Si le brûleur est mis en marche par la commande, l’état passe alors à Marche Marche et une flamme s’affiche dans le brûleur.

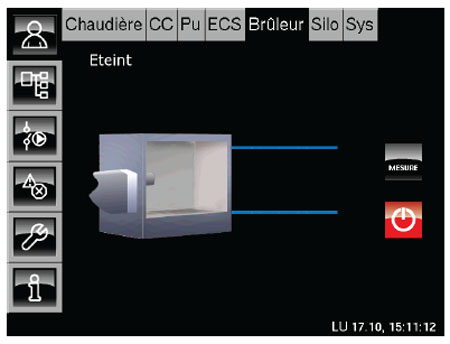

Brûleur verrouillé

La touche Marche/Arrêt s’allume en rouge et le brûleur se trouve en état Eteint Éteint.
Seul le brûleur apparaît dans l’aperçu.

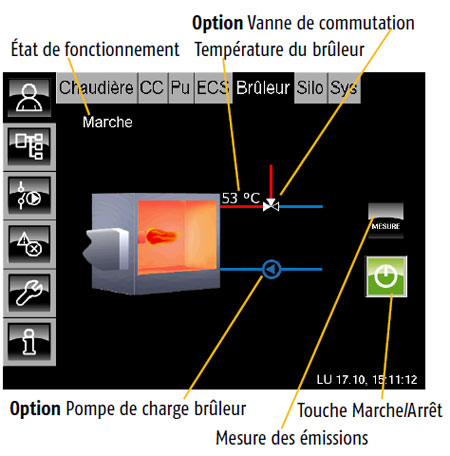

Touche Marche/Arrêt pour le brûleur

Cette touche est utilisée pour activer ou verrouiller le fonctionnement du brûleur.
Vert = brûleur activé
Rouge = brûleur verrouillé

Mesure des émissions

Lorsque vous appuyez sur la touche , le brûleur est mis en marche pour une durée de 30 minutes et les consommateurs (ballon tampon, ballon ECS et circuits de chauffage) sont activés afi n d’évacuer la chaleur.
Le brûleur et les consommateurs repassent ensuite en mode automatique.

Température du brûleur

La température actuelle du brûleur s’affiche uniquement si une pompe de charge brûleur est configurée et si une sonde de température a été montée.

Pompe de charge brûleur

S’affiche uniquement si une pompe de charge brûleur est installée. Si le symbole de la pompe apparaît, la pompe de charge brûleur est en marche.

Vanne de commutation

S’affiche uniquement si une vanne de commutation est installée entre la chaudière et le brûleur.
La ligne rouge signifi e que les consommateurs sont alimentés par ce générateur de chaleur.

Brûleur

Si une fl amme s’affiche dans le brûleur, le brûleur est en marche et fournit de la chaleur.
Si la fl amme n’apparaît pas, le brûleur est désactivé ou verrouillé.

Marche

État de fonctionnement actuel

L’état de fonctionnement actuel du brûleur huile/ gaz est affi ché dans cette ligne. Les états possibles sont énumérés ci-après :

Marche

Le brûleur est activé et en marche. La fl amme apparaît dans l’aperçu.

Prêt

Le brûleur est activé, mais aucune demande n’est effectuée actuellement par la régulation.

Éteint

Le brûleur est verrouillé via la touche Marche/Arrêt et ne peut pas être mis en marche par la régulation.

Mesure

Le brûleur est en marche pendant 30 minutes pour une mesure des émissions.

Défaut

Il existe un défaut sur la sonde de température « Température du brûleur ». Cet état est possible uniquement si une pompe de charge brûleur a été configurée.

Brûleur avec « pompe de charge brûleur »

Le fonctionnement de la pompe de recharge du brûleur n’est que indiqué si sa régulation a été incorporée dans la régulation de l’ETAtouch.

La pompe de charge brûleur est mise en marche dès que la « Température du brûleur » dépasse la température de libération réglable « Libération pompe brûleur ».
Si elle est en marche, le symbole de la pompe de charge brûleur apparaît dans l’aperçu.

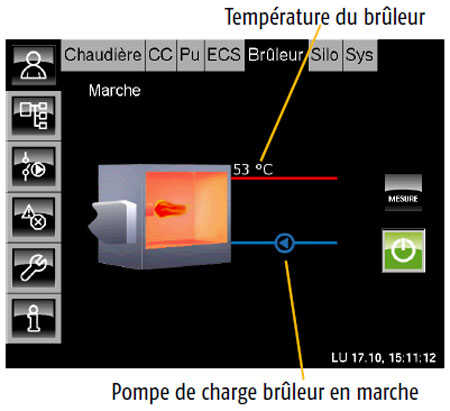

Brûleur avec pompe de charge brûleur en marche

Si le brûleur est en marche, l’aperçu fait apparaître une fl amme dans le brûleur et affiche la température actuelle du brûleur.
Si la pompe de charge brûleur est en marche, le symbole de la pompe apparaît.

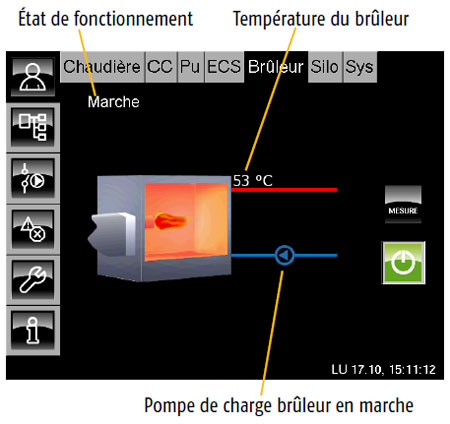

Brûleur avec pompe de charge brûleur en marche

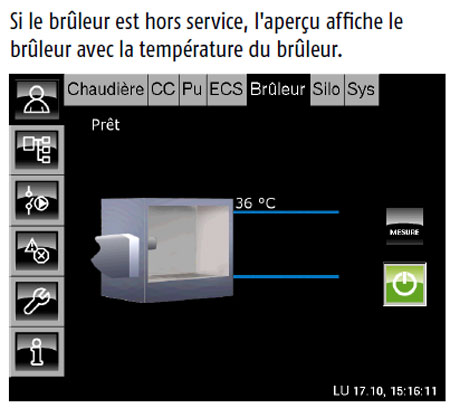

Brûleur avec pompe de charge brûleur hors service

Température « Libération pompe brûleur »

La pompe de charge brûleur se contrôle via la température « Libération pompe brûleur ».

Si la « température actuelle du brûleur » dépasse la température réglable « Libération pompe brûleur », la pompe de charge brûleur est mise en marche.

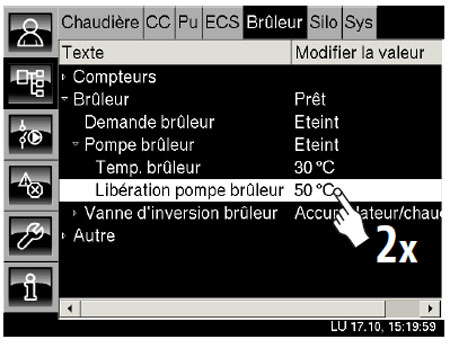

Régler « Libération pompe brûleur »

Pour basculer vers le menu Texte « Brûleur », appuyez sur les touches et Brûleur.
Appuyez sur la ligne [Brûleur] et dans le sousmenu, sélectionnez la ligne [Pompe de charge brûleur].
Appuyez deux fois sur la ligne [Libération pompe brûleur].

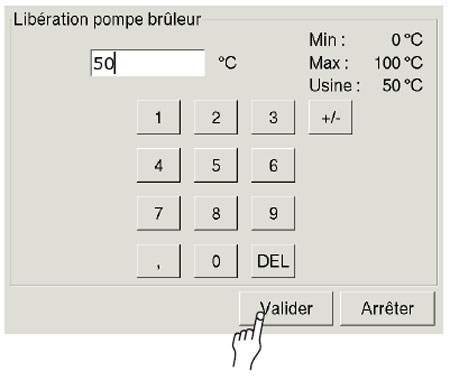

Un écran de réglage s’ouvre :

Entrez la nouvelle température de libération pour la pompe de charge brûleur et confi rmez en appuyant sur Valider.
Le menu Texte « Brûleur » s’affiche.

Pour revenir à l’aperçu « Brûleur », appuyez sur la touche .

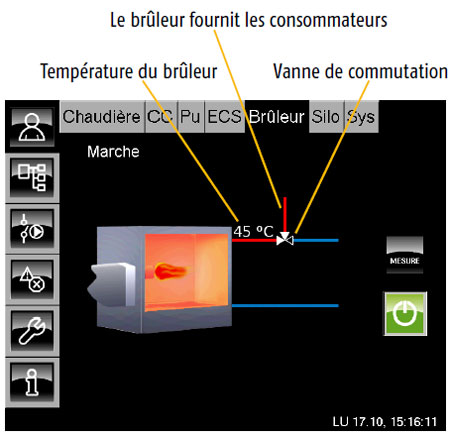

Brûleur avec « vanne de commutation »

Si une vanne de commutation est confi gurée et installée entre la chaudière et le ballon tampon, cette vanne de commutation conduit la chaleur depuis le générateur possédant la température la plus élevée vers les consommateurs.

La commande compare en continu la température du générateur de chaleur prioritaire (chaudière ou ballon tampon), puis la compare à la température actuelle du brûleur.
Dès que la température du brûleur est supérieure à la température de la chaudière ou du ballon tampon, la vanne de commutation conduit la chaleur depuis le brûleur vers les consommateurs.

Dans l’aperçu, le symbole de la vanne de commutation s’affiche et une ligne rouge et une ligne bleue représentent l’alimentation en chaleur actuelle :

Ligne rouge

La ligne rouge signifi e que les consommateurs sont alimentés par ce générateur de chaleur.

Ligne bleue

La ligne bleue signifie que ce générateur de chaleur est arrêté et ne fournit pas de chaleur.

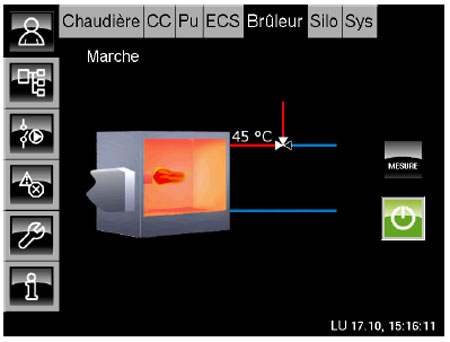

Le brûleur fournit les consommateurs

Si le brûleur est activé (touche allumée en vert) et si la température du brûleur est supérieure à la température de la chaudière ou du ballon tampon, la vanne de commutation conduit la chaleur depuis le brûleur vers les consommateurs.
Dans l’aperçu, la ligne rouge représente l’alimentation en chaleur depuis le brûleur.

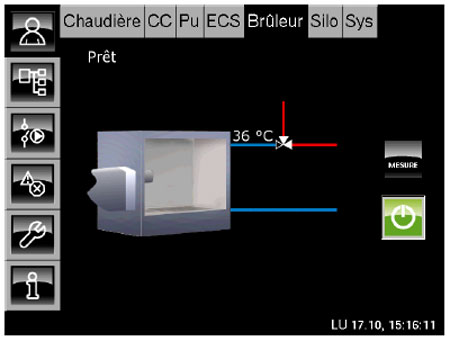

La chaudière ou le ballon tampon fournit les consommateurs

Si la température du brûleur est inférieure à la température de la chaudière ou du ballon tampon, la vanne de commutation verrouille le brûleur.
Les consommateurs sont ensuite alimentés en chaleur par le générateur de chaleur prioritaire (chaudière ou ballon tampon).

Dans l’aperçu, la ligne bleue représente l’alimentation depuis le brûleur.
