Aperçu « Système »

Les touches bouton body et Sys permettent de basculer vers l’aperçu « Système ».
Ce bloc de fonction offre des valeurs communes aux autres blocs de fonction, par ex. : la température extérieure actuellement mesurée.
Mais il est également possible d’activer des fonctions spéciales, comme par ex. un thermostat, des messages de défaut ou l’affi chage de 5 autres températures.

Toutes les modifications dans le bloc de fonction Système doivent être réalisées uniquement par un professionnel.

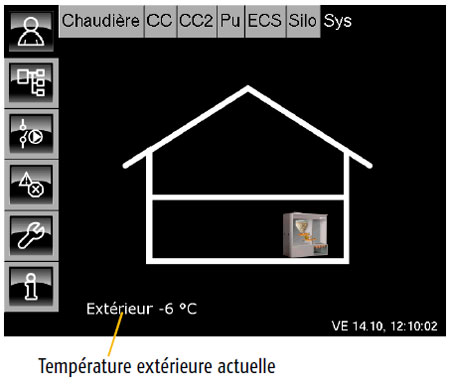

Aperçu système

Ajouter des fonctions spéciales


Si certaines des fonctions spéciales (voir page opposée) sont requises, elles sont ajoutées aux options dans le bloc de fonction Sys.

Pour cela, vous devez appeler la configuration de l’installation et ajouter cette(ces) option(s) dans le bloc de fonction Système.

A partir de la version du logiciel 1.19.0, un assistant est disponible pour la configuration de l’installation. Si la configuration a été créée avec l’assistant, toutes les modifications ne peuvent alors être effectuées qu’avec l’assistant.

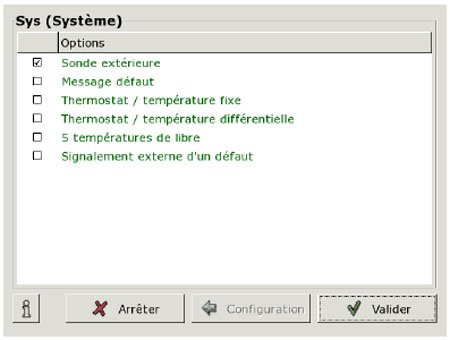

Logiciel système

Un manuel séparé « Assistant de mise en service » est disponible pour la configuration de l’installation avec l’assistant.

Fonctions spéciales dans le bloc de fonction Sys


Message de défaut

Si un défaut survient dans un bloc de fonction de la commande (chaudière, circuit de chauffage, ballon tampon…), une sortie de la platine chaudière est utilisée pour commuter un dispositif de sortie raccordé.
Exemple : un avertisseur lumineux est activé lorsqu’un défaut se produit.

Thermostat de température constante

Une sortie de la platine chaudière est commutée dès qu’une sonde de température affectée dépasse une température réglable. La température et l’état de commutation apparaissent uniquement dans le menu Texte.
Exemple : chaudière supplémentaire dans le système de chauffage. La pompe de cette chaudière est activée dès que la chaudière atteint 60°.

Température différentielle thermostat

Cette fonction spéciale permet de commuter une sortie de la platine lorsque la sonde de température du côté chaud « Thermostat chaud » dépasse une température de « libération » réglable et qu’une « différence thermostatique » vis-à-vis du côté froid « Thermostat froid » est atteinte. Les températures et l’état de commutation apparaissent uniquement dans le menu Texte Sys.

Exemple : un ballon ECS supplémentaire est alimenté par le ballon tampon. Si le ballon tampon a dépassé la température de « Libération » et s’il dépasse la température du ballon ECS d’une valeur correspondant au minimum à la « Différence thermostat », la pompe de charge est activée.

5 températures libres

Il est possible de raccorder jusqu’à 5 sondes de température supplémentaires à la commande.
Les températures apparaissent uniquement dans le menu Texte.

Message de défaut externe

Si un dispositif externe, comme par ex. une chaudière supplémentaire, un aspirateur central, une alimentation en eau, etc., émet un message de défaut, il peut être intégré dans le message de défaut de la commande ETAtouch.

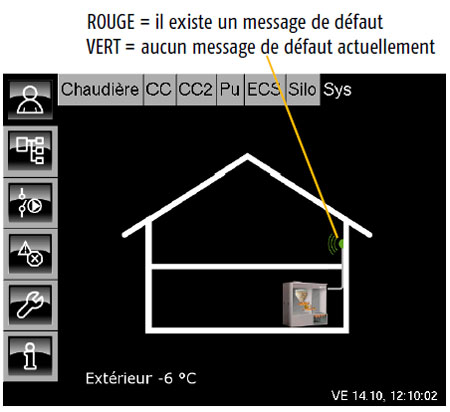

« Message de défaut »

Sys : Un avertisseur lumineux s’affiche dans l’aperçu.
Si cet avertisseur lumineux s’allume en ROUGE, il existe au moins un défaut dans un bloc de fonction.
Si l’avertisseur lumineux s’allume en VERT, il n’existe actuellement aucun défaut.

Respecter la puissance maximale


Ce message de défaut peut également s’afficher avec un avertisseur ou un signal sonore (max. 250 W, 230 V).
Le dispositif à commuter ne doit pas dépasser la puissance maximale des sorties sur les platines. Ces paramètres de puissance sont mentionnés sur les schémas de connexions du manuel de la chaudière.

Message de défaut

« Message de défaut externe »

Sys : Un avertisseur lumineux s’affiche dans l’aperçu.

Si un appareil externe comme par ex. une chaudière supplémentaire, une aspiration centralisée ou une alimentation en eau déclenche un message d’erreur, ce signal est intégré dans la messagerie d’erreur de la chaudière.

Pour pouvoir utiliser la fonction spéciale « Message de défaut externe », « Message de défaut » doit également être sélectionné.

« Température fixe thermostat »

Une sortie de la platine chaudière est commutée lorsque la « Température thermostat » (+Hystérèse) dépasse la « Température fixe » (+Hystérèse).

Dès que la « Température thermostat » est inférieure à la « Température fixe », la sortie est à nouveau désactivée.

Exemple : chaudière supplémentaire dans le système de chauffage.
La pompe de cette chaudière est activée dès que la chaudière atteint 60°.

La température fixe et l’hystérèse sont réglables, voir à cet effet la page suivante.

Les températures et l’état de commutation apparaissent uniquement dans le menu Texte Sys.

Respecter la puissance maximale

Le dispositif à commuter ne doit pas dépasser la puissance maximale des sorties sur les platines.
Ces paramètres de puissance sont mentionnés sur les schémas de connexions du manuel de la chaudière.

Régler la « Température fixe »


Pour basculer vers le menu Texte, appuyez sur les touches Sys et bouton texte.
Appuyez sur la ligne [Temp. fixe thermostat] et dans le sous-menu, appuyez deux fois sur [Température fixe].

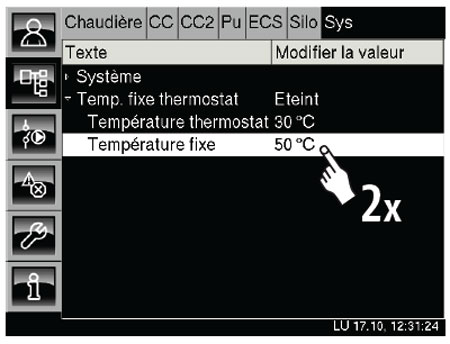

Temperature fixe

Un écran de réglage s’ouvre :

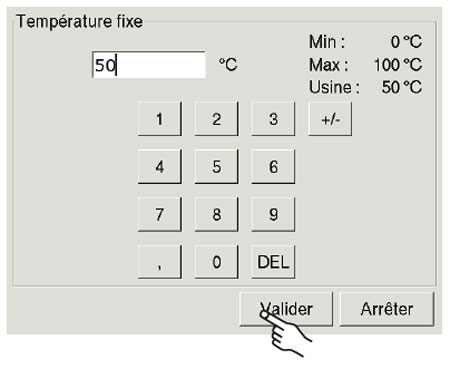

Écran réglage température fixe

Entrez la nouvelle « Température fixe » et confirmez à l’aide de la touche Valider.
Le menu Texte s’affiche à nouveau.

« Température différentielle thermostat »

Cette fonction spéciale permet de commuter une sortie de la platine lorsque la sonde de température du côté chaud « Thermostat chaud » dépasse la température de « libération » et que la « différence thermostatique » (+Hystérèse) réglable vis-à-vis du côté froid « Thermostat froid » est atteinte.
Les températures et l’état de commutation apparaissent uniquement dans le menu Texte Sys.

Exemple :
un ballon ECS supplémentaire est alimenté par le ballon tampon. Si le ballon tampon a dépassé la température de « Libération » et s’il dépasse la température du ballon ECS d’une valeur correspondant au minimum à la « Différence thermostat », la pompe de charge est activée.

Sonde de température « Thermostat chaud »


La sonde « Thermostat chaud » est utilisée pour mesurer la température la plus élevée et doit donc être montée sur le générateur de chaleur.

Sonde de température « Thermostat froid »


La sonde « Thermostat froid » est utilisée pour mesurer la température la plus basse et doit donc être montée sur le consommateur thermique.

Respecter la puissance maximale


Le dispositif à commuter ne doit pas dépasser la puissance maximale des sorties sur les platines.
Ces paramètres de puissance sont mentionnés sur les schémas de connexions du manuel de la chaudière.

Paramètre « Température de libération »


La « Température de libération » défi nit la température minimale que la sonde de température du côté chaud « Thermostat chaud » doit dépasser.
La commande commence alors à mesurer la différence entre les deux sondes « Thermostat chaud » et « Thermostat froid ».

Cette valeur est réglée en usine sur 50 °C.

Modifier la « Température de libération »


Pour basculer vers le menu Texte, appuyez sur les touches Sys et bouton texte.
Appuyez sur la ligne [Temp. diff. thermostat].
Appuyez deux fois sur la ligne [Temp. de libération].

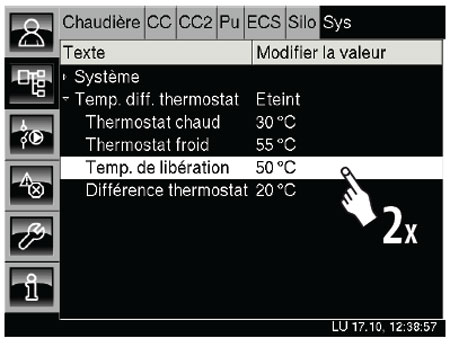

Temperature de libération

Un écran de réglage s’ouvre.

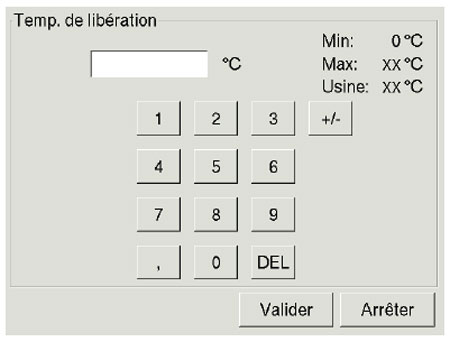

Écran de réglage temperature de libération

Entrez la nouvelle température de libération et confi rmez en appuyant sur Valider.
La touche bouton body permet de revenir à l’aperçu.

Paramètre « Différence thermostat »


La sortie est commutée lorsque le côté chaud dépasse la température de « libération » et également lorsque la « Différence thermostat » (+Hystérèse) vis-à-vis du côté froid est atteinte.

Cette valeur est réglée en usine sur 20°C.

Régler la « Différence thermostat »

Pour basculer vers le menu Texte, appuyez sur les touches Sys et bouton texte.
Appuyez sur la ligne [Temp. diff. thermostat].
Appuyez deux fois sur la ligne [Différence thermostat].

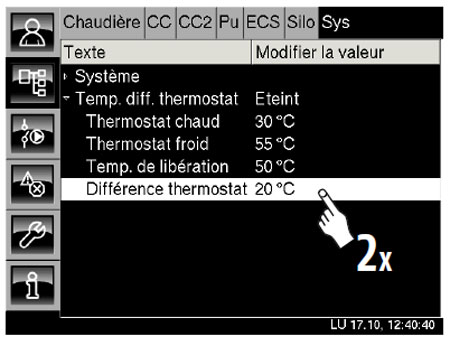

Différence thermostat

Un écran de réglage s’ouvre.

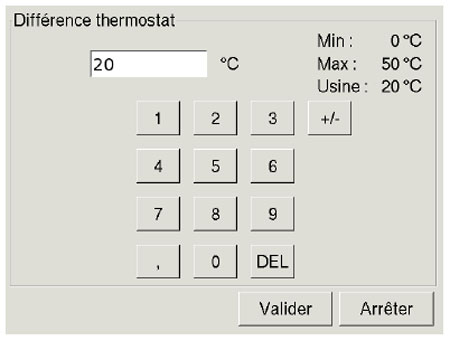

Écran réglage différence thermostat

Entrez la différence thermostat souhaitée et confirmez en appuyant sur Valider.
La touche bouton body permet de revenir à l’aperçu.

« 5 températures libres »

Il est possible de raccorder également jusqu’à 5 sondes de température à la commande. Elles sont présentes uniquement à des fi ns d’affi chage et ne peuvent pas être utilisées pour contrôler une sortie de la platine.

Ces températures supplémentaires apparaissent uniquement dans le menu Texte Sys.

Afficher les températures supplémentaires dans le menu Texte


Avec l’autorisation « Service », appuyez sur les touches Sys et bouton texte pour basculer vers le menu Texte.
Appuyez sur la ligne [Entrées]. Les sondes de températures [Température libre] s’affichent dans le sous-menu.

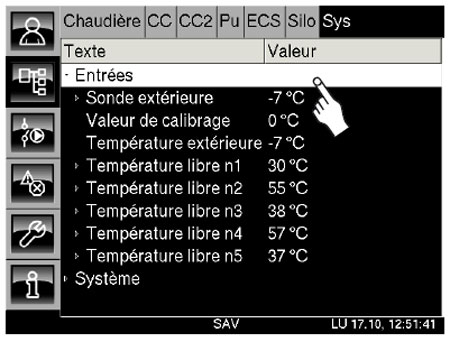

Température supplémentaire

La touche bouton body permet de revenir à l’aperçu du bloc fonctionnel Sys.
