Chaudière à bois déchiqueté et pellets ETA “HACK” 20 à 80 KW


devis
La chaudière à bois déchiqueté/pellets pour les bâtiments privés, publics et agricoles.

Ce modèle est disponible dans les puissances suivantes :

• La chaudière à bois déchiqueté ETA HACK 20 kW
• La chaudière à bois déchiqueté ETA HACK 25 kW
• La chaudière à bois déchiqueté ETA HACK 35 kW
• La chaudière à bois déchiqueté ETA HACK 50 kW
• La chaudière à bois déchiqueté ETA HACK 70 kW
• La chaudière à bois déchiqueté ETA HACK 80 kW

Chaudière à bois déchiqueté/pellets ETA eHACK 20 à 80 kW



Vidéos

Montage de la chaudière miscanthus ETA

Vidéo récolte de miscanthus 1/2

Vidéo récolte de miscanthus 2/2


Tout le monde est gagnant

Faire des économies de chauffage, contribuer au développement de l’économie locale et protéger l’environnement : se chauffer au bois, c’est tout bénéfice. Le bois se régénère naturellement dans les forêts de notre pays, il offre donc une sécurité optimale pendant les temps de crise et est économique. Dans toute l’Europe, la superficie des forêts ne cesse de grandir.

Tandis que le prix des ressources énergétiques fossiles comme le pétrole ou le gaz sont soumises aux fluctuations des marchés internationaux, et que leur cours à long terme va certainement continuer d’augmenter, le prix du bois et des pellets est stable.

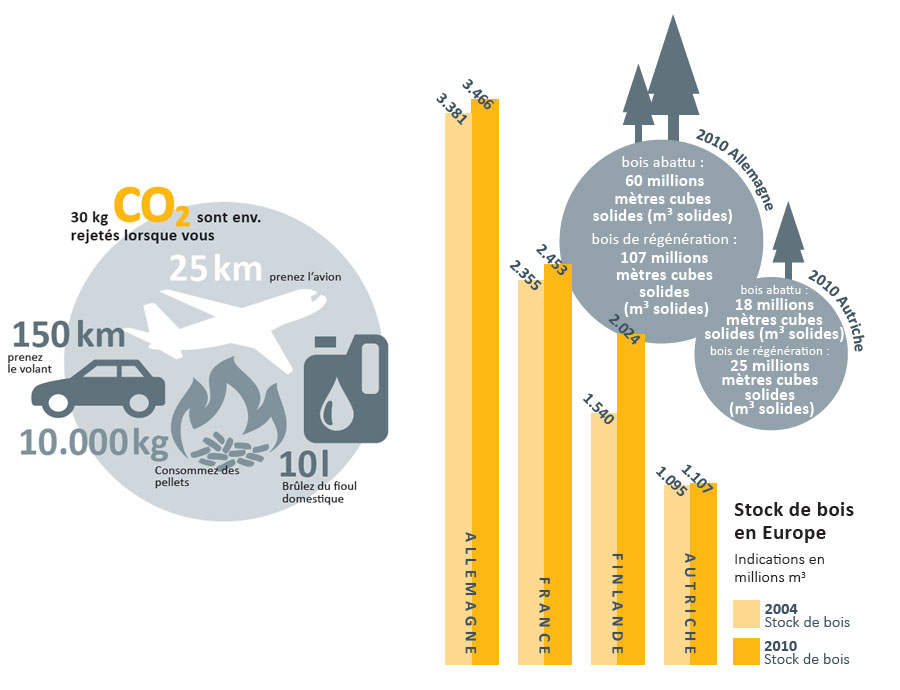

La matière première naturelle offre un bilan neutre en termes de CO2, autrement dit, la combustion ne libère pas plus de CO2 que l’arbre en avait absorbé pendant sa croissance. La même quantité est libérée lorsque l’arbre pourrit en forêt. Chauffer au bois n’a pas d’incidence négative sur notre climat.

Chaudière pellets tout le monde gagnant 01

Chaudière pellets tout le monde gagnant 03

Régulation electronique du chauffage

La chaleur à volonté

La chaudière à bois déchiqueté ETA ne se limite pas à générer de la chaleur, elle assure aussi une répartition optimale de celle-ci par l’intermédiaire du système ETA. La centrale de régulation gère parfaitement la distribution de l’eau chaude pour votre système de chauffage.

La chaudière à bois déchiqueté ETA est équipée d’une régulation électronique pour l’ensemble de l’installati on de chauffage. Que vous souhaitiez intégrer une installation solaire, une installation de préparation d’eau chaude sanitaire ou un ballon tampon avec échangeur d’ECS (eau chaude sanitaire), et que la chaleur soit transmise par des radiateurs ou un chauffage par le sol ou mural, vous êtes aux commandes avec l’écran tactile sur la chaudière, votre ordinateur ou votre smartphone. De simples images permettent de représenter le degré d’efficacité de votre installation solaire ou le niveau de remplissage du ballon tampon.

Pas de chauffage sans ballon tampon !
Le ballon tampon ETA est le partenaire idéal de votre chaudière. Chauffer en automne ou au printemps, ou encore préparer de l’eau chaude sanitaire en été exige souvent moins de chaleur que celle générée par la chaudière. Grâce au ballon tampon, cette chaleur excédentaire est emmagasinée et disponible au besoin. Cela permet d’économiser du combusti ble et de moins solliciter la chaudière en évitant des démarrages à froid à répétition.

L’accumulateur à stratification est aussi le complément idéal d’une installation solaire. En été, il permet de réchauffer continuellement l’eau chaude sanitaire, à l’aide d’un échangeur de chaleur. Par contre, en hiver, les capteurs solaires parviennent rarement à générer les 60 °C nécessaires à la préparation d’ECS. L’eau chaude réchauffée par l’énergie solaire est ensuite recueillie par le chauffage par le sol ou mural. Celui-ci fonctionne principalement à des températures d’eau de chauffage de l’ordre de 30 à 40 °C seulement.

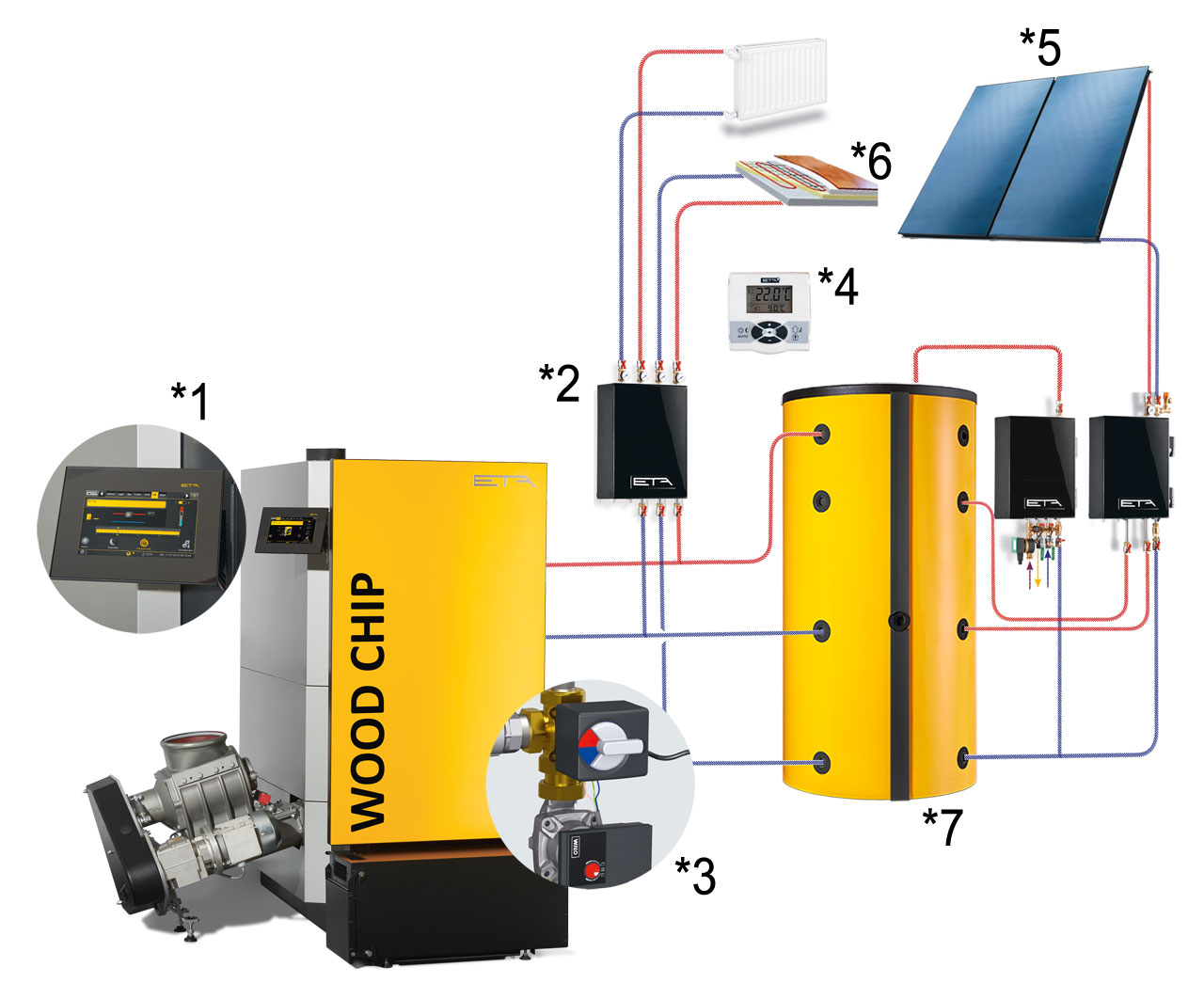

Shéma chaudière à bois déchiqueté/pellets ETA eHACK 20 à 80 kW

*1 Commande à distance au moyen de la plateforme de communication meinETA.
*2 Le module de circuit mélangeur ETA pour 2 circuits mélangés permet d’importants gains de temps et d’argent lors de l’installation car le câblage des sondes, le raccordement des pompes et vannes 3 voies sont déjà réalisés.
*3 Recyclage retour intégré.
*4 Une excellente vue d’ensemble! La sonde d’ambiance ETA affiche les températures ambiante et extérieure et permet de modifier aisément la température ambiance souhaitée.
*5 Pour de peti tes installations solaires, mais avec un grand volume de ballon tampon, ou pour de grandes installations solaires, le module de stratification permet d’augmenter sensiblement la performance de l’installation.
*6 Un accumulateur à stratification ETA est le complément idéal de votre chaudière à bois déchiqueté. Il permet d’emmagasiner la chaleur superfl ue et de la redistribuer en cas de besoin.
*7 L’accumulateur à stratification ETA peut également être équipé d’un échangeur d’ECS ultérieurement, qui chauffe l’eau du réseau grâce à un échangeur de chaleur. Le risque de développement de germes et de bactéries est ainsi réduit au minimum. Grâce à sa forme compacte, son encombrement est nettement réduit. Un kit de bouclage en option garantit une eau chaude immédiatement disponible en cas de longues conduites.

Simple et réglable de partout

Une bonne technique, c’est d’abord une technique conviviale. Pour utiliser les nombreuses fonctions ETAtouch, pas besoin d’être un technicien.

Chaudière pellets - MainETA

Mode sortie, mode de réduction nocturne, réglage congés: on sait toujours sur quel bouton appuyer.


La chaudière se laisse régler par Smartphone, PC ou tablette, voire directement par l’intermédiaire de l’écran tactile.

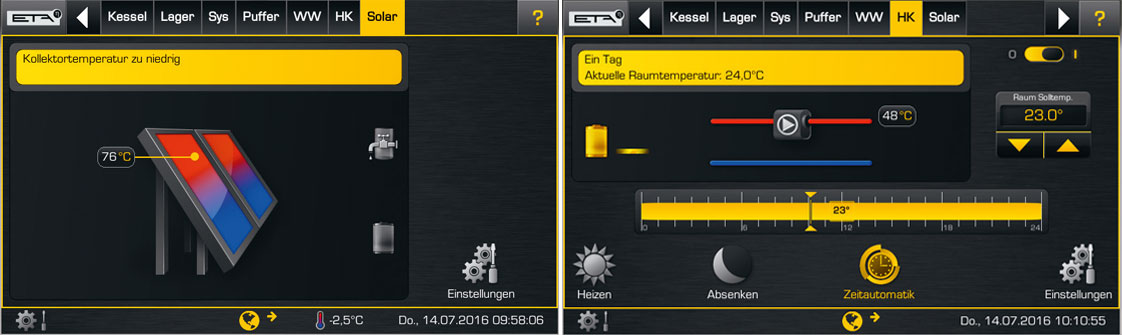

ETAtouch : l’écran tactile de la chaudière

L’ère des boutons et des régulateurs difficiles d’accès est révolue: l’écran tactile de l’ETA eHACK permet d’effectuer les réglages confortablement et en toute simplicité. Les icônes sont simples et conviviales.
Que vous souhaitiez augmenter ou diminuer la température de chauffage, modifier la période nocturne ou mettre la chaudière en marche réduite pendant les congés, vous n’avez pas besoin de mode d’emploi pour trouver la bonne icône!

L’écran tactile permet non seulement de régler la chaudière, mais aussi tous les composants raccordés comme le ballon tampon, le silo à pellets, l’installation solaire ou la préparation d’ECS. Vous savez immédiatement combien il vous reste de granulés de bois ou quelle est l’efficacité de votre installation solaire.

meinETA : la plateforme Internet gratuite

Si votre chaudière est connectée à Internet, vous pouvez effectuer tous les réglages depuis votre téléphone portable, votre tablette ou votre PC. Vous contrôlez votre chauffage, où que vous soyez! En vous connectant à www.meinETA.at, vous visualisez l’écran tactile comme si vous étiez devant votre chaudière!

Le cendrier doit être vidé, le temps est venu pour le prochain entretien de la chaudière… Vous n’avez plus à vous soucier de ces détails. meinETA vous envoie un message de rappel gratuitement par courriel.

Assistance rapide

Donnez à votre installateur ou au technicien ETA les droits d’accès à votre compte meinETA. Il peut ainsi se préparer à vous rendre visite. Il se peut même que le technicien n’ait pas à venir sur place, car grâce à meinETA, il peut déjà vous dire par téléphone ce qu’il faut faire pour remettre le chauffage en marche. L’affichage d’état vous renseigne quant aux utilisateurs disposant d’un droit d’accès à la chaudière. Vous décidez toujours qui appartient à votre réseau de partenaires!

Conditions requises pour l’utilisation de meinETA

Pour pouvoir utiliser meinETA, vous devez disposer d’un accès Internet à haut débit à domicile. L’écran tactile de la chaudière est connecté à Internet avec un câble réseau. Si vous n’avez pas de connexion réseau proche de la chaufferie, vous pouvez utiliser la conduite électrique ETA PowerLine. Elle transmet les données au modem par chaque prise de courant.

Pour tablette, Smartphone et PC

meinETA tourne sur tous les systèmes d’exploitation courants comme iOS ou Android. meinETA peut être chargée sur un PC par l’intermédiaire de n’importe quel navigateur Internet moderne, comme Mozilla Firefox, Safari, Google Chrome ou Internet Explorer 9.

Intégration dans la commande domotique

L’intégration dans une commande domotique du client ainsi que dans un système maître supérieur est possible totalement sans problème. Les services Web RESTful et Modbus/TCP permett ent d’interroger et de modifier des valeurs sans boitier complémentaire coûteux.

Nous sommes là pour vous

Les appareils ETA sont reconnus pour leur qualité irréprochable. Ils disposent de systèmes brevetés et conçus en Autriche, et le montage s’effectue à la maison mère. En cas de panne, le service client ETA est rapidement sur place. Une équipe formée au dépannage et compétente est toujours là pour vous aider.

Tout se règle par l’intermédiaire d’un écran : le standard ETA

Un système de chauffage moderne est seulement efficace quand il est bien régulé. C‘est précisément la tâche de l‘ETAtouch.

Toutes les fonctions pour les deux circuits de chauffage, la préparation ECS (accumulateur ou échangeur ECS) et l‘installation solaire sont déjà présentes dans la régulation ETAtouch, et ce sans supplément. Toutes les chaudières ETA sont équipées en série d‘une connexion Ethernet. Si vous connectez la chaudière à Internet, vous pouvez piloter tous les composants depuis votre PC, votre tablette ou votre Smartphone.

Régulation de la chaudière et de la combustion*

La modulation de la vitesse de rotation des moteurs permet d‘économiser du courant électrique. La régulation par sonde lambda et du temps d‘allumage augmente l‘efficacité. Tous les composants requis pour le fonctionnement sont surveillés électroniquement.

Gestion de l’accumulateur**

L‘accumulateur dispose de trois à cinq sondes pour réguler le générateur de chaleur dans le système et distribuer l‘énergie aux différents consommateurs. Avec cinq sondes, les régulations en cascade, la gestion de la qualité des chauffages au bois et la gestion des pics de charge sont prises en charge par le standard ETA.

Préparation ECS*

La préparation ECS s‘effectue aussi bien par l‘intermédiaire du module ECS ETA, du ballon ECS ou de l‘accumulateur combiné. Pour toutes les variantes, nous pouvons piloter les pompes de circulation par un programme de temporisation ou en fonction des conditions climatiques.

Installations solaires**

Nous pouvons réguler un ou deux circuits solaires avec un ou deux ballons, la stratification à travers le module de stratification ETA, et également 2 champs de capteurs ainsi que trois consommateurs.

Deux circuits de chauffage à vannes de mélange contrôlées selon les conditions climatiques**

Ils fonctionnent avec un programme hebdomadaire avec plusieurs plages horaires et des fonctions supplémentaires automatiques et/ou manuelles. En option, le système peut être complété par une sonde d‘ambiance et une commande à distance.

Fonctions supplémentaires du système

Détection d‘appareils de chauffage externes, comme par exemple des chaudières fioul/gaz, pompes à chaleur et poêles à bois, thermostat simple ou thermostat de température différentielle, demande de chauffage d‘appareils externes, comme par exemple des aérothermes, régulation de réseaux de chaleur avec ou sans vanne mélangeuse et de sous-station, régulati on individuelle par pièce.

Coffret de régulation mural pour des extensions d‘installation

Toutes les régulations peuvent être étendues par des coffrets additionnels fixés au mur, avec ou sans écran tactile.

* Régulation et sondes comprises dans la livraison standard
** Régulation selon la configuration, les sondes sont en accessoires

Chaudière pellet : écran

Compréhensible même sans mode d’emploi: les symboles de l’écran tactiles sont univoques. Contrôler l’installation de chauffage devient un jeu d’enfant.

Performance et flexibilité

Une alimentation d’air idéale est déterminante pour assurer une combustion sûre et performante. La fonction de recyclage des fumée en option garantit une combustion de haute qualité du bois déchiqueté très sec, du miscanthus et des pellets.

Chaudière à bois déchiqueté/pellets ETA eHACK 20 à 80 kW

1 Air primaire à travers la grille rotative à segments pour réguler la puissance.
2 Air secondaire sur deux niveaux pour une combustion complète.
3 Le sas rotatif à chambre unique breveté empêche l’air d’entrer de manière incontrôlée et interdit un éventuel retour de flamme vers le silo
4 La vis sans fin à disque perforé brevetée colmate et rend étanche le passage des cendres entre l’échangeur de chaleur et la chambre de combustion.
5 Le ventilateur assure une dépression dans la chaudière et ainsi l’alimentation de la quantité d’air exacte pour la combustion.
6 Fonction de recyclage des fumées : les canaux sont déjà intégrés dans la chaudière, la motorisation pour l‘activation automatique est disponible en option.
7 Un modérateur de tirage de cheminée est nécessaire lors de l’utilisation de la fonction de recyclage des fumées pour garantir des rapports de tirage optimaux

Alimentation en air ciblée

L’air nécessaire pour la combustion est aspiré dans le foyer par les clapets d’air primaire et secondaire commandés par les informations de la sonde lambda et alimente le feu exactement là où il faut. Ce système garantit une combustion idéale, quel que soit le combustible. Grâce au sas rotatif unichambre, l’air en trop indésirable ne peut pas pénétrer dans le foyer. Ceci assure une combustion contrôlée et complète du bois.

Fonction de recyclage des fumées intégrée

Les installations de bois déchiqueté ETA offrent l’avantage de permettre à l’exploitant d’utiliser du bois déchiqueté de différentes qualités. Ceci ne concerne pas seulement les dimensions. Pour les combustibles très secs comme le bois déchiqueté séché, présentant une teneur en eau (M) mois de 15 %, le miscanthus ou encore les pellets, on utilise la fonction de recyclage des fumées, un élément éprouvé de la construction d’installations industrielles.

Les canaux de recyclage des fumées sont déjà intégrés. Au besoin, un moteur en option régule le volume de fumées restitué à la chambre de combustion. La température de combustion dans les zones de gazéification est ainsi exactement maintenue au niveau de température idéale, soit plus de 800 °C, mais moins de 1 000 °C. Le pouvoir calorifique du combustible est ainsi exploité au mieux. Ce principe contribue à prolonger la durée de vie utile de la chaudière. Des températures de combustion trop élevées pourraient en outre entraîner la formation de scories ou de machefers indésirables.

Points forts du produit

Sas rotatif breveté à chambre unique

Une sécurité unique: avec le sas rotatif à chambre unique étanche, ETA fait figure de précurseur en matière de sécurité. Contrairement aux clapets « coupe-feu » classiques, une position communicante entre foyer et silo à combustible est impossible. Le gaz surchauffé de la chambre de combustion ne peut donc pas pénétrer dans le système d’alimentation en combustible, ce qui exclut tout risque de retour de flamme extrêmement dangereux.

Transport en douceur du combustible: Le dispositif de sas rotatif à chambre unique, développé par ETA et éprouvé depuis de nombreuses années, prend sans problème en charge du bois déchiqueté jusqu’à P31S (anciennement G50). L’énergie nécessaire est moindre, le sas rotatif à chambre unique est entraîné par le même moteur que la vis sans fin d’alimentation.

Dispositif d’arrêt du sas rotatif pour une longue durée de vie: le transport des matériaux se fait toujours dans un rotor grand volume au repos (Ø de 180 mm). Un transport du combustible sans contact avec la lame du rotor garantit un fonctionnement silencieux, sécurisé et entraînant une faible usure. Seuls les morceaux de bois très longs au-dessus du rotor sont coupés facilement par une lame et une contre-lame trempées affûtées. Aussi bien lors du remplissage que du vidage du rotor, la lame n‘a que trés peu de contact avec le combustible.

Info ETA. Principe de fonctionnement du dispositif d’arrêt du sas rotatif
La vis d’extraction alimente la partie supérieure du conduit d’alimentation avec le combustible du silo. Le combustible chute ensuite dans le sas rotatif à chambre unique. Pendant ce temps, le sas reste ouvert vers le haut. Comme elle cesse de tourner pendant le remplissage et ne se remplit à chaque fois que jusqu’à la moitié, le combustible n’est pas découpé en permanence, alors qu’il correspond déjà à la norme. Les surfaces d’étanchéité sont aussi libres de tout dépôt de combustible. Ainsi, le couteau et les surfaces d’étanchéité sont soumis à une usure minimale, garantissant une longue durée de vie utile.

Sas rotatif breveté

Sas rotatifs conventionnels à chambre doubles ou multiples :

• consommation d’énergie élevée, en particulier pour le bois déchiqueté grossier
• blocage de la chaudière par des morceaux de bois trop longs
• usure élevée
• fonctionnement bruyant
• pas de surfaces d’étanchéité

Sas rotatif à chambre doubles ou multiples

Sas rotatif à chambre unique étanche ETA HACK

• faible consommation d’énergie même pour le bois déchiqueté grossier
• découpe des longs morceaux de bois avec les couteaux
• fonctionnement silencieux
• système hautement résistant à l’usure
• grandes surfaces d’étanchéité pour une sécurité optimale contre les retours de flamme

Sas rotatif à chambre unique étanche

Chambre de combustion à technologie intelligente.

Rendement idéal du combustible.
Le combustible de combustible est poussé par le côté sur la grille rotative à segments et brûle de façon contrôlée. La chambre de combustion réfractaire à alimentation d’air ciblée permet une température de combustion élevée et donc un rendement de combustion optimisé du combustible. Lorsque le combustible est intégralement brûlé, la grille rotative à segments pivote complètement à 360°. Les corps étrangers, tels que des clous et/ou des cailloux, tombent alors dans la grande vis d’évacuation des cendres située en dessous.
Le râteau breveté au-dessus de la chambre de combustion élimine désormais les cendres du foyer totalement automatiquement, ce qui accroît l’efficacité de la chaudière encore d’avantage et garantit aussi une température des fumées plus faible.

Chambre de combustion à technologie intelligente

Dispositif anti débordement.
C’est une mesure de sécurité importante qui garantit une quantité optimale de combustible dans la chambre de combustion, sans risque de trop la remplir. Même quand la chaudière est froide après une longue période d’arrêt, ou que du bois humide, difficile à enflammer est utilisé, la chaudière n’est jamais trop remplie de bois, ce qui évite tout risque d’explosion du combustible. Le réglage du lit de braises piloté par capteur garantit toujours la quantité de combustible adéquate. Ceci constitue un atout pour les combustibles alternatifs, tels que les pellets, mais aussi pour le bois déchiqueté très sec.

Dispositif anti débordement

Allumage optimisé pour économiser l’énergie.
La chambre de combustion en pierre réfractaire reste encore assez chaude après un arrêt de flamme de courte durée pour que le combustible nouvellement introduit soit enflammé par la braise résiduelle. L’allumage silencieux ne s’active qu’après des arrêts prolongés de la chaudière. Dès que la sonde lambda et le capteur de température des fumées signalent un allumage réussi, l’allumage s’éteint immédiatement. Cela permet d’économiser de l’énergie!

Sous-pression en toute sécurité

Ventilateur de tirage EC.
Ce ventilateur assure en silence la dépression constante requise dans la chaudière. Grâce à sa technologie de moteur EC spéciale, il travaille très économiquement. De plus, le ventilateur de tirage assure l’alimentation en oxygène de la chambre de combustion et garantit donc une combustion idéale et une exploitation optimale du combustible. La construction très sophistiquée de la chaudière permet au ventilateur de tirage de générer suffisamment de dépression dans la chaudière pour rendre superflu tout ventilateur supplémentaire comme pour les autres systèmes conventionnels. Le capteur de dépression assure une régulation encore plus efficace du ventilateur de tirage. Il mesure alors la dépression dans la chaudière et optimise l’alimentation en air dans la chambre de combustion. Ceci permet de réduire les coûts d’exploitation!

Ventilateur de tirage

Sonde Lambda

Sonde lambda
La sonde lambda est un composant important de la technique de combustion. En combinaison avec la régulation de la combustion ETA, elle détermine le processus et la qualité de la combustion.

C’est maintenant au mélange de jouer. À l’aide de la sonde lambda, le taux de mélange d’alimentation de combustible et d’oxygène est idéalement ajusté respectivement l’un par rapport à l’autre. Quelle que soit la qualité des différents combustibles, le rendement est optimal. Par ailleurs, la sonde détecte aussitôt que l’allumage a réussi. Cela réduit le temps d’allumage et économise du courant et de l’argent.

Écran tactile de 7″ (17,8 cm)

Écran tactile ETA

Un écran tactile capacitif au format 16:9, doté d’une plaque de verre solide et insensible, réagit désormais sans pression également, ce qui facilite ainsi l’utilisati on. Afin de faciliter sa consultation, l’écran dispose désormais d’un dispositif de réglage de l’inclinaison.

Recyclage retour intégré

Recyclage retour intégré

Il garantit un montage rapide, peu encombrant et économique car tous ses composants sont contrôlés et câblés en usine. Un capteur de surveillance de la pression de l’eau est préinstallé et un raccord supplémentaire permet un branchement optimisé du groupe de sécurité.

Séparateur de particules intégrable en option

Un phénomène naturel utilisé intelligemment.
Pourquoi y a-t-il toujours des dépôts de poussière sur l’écran d‘un ordinateur ? Ce phénomène est dû au fait que les particules de poussière, chargées électrostatistiquement, sont attirées par l’écran. ETA exploite cet effet dans son séparateur de particules. Les particules contenues dans les fumées sont mises sous tension et ionisées à l’aide d’une électrode située dans le conduit de fumée. Elles se déposent sur la paroi intérieure du séparateur et ne peuvent plus s’échapper avec les fumées par la cheminée.

Le séparateur de particules est nettoyé complètement et automatiquement pendant l’évacuation des cendres. La poussière est acheminée hors de la chaudière avec les cendres résiduelles dans le cendrier à l’avant.

Comme le séparateur de particules peut être intégré dans l’ eHack, un montage ultérieur ne pose également aucun problème. Il n’est pas non plus nécessaire de prévoir un espace supplémentaire dans la chaufferie.

Grâce à un taux de filtration de 80 à 85 %, le séparateur de particules permet des émissions de poussières très faibles et une consommation de courant moindre, même avec de mauvais combustibles.

Séparateur de particules intégrable

En route pour la chaleur

Du silo à la chambre de combustion en passant par le système de transport : l‘assemblage méticuleux de ces composants de haute qualité assure une fiabilité et un fonctionnement optimal!

Shéma chaudière à bois déchiqueté/pellets ETA eHACK 20 à 80 kW

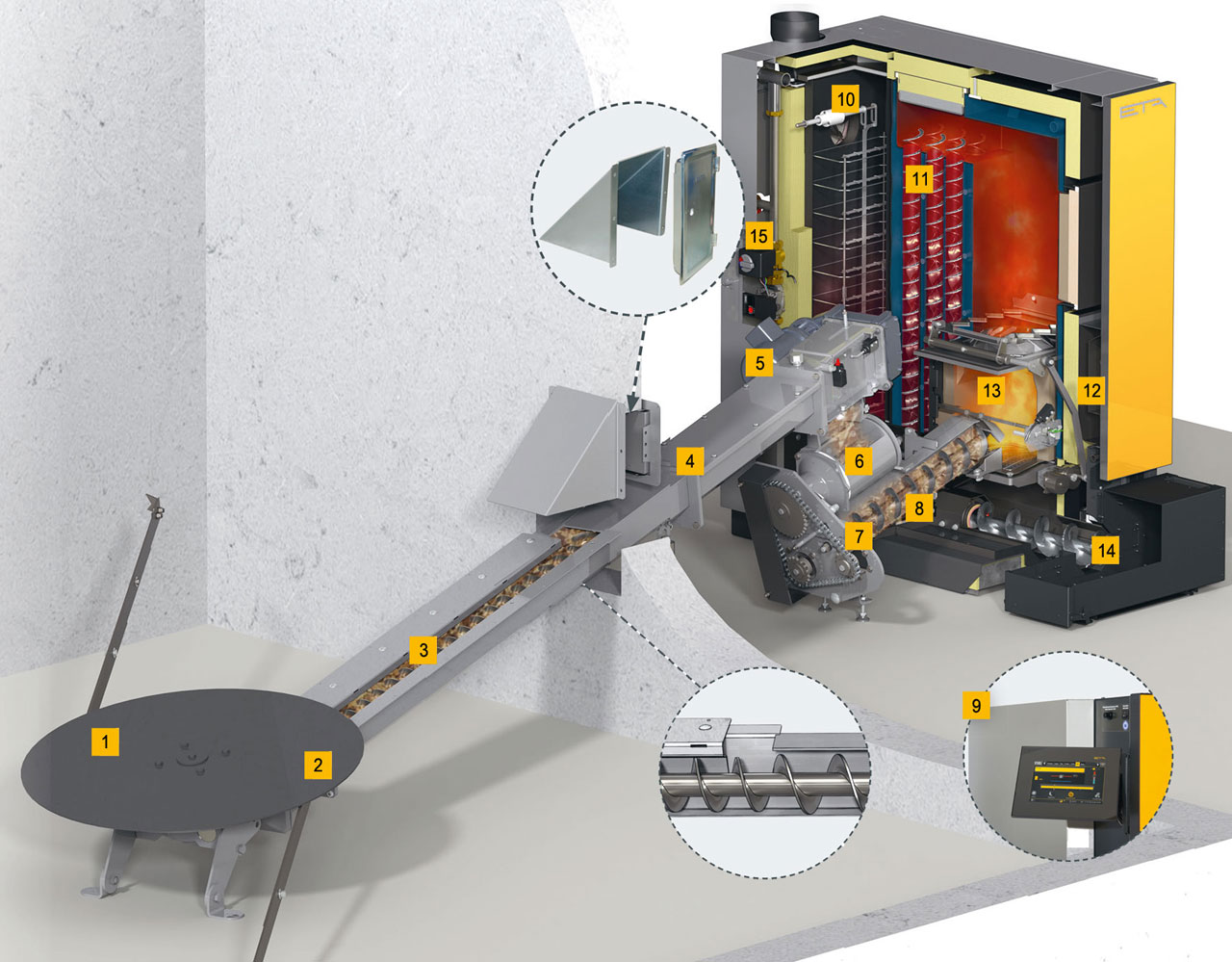

1 Racleur silo: selon la taille du silo de stockage, on peut choisir un racleur de silo d’un diamètre de 1,5 m à 4 m avec ressorts à lames simples ou de 4,5 m à 6,0 m avec bras articulés.

2 Transmission à roue libre: si la vis sans fin est pilotée en sens inverse pour débloquer la vis en cas de bois trop gros dans l’alimentation en combustible, l’articulation découple le disque mélangeur de la vis sans fin et protège ainsi les ressorts à lames.

3 Canal d’auge ouvert: La section généreuse et la géométrie spéciale de l‘auge ainsi que la vis sans fin progressive permet de transporter le bois déchiqueté de grande taille en silence, en entraînant peu d‘usure et en consommant peu d‘énergie.

4 Souplesse des élément modulaires: L‘extraction du combustible peut-être adaptée en fonction de l‘emplacement du silo. Le montage est simple et rapide, les composants n’ont pas besoin d’être découpés ou soudés, car il suffit d‘assembler les éléments avec des prises de forces profilées entraînées par adhérence.

5 Moteurs à réducteurs à pignons droits: Ils permettent d’entraîner tout le système de transport, racleur compris. Grâce au contrôle permanent de l‘intensité, le système reconnaît de suite une forte augmentation de l‘intensité lors du transport du combustible, donc un éventuel blocage. Le système inversera jusqu‘à 3 fois le sens de rotation de la vis sans fin pour débloquer le combustible.

6 Liaison à rotule pour la vis d‘extraction du bois: Cette solution éprouvée facilite le raccordement mécanique à la chaudière. L’inclinaison et l’angle peuvent être ajustés simplement même au dernier moment. Le dispositif d’étanchéité intégré garantit un fonctionnement propre sans dégagement de poussière.

7 Dispositif breveté de sas rotatif à chambre unique: Il garantit une protection optimale contre les retours de flamme et assure ainsi une sécurité des plus élevées. Avec un diamètre de 18 cm, il est doté d’une grande chambre qui ne se remplit qu’à l’arrêt grâce au dispositif d’arrêt automatique du sas rotatif. C’est pourquoi son fonctionnement est particulièrement efficace, économe en énergie et générant une faible usure. Il est entraîné conjointement avec la vis sans fin d’alimentation. Une lame trempée dotée d’une contre-lame assure la découpe des morceaux de combustible trop longs. Les blocages éventuels du système sont ainsi éliminés à la source.

8 Vis sans fin d’alimentation ascendante: Grâce à son grand diamètre, elle transporte sans problème même les morceaux grossiers de bois déchiqueté dans la chambre de combustion.

9 Régulateur tactile à microprocesseurs: il suffit d’effleurer l’écran pour prendre en main tout le menu de contrôle. Si votre chaudière est connectée à Internet, elle vous notifie par courriel lorsque, par exemple, il faut vider le cendrier. En outre, vous pouvez utiliser la plateforme de communication gratuite meinETA avec le réseau partenaire et les mises à jour gratuites par le biais d’une connexion USB.

10 Ventilateur d’aspiration: Ce ventilateur assure en silence la dépression requise dans la chaudière. En outre, il permet de réguler la quantité d’air et garantit ainsi la sécurité de la chaufferie. Contrairement aux systèmes conventionnels, un autre ventilateur est superflu. Cela permet d’économiser de l’énergie!

11 Nettoyage de l’échangeur de chaleur: L’échangeur de chaleur est complètement nettoyé automatiquement par des turbulateurs. Ceci permet d’assurer des rendements élevés en toutes circonstances.

12 Clapets d’air primaire et secondaire: Les deux clapets sont contrôlés par la sonde lambda de sorte à toujours alimenter la chambre de combustion avec la quantité d’air idéale.

13 Chambre de combustion surchauffée: Pour éliminer complètement les cendres de la chambre de combustion, la grille rotative à segments pivote automatiquement selon un angle de 360° pour faire tomber les cendres. Tout dysfonctionnement pouvant résulter de la présence de pierres ou de clous dans les cendres est ainsi éliminé.

14 Évacuation des cendres entièrement automatique dans un cendrier externe: Les cendres sont transportées hors de la chambre de combustion, de l’échangeur de chaleur et du séparateur de particules en option par la vis d’évacuation des cendres vers le cendrier et comprimées. Ce principe garantit de longs intervalles de décendrage et un grand confort.

15 Recyclage retour intégré: Garanti t un montage rapide, peu encombrant et économique.

La propreté garantit une efficacité optimale

Système de décendrage

La chambre de combustion et l’échangeur de chaleur sont nettoyés automatiquement dans le système ETA. Ceci augmente l’efficacité et minimise les dépenses liées à la maintenance de la chaudière. Seul le cendrier doit être vidé. Grâce à la compression des cendres et au grand volume du cendrier, cette intervention est moins fréquente que sur les autres.

Évacuation des cendres automatique: un progrès décisif.
Comme la vis sans fin est plus grande que la vis sans fin d’alimentation, les corps étrangers éventuels comme les pierres ou les clous dans les cendres ne posent aucun problème.
La vis sans fin peut également être tirée tout simplement vers l’avant.

Nettoyage de l’échangeur de chaleur.
Un rendement élevé en permanence. Un mécanisme amorti spécial nettoie les tubulures de l’échangeur de chaleur et fait tomber les cendres par un mouvement par à-coups. Le séparateur de particules intégrable en option utilise aussi ce mécanisme pour son nettoyage. Propre et efficace! Les cendres tombent au fond de la chaudière et sont collectées par le biais d’un mini tiroir, puis transportées par une vis sans fin centrale.

Cendrier: très grand, mais facile à vider.
Les cendres sont transportées automatiquement vers un cendrier extérieur. Les deux vis sans fi n d’évacuation des cendres compriment les cendres et rallongent ainsi l’intervalle de vidage par rapport aux systèmes conventionnels. Le cendrier se transporte de préférence à l’aide d‘un chariot type „diable“. Une tôle de guidage sur le cendrier assure un transport propre, même sur des sols irréguliers. Le couvercle frontal doté d’une fermeture robuste peut être entièrement retiré pour un vidage plus facile. Le cendrier s’adapte ainsi à quasiment toutes les bennes et tous les conteneurs pour le vidage.

Du silo jusqu’à la chaudière

Une bonne chaudière à bois déchiqueté ne nécessite pas d‘interventions et l‘approvisionnement du bois s‘effectue de manière totalement automatique. Le système d’extraction ETA garantit un transport sans accroc et sans blocage même si le bois déchiqueté est grossier.

système d’extraction ETA
La transmission à roue libre permet au moteur de changer de direction pour débloquer la vis sans fin sans faire tourner le racleur de silo dans le mauvais sens.

Broyage des grands morceaux de bois.
La chaudière eHack d’ETA permet aussi de brûler du bois déchiqueté grossier (P31S/G50). Le système d’extraction ETA permet de brûler sans problème des morceaux jusqu’à 15 cm de long. Pour le transport sans blocage depuis le silo jusqu’à la chaudière, des vis progressives spéciales sont utilisées. Pour éviter les bouchons de matières, notamment au niveau de la jonction entre l’auge ouverte du silo et l’auge fermée à l’extérieur, le pas de la vis de transport a été augmenté. Le matériau est ainsi broyé en garantissant un flux silencieux, sans à-coups et économe en énergie.

Aucun arrêt, même quand ça coince!
Si malgré tout, un bouchon de matières se produit, le dispositif de surveillance de l‘intensité détecte immédiatement la présence d’un problème au niveau de la régulation et inverse le sens des vis sans fin jusqu’à ce que le bois circule à nouveau et que l‘alimentation puisse reprendre. Pour éviter d’endommager les ressorts à lames, le racleur ne se déplace pas dans le sens opposé. La transmission à roue libre assure la protection requise: si les vis sans fin tournent, le racleur de silo est automatiquement découplé du moteur.

Une collecte de combustible toujours optimale.
Les racleurs de silo avec des ressorts à lames robustes sont disponibles pour des diamètres de silo de 1,5 à 4m, par pas de cinquante centimètres. Pour les silos de 4 à 6 m, ETA propose la technique des bras flexibles, permettant de renforcer le racleur.

Collecte de combustible
Bras à lames de ressort de 1,5 m à 4,0 m. Technique de bras articulé massif ou double de 4,5 m à 6,0 m

Un système flexible.
Les vis sans fin peuvent être équipées de modules standard jusqu’à une longueur de six mètres, et même par pas de 125 mm. Les pièces ne sont pas soudées ou découpées, mais simplement emboitées les unes dans les autres.

Système flexible

Aucune soudure ni découpage sur le chantier: les pièces du système d’extraction sont simplement emboitées les unes dans les autres.

Remplissage de silo : simple, sûr, propre

Pour chauffer avec du bois déchiqueté, et économiser de l’argent et ses nerfs pour les années à venir, il faut prendre le temps de choisir la solution optimale pour le remplissage du silo.

Barrière de protection pour protéger le racleur silo
Barrière de protection, pour protéger le racleur de silo

Remplissage au niveau du sol

Cette forme de stockage est classique dans les fermes et les entreprises artisanales. Elle constitue la forme la plus économique et la plus simple pour stocker du bois déchiqueté. Si l’on dispose d’un chargeur déverseur frontal ou tracteur avec godet, on peut les utiliser à bon escient. Le travail et le temps nécessaires pour le remplissage sont réduits au minimum. Avec des unités de transport de grands volumes comme une benne basculante ou une benne à fond mouvant, le combustible est directement déchargé sur le système d‘extraction. Les systèmes d’extraction ETA autorisent des hauteurs de déversement extrêmes. Avec un chargeur frontal ou télescopique, le bois déchiqueté est encore plus poussé.

Astuce ETA: barrière de protection

Elle protège le racleur de tout choc involontaire pendant le remplissage.

Déversement dans un silo enterré

Pour permettre également un remplissage optimal pour le bois déchiqueté avec stockage entérré, la trémie doit être suffisamment grande. Elle doit s’étendre sur tout le diamètre du silo et présenter une largeur de 2 m. Avec ce système, le diamètre du silo peut atteindre jusqu’à 6 m. Pour éviter la formation de voûte, le diamètre du racleur ne doit jamais être inférieur au diamètre du silo. En cas de construction d’un silo neuf, on peut choisir l‘option d‘un volume cylindrique en béton. C’est particulièrement économique.

Déversement dans un silo

Solutions spéciales polyvalentes

Grâce à notre système modulaire, nous sommes en mesure de fabriquer un système d’extraction techniquement parfait pour presque toutes les situations, avec un excellent rapport qualité-prix. Avec ETA, il est possible de réaliser entre autres deux racleurs silos pour une chaudière, ou un racleur silo pour deux chaudières. Nous proposons également des vis sans fin pendulaires pour les silos de combustible utilisés dans les menuiseries. Nous fabriquons des vis de reprise afin de surmonter les différences de niveau, les changements de direction et les problèmes de distances jusqu’à 6 m. L‘inclinaison de ces vis ne doit pas dépasser 30°. Nous utilisons également des vis de reprise pour le raccordement à des systèmes d’extraction du silo existants.

Vis de remplissage pour Sous-Sol

Cette solution est idéale si vous souhaitez exploiter des locaux existants ou si votre installation de bois déchiqueté se trouve directement au sous-sol. Pour s’adapter aux configurati ons existantes, les vis de remplissage de la trémie peuvent être montées en diagonale par rapport à l’axe du local ou orientées vers le haut, et sont également réglables en continu jusqu’à maxi. 45°. Le diamètre du racleur de silo peut atteindre jusqu’à 6 m. Si la hauteur du local est inférieure à la moitié du diamètre du racleur, nous recommandons d’utiliser deux vis sans fin pour atteindre un niveau de remplissage optimal.

Si la situation du bâtiment ne permet pas d’utiliser une trémie de bennage ou si l’accès pour la livraison du bois déchiqueté est difficile, l’installation de tubulures de remplissage pour le bois déchiqueté livré par soufflage reste une alternative réalisable. De plus, cett e solution est généralement utilisée pour chauffer uniquement aux granulés de bois.

Vis de remplissage de silo

Extra ETA: la sécurité avant tout

Toutes les auges ouvertes de remplissage disposent d’une grille de protection. Non seulement, elles protègent des accidents lorsque la vis sans fin est en marche, mais assurent également une fluidité lors du déversement du bois déchiqueté grâce au moteur vibrant qui élimine les bouchons.

Vis sans fin verti cale et centrifugeuse pour les silos de grande hauteur

Cette solution est adaptée au bois déchiqueté avec peu de particules fines, mais pas aux pellets. Elles sont utilisées pour les silos de grande hauteur, p. ex. lorsque la chaufferie est intégrée dans des bâtiments de grandes hauteurs ou que la surface disponible au sol est faible. La vis d‘alimentation verticale permet de transporter le bois déchiqueté jusqu’à 8 m de haut. Pour que la centrifugeuse puisse rejeter le bois déchiqueté à distance et le répartir idéalement dans le silo, il faut que la teneur en particules fines soit faible.

Vis sans ?n verticale et centrifugeuse pour silo

Du silo jusqu’à la chaudière

Comment organiser mon local de stockage? Comment garantir un transport sans problème du combustible depuis le silo jusqu’à la chaudière? Avec les systèmes ETA, vous disposez d’une solution adaptée à tous les cas de figure.

Un racleur pour tous les cas.

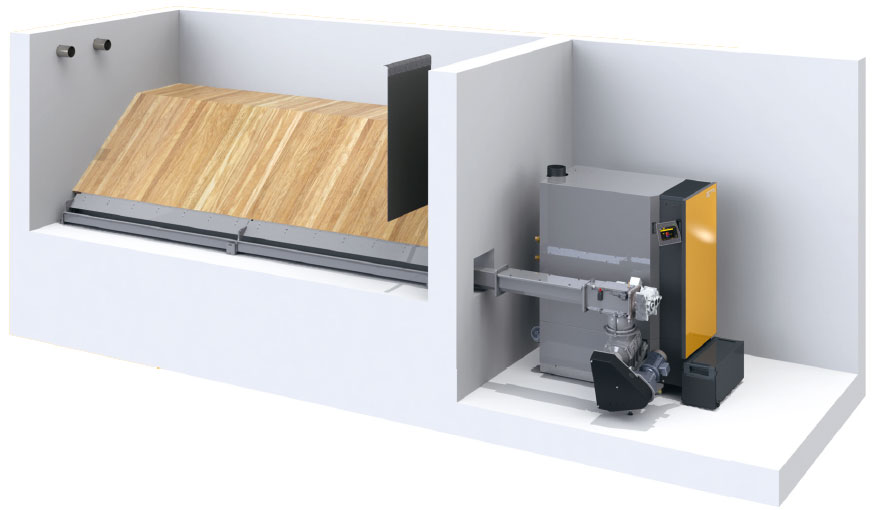

Le racleur ETA s’adapte à toutes les configurations de site. Idéalement, la hauteur entre le local de stockage et le local de chauffage doit être différente pour que le racleur travaille à niveau. Avec ETA, on peut toutefois aussi envisager un processus de transport incliné vers l’arrière entre le silo et la chaudière. En effet, les pieds du support de racleur sont réglables en hauteur. On peut ainsi ajuster au millimètre l’inclinaison du système de convoyage.

Conseil ETA
Pour une extraction horizontale, la différence de hauteur suivante entre le silo et le local de chauffage est nécessaire:
• Pour une chaudière eHACK jusqu’à 80 kW : H = 690 mm

Du silo à la chaudière 02

Info ETA
consignes de conception pour un silo de bois déchiqueté:
• Les racleurs de silo sont conçus pour une hauteur de déversement de 5 mètres.
• La vis sans fin de l’auge entre la sortie du silo et la chaudière ne doit pas dépasser 6 m (L) de long.

Du silo à la chaudière 02

Avec ou sans plancher incliné?
Sans plancher incliné, le montage du racleur de silo est plus avantageux. On peut s’attendre en toute confiance à un fonctionnement sans problème et silencieux. À vrai dire, une petite partie du silo ne peut pas se vider totalement automatiquement. L’espace mort est simplement rempli d’une charge de bois déchiqueté très sec lors du premier remplissage. Lorsqu’on opte pour un plancher incliné, la quantité restante de bois déchiqueté dans le silo est moindre.

Du silo à la chaudière 03

La solution pour les chaudières à pellets

S’il y a peu de place pour un silo à bois déchiqueté, les pellets sont la solution idéale, car la densité énergétique des pellets est jusqu’à quatre fois supérieure à celle du bois déchiqueté. On a ainsi besoin d’un quart de l’espace de stockage pour la même capacité de chauffage.

Consignes de conception pour un silo à pellets avec racleur silo

• Les pellets sont beaucoup plus lourds que le bois déchiqueté. Pour les silos à racleur, la hauteur de déversement maximale avec des pellets est de 2 m seulement.
• Pour éviter le broyage des pellets, il faut utiliser uniquement des racleurs dotés de ressorts à lames d’un diamètre maxi. de 4 mètres et l’angle d’inclinaison ne doit pas dépasser 12°.
• Une tôle de protecti on spéciale pour granulés de bois est requise pour la vis en auge ouverte du silo.
• La vis sans fin de l’auge entre la sortie du silo et la chaudière ne doit pas dépasser 1,5 m de long.

Celui qui veut uniquement uti liser des pellets pour sa chaudière…

… devrait utiliser pour le transport du combustible les vis sans fin d’extraction spécialement développées par ETA pour les pellets. La hauteur de déversement du combustible est significativement plus élevée grâce à la vis d’extraction ETA.

Pellets

Les faits en chiff res

Une installation avec une charge calorifique de 45 kW consomme chaque année 15 tonnes de pellets environ, ce qui représente un volume de 23 mètres cubes apparents.
Avec un remplissage annuel, un silo d’un volume de 30 m³ seulement suffit, réserves comprises. Avec une hauteur de déversement de 4,5 m, une surface de stockage de seulement 2 x 5 m suffit.

Consignes de conception pour un silo à pellets avec vis d’extraction:

• La vis en auge ouverte du local de stockage ne doit pas dépasser six mètres de long, la longueur totale des vis en auges ouvertes et fermées doit être de huit mètres au maximum.
• En prenant en considération la statique de la structure du silo, la hauteur de déversement sur les vis sans fin peut atteindre six mètres.

Planification Silo

D’Autriche au monde entier

ETA est le spécialiste des installations de chauffage à biomasse, c’est-à-dire à bûches, pellets et bois déchiqueté. Les techniques les plus modernes sont utilisées conjointement aux ressources naturelles en plein développement.

Chaudière pellet : usine ETA

ETA, c’est l’efficacité

Les techniciens désignent le rendement d’un chauffage par la lettre grecque ?, prononcée « eta ». Les chaudières ETA fournissent plus de chaleur tout en consommant moins de combustible, contribuent à la préservation de l’environnement et représentent une solution pérenne.

Chaudière pellet : usine ETA 02

Le bois : ancien, mais performant

Le bois est notre combustible le plus ancien et le plus moderne. Entre le feu ouvert dans une caverne et une chaudière moderne à biomasse, une longue histoire s’est écrite. Au milieu du 20e siècle, le nombre de chauffages au bois a diminué brièvement. Le fioul était devenu le nouveau combustible à la mode. Un court intermède comparé à la longue histoire du bois. Nous savons aujourd‘hui que le chauffage aux combustibles fossiles est sans avenir. Ces derniers contribuent au réchauffement de la planète et polluent l‘environnement.
Leur approvisionnement n‘est pas non plus garanti sur le long terme car non seulement leur quantité diminue, mais ils ne se renouvellent pas et proviennent en partie de régions politiquement instables. En revanche, le bois est une matière première renouvelable, locale et économique, qui ne porte pas préjudice à l‘environnement en se consumant. Ce n‘est donc pas une surprise si le chauffage au bois connait une croissance fulgurante.

Confort ultra performant

Depuis décembre 1998, la société ETA, basée en Haute-Autriche, conçoit et construit une nouvelle génération de chaudières de chauffage au bois. Ces chaudières recèlent un grand nombre de technologies brevetées et disposent de la technique de régulation la plus moderne, elles sont donc extrêmement simples à utiliser. Le confort et l‘efficacité ont fait la renommée des produits d‘ETA dans le monde entier. Avec une production capacité de 20 000 chaudières par an et un taux d‘exportation d‘environ 80 % dans le monde entier, ETA compte parmi les leaders de la production de chaudières à biomasse.

Chaudière pellets ETA construction

Vous achetez bien plus qu’une chaudière

Faire le choix d‘une chaudière ETA au bois ou aux granulés de bois, c‘est choisir une solution pérenne. Et pas seulement en ce qui concerne le combustible. En producteur responsable, ETA est présent à tous les niveaux. Des emplois stables sont ainsi créés dans la région. L‘usine à Hofkirchen an der Trattnach compte plus de 200 employés qui bénéficient de conditions de travail idéales, notamment d‘une cantine d‘entreprise, d‘ateliers et d‘entrepôts bien éclairés, sans oublier une station-service pour véhicules électriques alimentée par l‘installation photovoltaïque de l‘entreprise. Sa production permet de couvrir les besoins du bâtiment et d‘économiser environ 230 t de CO2 par an.

Données techniques

La chaudière à bois déchiqueté ETA 20 à 45 kW

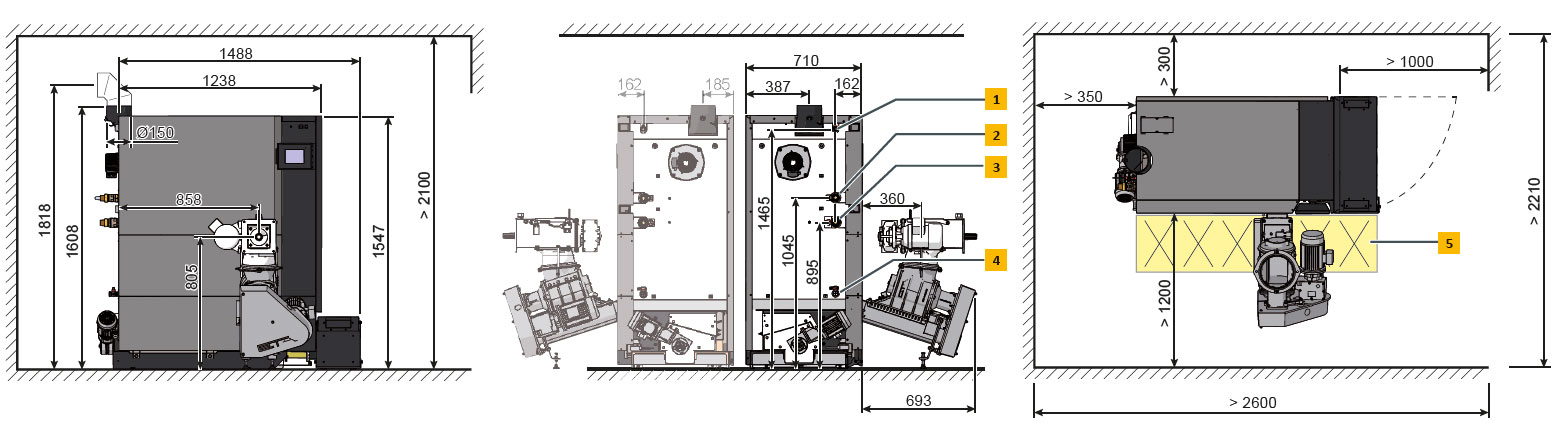

Chaudière à bois déchiqueté/pellets ETA eHACK 20 à 45 kW plan technique

1 Raccord de la soupape de sécurité, du manomètre et du purgeur, à filetage intérieur R1/2“
2 Départ, R5/4″
3 Retour, R5/4″
4 Robinet de remplissage et de vidange
5 Zone de maintenance à laisser dégagée

La chaudière peut être livrée au choix avec l’alimentation en bois déchiqueté installée à gauche ou à droite.

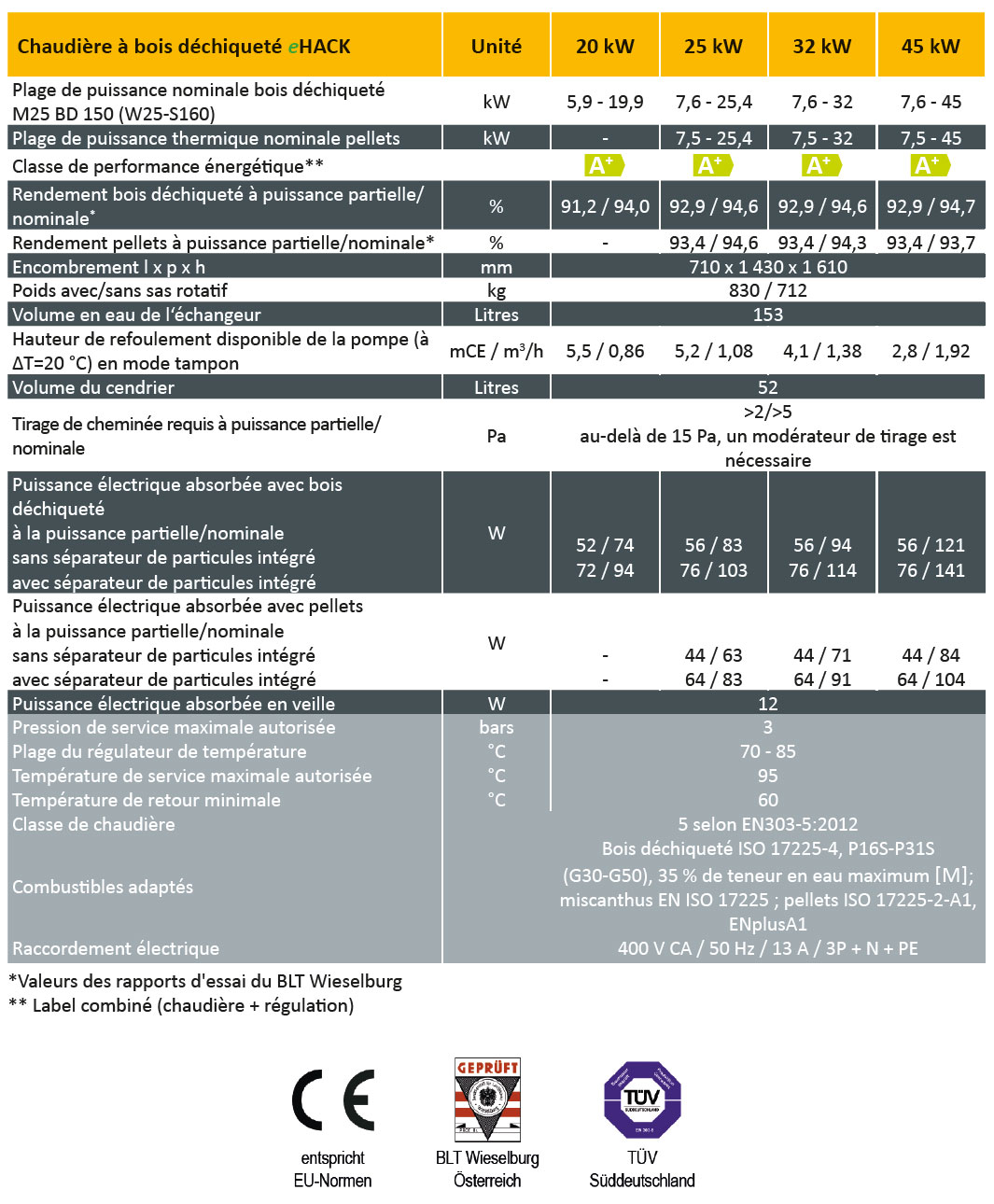

Chaudière à bois déchiqueté/pellets ETA eHACK 20 à 45 kW donnée technique

La chaudière à bois déchiqueté ETA 50 à 80 kW

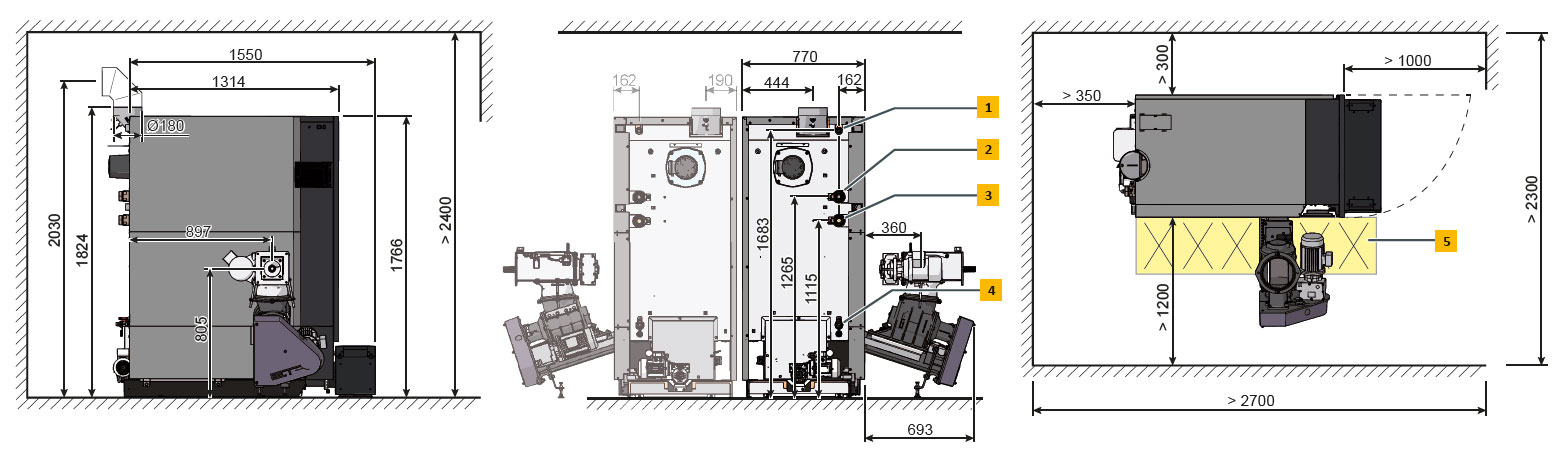

Chaudière à bois déchiqueté/pellets ETA eHACK 50 à 80 kW plan technique

1 Raccord de la soupape de sécurité, du manomètre et du purgeur, à filetage intérieur R3/4″
2 Sonde de départ, R 6/4″
3 Sonde de retour, R 6/4″
4 Robinet de remplissage et de vidange
5 Zone de maintenance à laisser dégagée

La chaudière peut être livrée au choix avec l’alimentation en bois déchiqueté installée à gauche ou à droite.

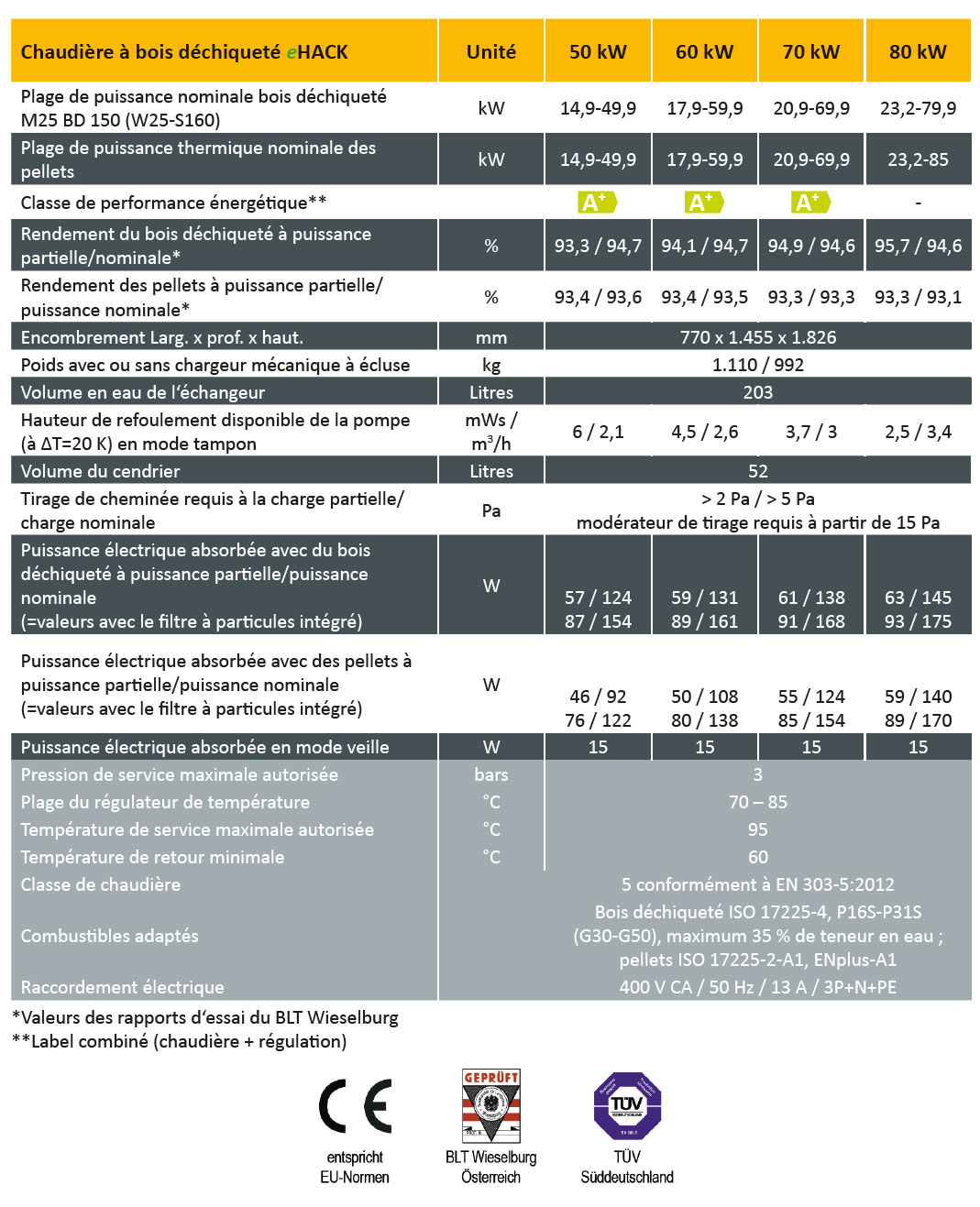

Chaudière à bois déchiqueté/pellets ETA eHACK 50 à 80 kW donnée technique





Formulaire de demande de devis


Afin d'obtenir un prix détaillé sur mesure, remplissez correctement tous les champs du formulaire, nous vous répondrons dans les plus brefs délais.



Votre nom *

Votre téléphone *

Votre email *

Votre adresse (rue et numéro)

Votre ville et code postal

Votre message
