Demande de chauffage externe

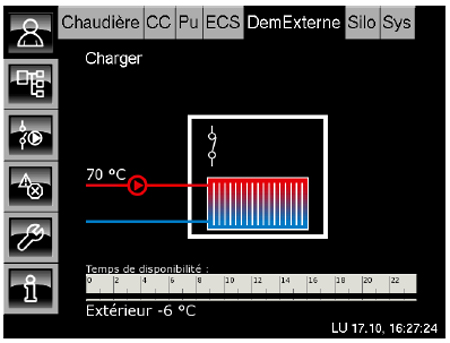

Aperçu « Demande de chauffage externe »

Les touches et DemExterne permettent de basculer vers l’aperçu « DemExterne ». Ce bloc de fonction permet à une régulation externe de demander de la chaleur à l’installation de chauffage.

Pour chaque jour de la semaine, il est possible de configurer 3 fenêtres horaires à des températures différentes pour le consommateur externe.
Dans ces fenêtres, le consommateur externe peut demander de la chaleur au système de chauffage.

Il est également possible de fixer le niveau de la température ou une puissance à l’aide d’un signal analogique (0-10 V ou 4-20 mA) uniquement avec une chaudière à bois déchiqueté. Aucune horloge ne peut être confi gurée pour les paramètres de température et de puissance.

Fonction « Demande de chauffage externe » avec horloge

La température requise par le consommateur est réglée dans la fenêtre horaire de l’horloge. Le consommateur peut demander de la chaleur à la chaudière uniquement pendant la fenêtre horaire configurée. La chaleur est fournie au consommateur à l’aide d’une pompe externe.

Si le ballon tampon et/ou la chaudière sont plus froids que la température demandée, ils sont mis en marche. La pompe externe n’est activée pour fournir de la chaleur que si la température de l’installation de chauffage est supérieure à la « température de libération » réglée.

Fonction « Demande de chauffage externe » avec paramètres de température et de puissance externes

Possible uniquement avec une chaudière à bois déchiqueté. La demande s’effectue via un signal analogique (0-10 V ou 4-20 mA). Aucune horloge n’est disponible dans la régulation pour ce mode de fonctionnement.

Si le ballon tampon et/ou la chaudière sont plus froids que la température demandée, ils sont mis en marche. La pompe externe n’est activée pour fournir de la chaleur que si la température de l’installation de chauffage est supérieure à la « température de libération » réglée.

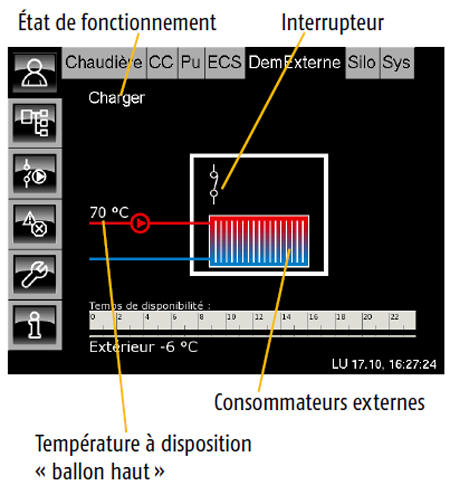

Le consommateur externe est approvisionné en chaleur

L’interrupteur dans l’aperçu est fermé. La température réglée dans la fenêtre horaire et le symbole de la pompe sont affichés.

Le consommateur externe ne demande pas de chaleur

L’interrupteur dans l’aperçu est ouvert. Le consommateur externe est représenté en bleu

Consommateur externe

Ce symbole représente le consommateur externe. Si la partie supérieure apparaît en rouge, le consommateur est actuellement approvisionné en chaleur.
Si le consommateur reste constamment en bleu, aucune chaleur n’est fournie au consommateur.

Rouge = consommateur est alimenté
Bleu = consommateur n’est pas alimenté

Horloge

Pour chaque jour de la semaine, il est possible de configurer 3 fenêtres horaires à des températures différentes pour le consommateur externe à l’aide de l’horloge.
Dans cette fenêtre, le consommateur externe peut demander de la chaleur au système de chauffage.

La chaleur est fournie

Si la chaleur est fournie au consommateur externe, une pompe rouge s’affi che avec la température réglée.

Interrupteur

Permet d’indiquer si le consommateur externe demande actuellement de la chaleur au système de chauffage.

Si le contact est fermé, une demande est effectuée par le consommateur externe.
Si l’interrupteur est ouvert, aucune demande n’est actuellement effectuée et aucune chaleur n’est fournie.

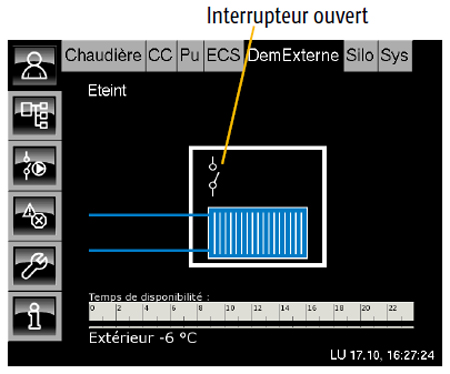

Interrupteur ouvert
Interupteur fermé

Charger État de fonctionnement actuel

L’état de fonctionnement actuel de la demande de chauffage externe est affi ché dans cette ligne. Les états possibles sont énumérés ci-après :

Éteint

Aucune demande n’est actuellement effectuée par le consommateur externe.

En demande

Le consommateur externe demande de la chaleur à l’installation de chauffage.

Charger

Le consommateur externe est approvisionné en chaleur par l’installation de chauffage.

Ralentissement

Le consommateur externe s’est arrêté. La pompe continue à fonctionner au ralenti selon la durée réglable « Ralentissement ».

Arrêt horloge

Aucune demande n’est effectuée, mais l’heure actuelle se situe en dehors d’une fenêtre horaire configurée.

Dissiper

La pompe a été mise en marche en raison d’une température trop élevée de la chaudière, afi n de refroidir la chaudière.

Antigel

La température extérieure actuelle est inférieure à la température « Protection antigel » réglée.
Aucune demande n’est effectuée par le consommateur externe.

Configurer les fenêtres horaires pour la demande de chauffage

Pour chaque jour de la semaine, il est possible de configurer 3 fenêtres horaires à des températures différentes pour le consommateur externe à l’aide de l’horloge.
Dans cette fenêtre, le consommateur externe peut demander de la chaleur au système de chauffage.

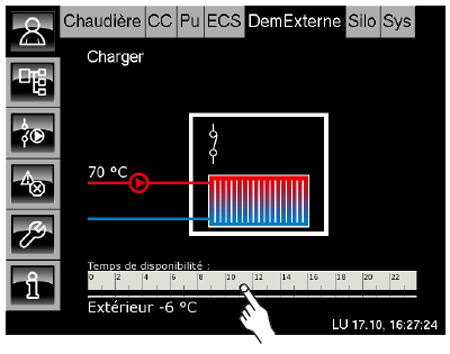

Dans l’aperçu, appuyez sur l’horloge.

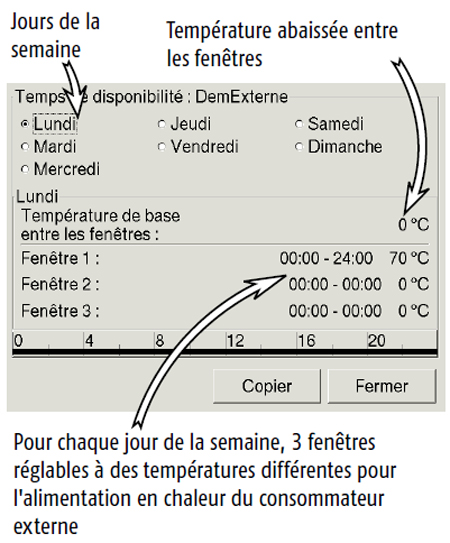

L’écran de réglage s’ouvre :

Sélectionner une fenêtre horaire

Dans l’aperçu des fenêtres, appuyez sur la ligne [Fenêtre 1].

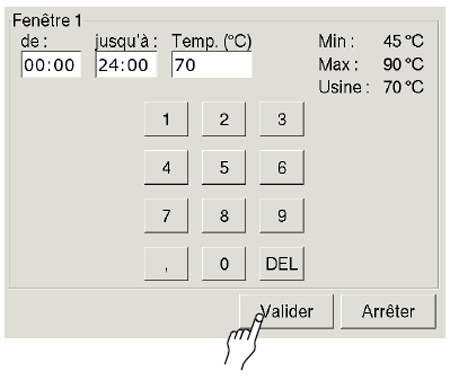

Les heures et la température pour la demande du consommateur externe peuvent maintenant être ajustées.

La touche Valider permet d’enregistrer les nouveaux réglages. Ajustez les autres fenêtres en procédant à l’identique.

Copier les fenêtres sur d’autres jours de la semaine

Si les fenêtres ont été ajustées, elles peuvent également être reprises pour d’autres jours de la semaine.

Pour cela, appuyez sur la touche Copier.

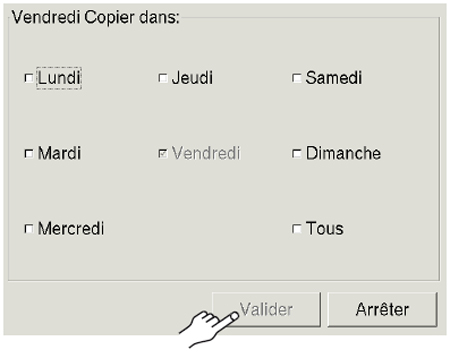

Un écran de sélection des jours de la semaine apparaît :

Sélectionnez les jours souhaités ou sélectionnez [Tous] et appuyez sur la touche Valider. Les fenêtres sont reprises pour les jours sélectionnés.

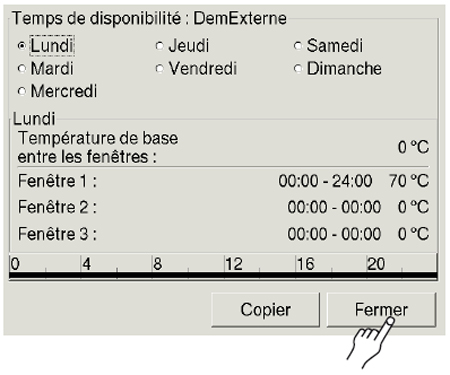

L’aperçu des fenêtres horaires s’affiche :

Appuyez enfin sur la touche Fermer.

L’aperçu s’affiche à nouveau.

Paramètre « Température de libération »

Le paramètre « Température de libération » est utilisé pour contrôler la fourniture de chaleur de la pompe au consommateur externe. Lorsque la température de l’installation de chauffage est supérieure à la « Température de libération », la chaleur est fournie au consommateur à l’aide de la pompe.

Cette valeur est réglée en usine sur 65°C.

Modifier la « Température de libération »

Pour basculer vers le menu Texte DemExterne, appuyez sur les touches et DemExterne.
Appuyez sur la ligne [Demande externe]. Le sousmenu s’ouvre.

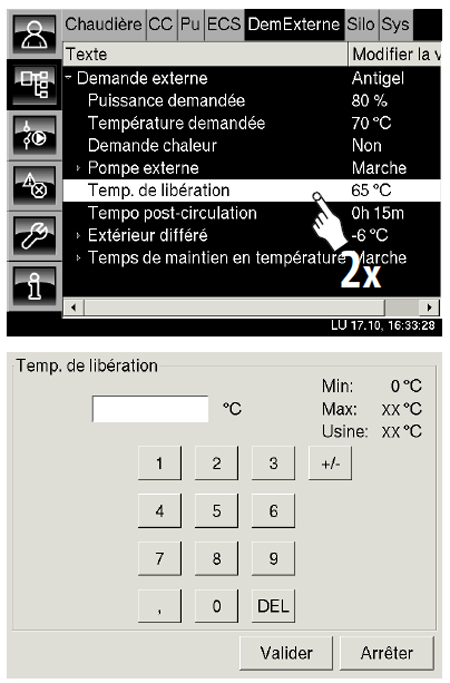

Appuyez deux fois sur la ligne [Temp. de libération]. Une fenêtre de réglage s’ouvre.

Entrez la nouvelle température de libération et enregistrez en appuyant sur Valider.
Pour revenir à l’aperçu, appuyez sur la touche .
